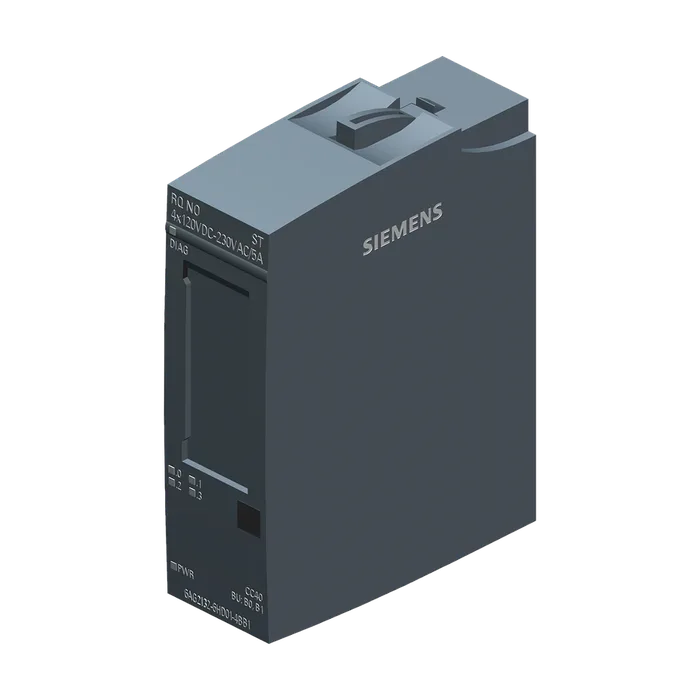

SIPLUS ET 200SP, модуль релейных выходов RQ 4x120VDC/230 TX RAIL, со стандартными функциями, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе 6ES7132-6HD01-0BB1. 4 нормально-открытых контакта, изолированные контакты, упаковка из 1 шт., для установки на базовые блоки типа B0 и B1, цветовой код CC40, замещающее значение, диагностика модуля для напряжения питания
13 572,7 ₽−22%10 626 ₽С НДС
Код товара: 6AG21326HD014BB1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль релейных выходов RQ 4x120VDC/230 TX RAIL, со стандартными функциями, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе 6ES7132-6HD01-0BB1. 4 нормально-открытых контакта, изолированные контакты, упаковка из 1 шт., для установки на базовые блоки типа B0 и B1, цветовой код CC40, замещающее значение, диагностика модуля для напряжения питания
Обозначение типа продуктаRQ 4x120 В пост. тока ... 230 В прем. тока/5 A NO ST
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип B0, B1
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC40
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Резервирование
Возможность резервированияДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)55 mA; без нагрузки
Номинальное значение (перем. ток)230 В
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Вводы+ 1 байт на информацию о качестве
Выводы1 byte
Автоматическое кодированиеДа
Механический кодирующий элементДа
Вид цифровых выходовРеле
Вид выходов4
С вытекающим токомДа
С втекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияНет
Параллельное подключение двух выходов
Для логических схемДа
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.2 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс.2 Гц
Суммарный ток выходов
Макс. ток на канал5 A; > +60 °C макс. непрерывный ток на каждое реле 3 А
Макс. ток на модуль20 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 50 ℃, макс.20 А
До 60 ℃, макс.16 А
До 70 °C, макс.12 А
Вертикальный настенный монтаж
До 40 °C, макс.20 А
До 50 ℃, макс.16 A; при всех остальных монтажных положениях
Релейные выходы
Число релейных выходов4
Номинальное напряжение питания на катушке реле L+ (пост. ток)24 В
Макс. потребляемый ток реле (ток в катушках всех реле)40 мА
Внешний предохранитель для релейных выходовда, с 6 А
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиямДа; Класс 3M8 при использовании монтажного комплекта SIPLUS
От механических окружающих воздействий вДа; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.40 г
Артикул6AG2132-6HD01-4BB1
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,052 Кг
Вид продуктовSIPLUS extreme RAIL digital outputs
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4C03
Размер упаковки6,80 x 7,90 x 3,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, модуль релейных выходов RQ 4x120VDC/230 TX RAIL со стандартными функциями, для применения на ж/д, рабочая температура -40 ... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе 6ES7132-6HD01-0BB1 . 4 нормально-открытых контакта, изолированные контакты, упаковка из 1 шт., для установки на базовые блоки типа B0 и B1, цветовой код CC40, замещающее значение, диагностика модуля для напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG2132-6HD01-4BB1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
