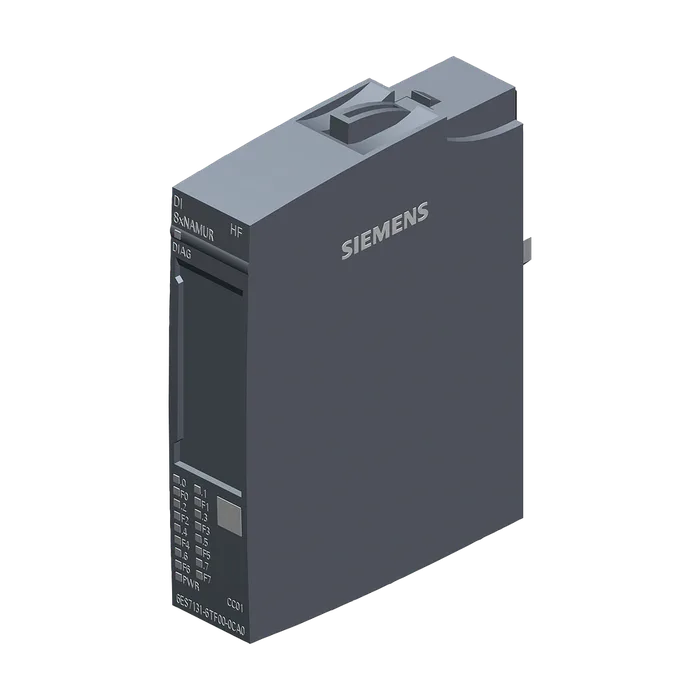

Модуль ввода-вывода Siemens 6AG2131-6TF00-4CA0
Доступен к заказу
Модуль ввода-вывода Siemens 6AG2131-6TF00-4CA0
SIPLUS ET 200SP, модуль дискретных входов DI 8x NAMUR HF TX RAIL, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе: 6ES7131-6TF00-0CA0. 8 каналов NAMUR, с улучшенными функциями, для установки на базовый блок типа A0, цветовой код CC01, поканальная диагностика
39 117,23 ₽ −21% 30 987 ₽ С НДС
Код товара: 6AG21316TF004CA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль дискретных входов DI 8x NAMUR HF TX RAIL, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе: 6ES7131-6TF00-0CA0. 8 каналов NAMUR, с улучшенными функциями, для установки на базовый блок типа A0, цветовой код CC01, поканальная диагностика
Обозначение типа продукта DI 8 x NAMUR HF
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC01
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Режим работы
Цифровые входы Да
Счетчики Нет
Выборка с запасом по частоте дискретизации Нет
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Число выходов 8
Защита от короткого замыкания Да
Питание датчика 24 В
Защита от короткого замыкания Нет
Нормальная рассеиваемая мощность 1,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 1 byte; + 1 байт на информацию о качестве
Выбор BaseUnit для вариантов подключения
1-проводное подключение BU-тип A0
2-проводное подключение BU-тип A0
3-проводное подключение Тип BU A0 + внешние клеммы
4-проводное подключение Тип BU A0 + внешние клеммы
Число входов 8; > +60 °C количество одновременно управляемых входов макс. 4
Цифровые входы параметрируемые Да
Увеличение длительности импульсов Да; 0,5 с, 1 с, 2 с
Анализ флангов Да; нарастающий фронт, спадающий фронт, изменение фронта
Дрожание при смене сигнала Да; от 2 до 32 изменений сигнала
Окно наблюдения за дрожанием Да; 0,5 с, от 1 до 100 с, шаг 1 с
Входное напряжение
Номинальное значение (пост. ток) 8,2 В
Входной ток
Для подключающегося контакта 10 k
Для сигнала "0" от 0,35 до 1,2 мА
Для сигнала "1" от 2,1 до 7 мА
Для не подключающегося контакта
Для сигнала "0", макс. (допустимый ток покоя) 0,5 мА
Для сигнала "1" норм. 8 мА
Для датчика NAMUR
Для сигнала "0", мин. 0,35 мА
Для сигнала "0", макс. 1,2 мА
Для сигнала "1", мин. 2,1 мА
Для сигнала "1", макс. 7 мА
Задержка на входе (при номинальном значении входного напряжения)
Время переключения в допуске на переключающих контактах 300 мс
Для стандартных входов
Параметрируемое Нет
Для входов NAMUR
С "0" на "1", макс. 12 мс
С "1" на "0", макс. 12 мс
Длина провода
Экранированные, макс. 200 м
Подключаемые датчики
Датчик/переключающий контакт NAMUR согласно EN 60947 Да
Отдельный контакт/переключающий контакт не подкл. Да
Отдельный контакт/переключающий контакт подкл. 10 кОм Да
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да; поканально
Аварийный сигнал процесса Да; параметрируемый, каналы 0 - 7
Диагностика
Считываемая диагностическая информация Да
Контроль напряжения питания Да
Параметрируемое Да
Контроль питания датчика Да; поканально
Обрыв провода Да; поканально
Короткое замыкание Да; поканально
Суммарная ошибка Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Применяется для функций обеспечения безопасности Нет
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем 3/4 согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных 05.04.2023 © Copyright Siemens газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 32 г
Артикул 6AG2131-6TF00-4CA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,042 Кг
Вид продуктов SIPLUS extreme RAIL digital inputs
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4C03
Размер упаковки 6,50 x 7,70 x 2,30
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль дискретных входов DI 8x NAMUR HF TX RAIL, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе: 6ES7131-6TF00-0CA0 . 8 каналов NAMUR; с улучшенными функциями, для установки на базовый блок типа A0, цветовой код CC01, поканальная диагностика
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2131-6TF00-4CA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 117 дней
