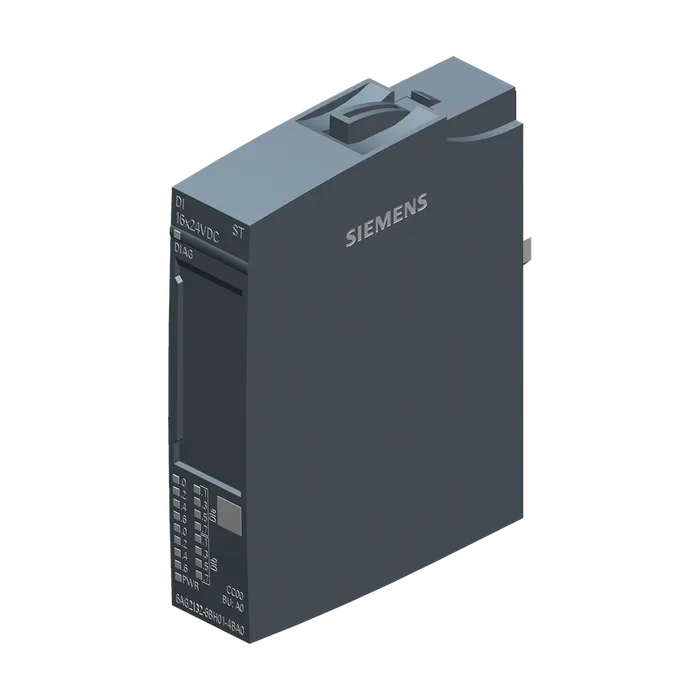

SIPLUS ET 200SP, модуль дискретных входов DI 16X24VDC ST TX RAIL, со стандартными функциями, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе 6ES7131-6BH01-0BA0. тип 3 (IEC 61131), вход PNP, (sink, P-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, входная задержка 0,05..20 мс, диагностика обрыва провода, диагностика напряжения питания
13 990,32 ₽−21%11 108 ₽С НДС
Код товара: 6AG21316BH014BA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль дискретных входов DI 16X24VDC ST TX RAIL, со стандартными функциями, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе 6ES7131-6BH01-0BA0. тип 3 (IEC 61131), вход PNP, (sink, P-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, входная задержка 0,05..20 мс, диагностика обрыва провода, диагностика напряжения питания
Обозначение типа продуктаDI 16 x 24 В пост. тока ШТ.
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Режим работы
Цифровые входыДа
СчетчикиНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока90 мА
Питание датчика 24 В
Нормальная рассеиваемая мощность1,7 Вт
Адресное пространство на модуль
Вводы2 byte; + 2 байта на информацию о качестве
Автоматическое кодированиеДа
Механический кодирующий элементДа
Подмодули
Конфигурируемые субмодули, макс.4
Выбор BaseUnit для вариантов подключения
1-проводное подключениеBU-тип A0
2-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
3-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
4-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
Число входов16
Цифровые входы параметрируемыеДа
M/P-считываниес втекающим током
Входная характеристика по IEC 61131, тип 3Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от +11 до +30 В
Входной ток
Для сигнала "1", тип.2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеДа; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода)
С "0" на "1", мин.0,05 мс
С "0" на "1", макс.20 мс
С "1" на "0", мин.0,05 мс
С "1" на "0", макс.20 мс
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)1,5 мА
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Контроль напряжения питанияДа
ПараметрируемоеДа
Контроль питания датчикаНет
Обрыв проводаДа; Помодульно, опциональное подключение во избежание диагностики обрыва провода при простых контактах датчика: от 25 кОм до 45 кОм
Короткое замыканиеНет
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредствомDC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Применяется для функций обеспечения безопасностиНет
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2Да; Подтверждение см. в сервисе и поддержке
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиямДа; Класс 3M8 при использовании монтажного комплекта SIPLUS
От механических окружающих воздействий вДа; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Электронные устройства на рельсовыхДа; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.28 г
Артикул6AG2131-6BH01-4BA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,038 Кг
Вид продуктовSIPLUS extreme RAIL digital inputs
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4C03
Размер упаковки6,50 x 7,80 x 2,30
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, модуль дискретных входов DI 16X24VDC ST TX RAIL со стандартными функциями, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе 6ES7131-6BH01-0BA0 . тип 3 (IEC 61131), вход PNP, (sink, P-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, входная задержка 0,05..20 мс, диагностика обрыва провода, диагностика напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG2131-6BH01-4BA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)117 дней
