Карта памяти Siemens 6AG1972-0BA12-2XA0
Доступен к заказу

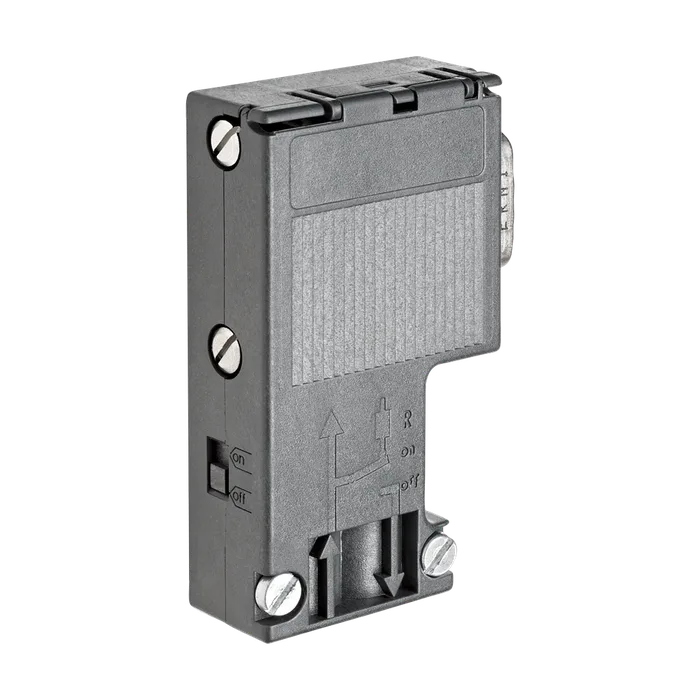

Карта памяти Siemens 6AG1972-0BA12-2XA0
SIPLUS PB, соединитель PB с выводом кабеля под углом 90 градусов, рабочая температура -25...+60 град. Цельсия, на основе 6ES7972-0BA12-0XA0
23 639 ₽ −21% 18 696 ₽ С НДС
Код товара: 6AG19720BA122XA0
Доступен к заказу
01
Описание
SIPLUS PB, соединитель PB с выводом кабеля под углом 90 градусов, рабочая температура -25...+60 град. Цельсия, на основе 6ES7972-0BA12-0XA0
Наименование типа изделия Штекер PROFIBUS
Описание изделия Соединительный штекер шины PROFIBUS, RS 485, винт, без PG- гнезда, 90° SIPLUS DP PROFIBUS plug with R - without PG - 90 degrees based on 6ES7972-0BA12-0XA0 with conformal coating, -25…+70 °C, connection plug for PROFIBUS up to 12 Mbps, 90° cable outlet, terminating resistor with isolating function, without PG socket
Пригодность к использованию Для подсоединения пользователей PROFIBUS к линии шины PROFIBUS
Скорость передачи / по PROFIBUS DP 9,6 kbit/s ... 12 Mbit/s
Число электрических соединений
Для кабелей PROFIBUS 2
Для сетевых компонентов или оконечных устройств 1
Исполнение разъема питания
Для кабелей PROFIBUS Винт
Для сетевых компонентов или оконечных устройств 9-полюсный штекер Sub-D
Исполнение нагрузочного сопротивления Встроенная комбинация сопротивлений, подключаемая при помощи ползункового переключателя
Материал / корпуса пластмасса
Исполнение блокировки Винтовое соединение
Вид кабельного отвода Кабельный отвод 90 градусов
Ширина 15,8 мм
Высота 64 мм
Глубина 35,6 мм
Масса нетто 10 г
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
При горизонтальном монтажном положении / при эксплуатации 70 ... -40 °C
При хранении и транспортировке 70 ... -40 °C
Высота над уровнем моря / при высоте над уровнем моря / макс. 5000 м
Окруж. условия / относительно окружающей Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Температуры - атмосферного давления - высоты над ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin
Уровнем моря ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная атмосферная влажность
С конденсацией / макс. 1/2 100 %; RH включая конденсацию/замораживание допускается (при 01.04.2023 © Copyright Siemens наличии конденсата в эксплуатацию не вводится)
С конденсацией / согласно МЭК 60068-2-38 / макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
Совместимость согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068- 2-52 (степень заострения 3); *
Совместимость согласно EN 60721-3-6 Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068- 2-52 (степень заострения 3); *
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Экологическая категория / согласно МЭК 60721 / * Поставляемые в комплекте кожухи при эксплуатации должны
Примечание закрывать неиспользуемые устройства сопряжения!
Покрытие / для укомплектованных печатных плат / согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Исполнение покрытия
Защита от загрязнений согласно EN 60664-3 Да; Тип защиты 1
Для электронных устройств, применяемых на железнодорожном транспорте согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2020
Способ проверки / покрытия / согласно MIL-I-46058C Да; За время эксплуатации покрытие можно красить
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Конформное покрытие, класс А
Степень защиты IP IP20
Характеристика изделия
Бессиликоновый Да
Компонент изделия
Гнездо для подключения программного устройства Нет
Разгрузка от натяжения Да
Сертификат соответствия
Соответствие RoHS Да
Справочный идентификатор
Согласно МЭК 81346-2:2009 XG
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
К веб-сайту: помощь при выборе проводов и штекеров https://sie.ag/2QdlxcP
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Артикул 6AG1972-0BA12-2XA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85366990
Вес Нетто (Кг) 0,050 Кг
Вид продуктов Коннектор к шине RS 485
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4573
Размер упаковки 7,00 x 7,70 x 3,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS PB, СОЕДИНИТЕЛЬ PB С ВЫВОДОМ КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, РАБОЧАЯ ТЕМПЕРАТУРА -25...+60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ 6ES7972-0BA12-0XA0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1972-0BA12-2XA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 42 дня
