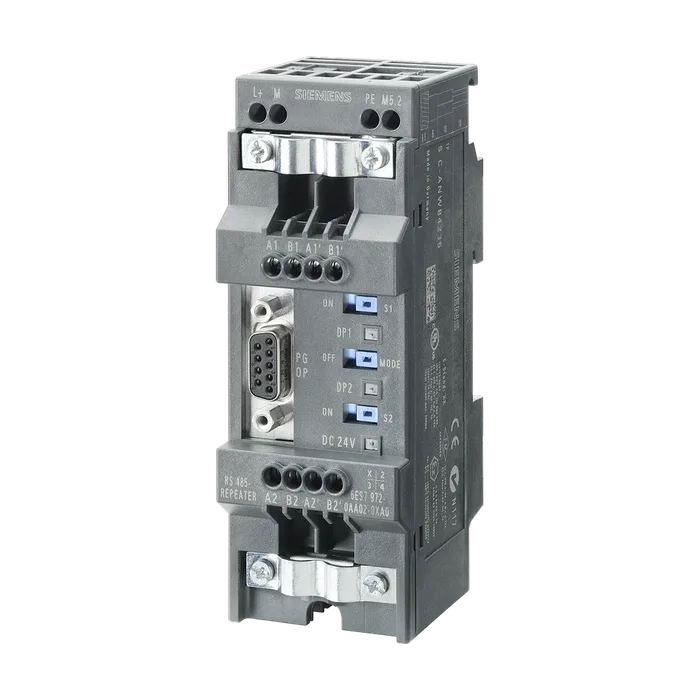

SIPLUS DP, повторитель RS485, диапазон рабочих температур -25... +70 градусов, цельсия, с конформным покрытием, на основе 6ES7972-0AA02-0XA0. Для подключения шины PROFIBUS/ MPI с макс. 31 узлом, макс. 12 мбит/с, степень защиты IP22
49 140,15 ₽−18%40 170 ₽С НДС
Код товара: 6AG19720AA027XA0
Доступен к заказу
01
Описание
SIPLUS DP, повторитель RS485, диапазон рабочих температур -25... +70 градусов, цельсия, с конформным покрытием, на основе 6ES7972-0AA02-0XA0. Для подключения шины PROFIBUS/ MPI с макс. 31 узлом, макс. 12 мбит/с, степень защиты IP22
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Макс. потребление тока100 mA; 100 мА без потребителя на PG/OP-гнезде; потребитель 130 мА на PG/OP-гнезде (5 В/90 мА); потребитель 200 мА на PG/OP- гнезде (24 В/100 мА)
Макс. скорости передачи данных12 Mbit/s; от 9,6 кбит/с до 12 Мбит/с
Степень защиты IPIP20
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин (вкл. конденсацию / мороз)
Макс.70 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Исполнение электрического соединения для напряжения питанияТерминальный модуль
Исполнение электрического соединения для проводников PROFIBUS2 клеммных блока
Ширина45 мм
Высота128 мм
Глубина67 мм
Масса, прибл.350 г
Артикул6AG1972-0AA02-7XA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,250 Кг
Вид продуктовПовторитель SIPLUS RS 485 для PROFIBUS DP
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4573
Размер упаковки7,50 x 13,50 x 6,60
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS DP, ПОВТОРИТЕЛЬ RS485, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25 ... +70 ГРАДУСОВ ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6ES7972-0AA02-0XA0. ДЛЯ ПОДКЛЮЧЕНИЯ ШИНЫ PROFIBUS/ MPI С МАКС. 31 УЗЛОМ; МАКС. 12 МБИТ/С, СТЕПЕНЬ ЗАЩИТЫ IP22
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1972-0AA02-7XA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
