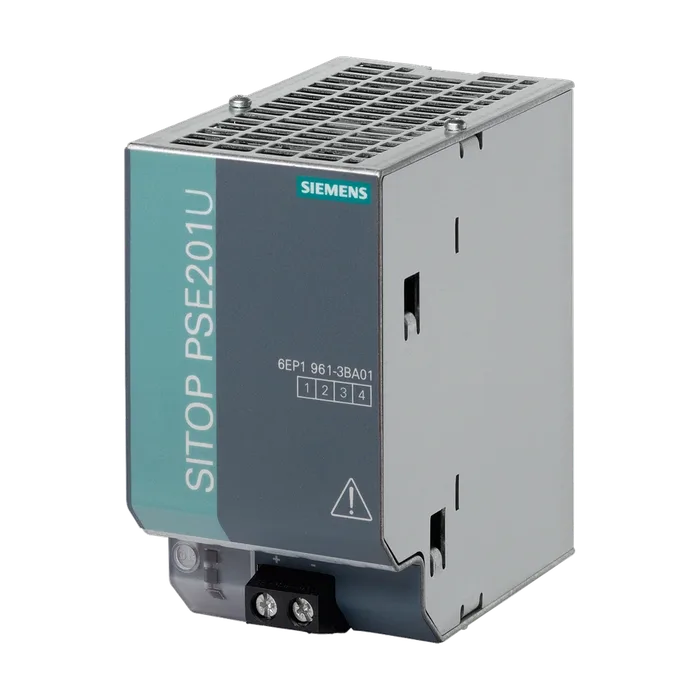

SIPLUS PS MODULAR, буферный модуль, диапазон рабочих температур -25... +70 градусов, цельсия, с конформным покрытием, на основе 6EP1961-3BA01. Для 6EP1X3X-3BAX0, время буферизации от 100 мс до 10 С, в зависимости от нагрузки
31 808,85 ₽−21%25 236 ₽С НДС
Код товара: 6AG19613BA017AA0
Доступен к заказу
01
Описание
SIPLUS PS MODULAR, буферный модуль, диапазон рабочих температур -25... +70 градусов, цельсия, с конформным покрытием, на основе 6EP1961-3BA01. Для 6EP1X3X-3BAX0, время буферизации от 100 мс до 10 С, в зависимости от нагрузки
Напряжение питания при постоянном токе ном. значение24 В
Форма характеристики напряжения на входепостоянный ток
Вход диапазон напряжений24 постоянного тока ... 28,8 В
Исполнение буферизации отключения сетибуферное время при 40 A токе нагрузки: 200 мс; при 20 A токе нагрузки: 400 мс; при 10 A токе нагрузки: 800 мс; при 5 A токе нагрузки: 1,6 с. В сочетании с 6EP1 437-3BA10 буферное время сокращается на 100 мс. В сочетании с 6EP1 336-2BA10 макс. буферное время составляет 100 мс (при 20 A токе нагрузки).
Формула выходного напряженияUe - ок. 1 В
Выходной ток
Ном. значение40 А
Исполнение индикатора
Для штатного режима работызелёный светодиод для режима "напряжение питания > 20,5 В"
Компонент изделия интерфейс ПКНет
Исполнение интерфейсанет
Гальваническая развязка между входом и выходомДа
Класс защиты оборудованиякласс III
Степень защиты IPIP20
Сертификат соответствия
Маркировка CEДа
Стандарт
Для излучения помехEN 55022 класс B
Для помехоустойчивостиEN 61000-6-2
Окружающая температура при горизонтальном монтажном положении при эксплуатации-25 ... +70; при естественной конвекции (естественная конвекция)
Окружающая температура при хранении и транспортировке-40 ... +85
Высота над уровнем моря при высоте над уровнем моря макс.6 000 м
Окруж. условия относительно окружающейПри эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты надСнижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моряили понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс.100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостейДа; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществамДа; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-33B3 по запросу
Стойкость к химически активным веществамДа; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-32-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществамДа; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-62-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058CДа; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830AДа; Conformal Coating, класс А
Исполнение разъема питаниявинтовой зажим
На входе+: 1 винтовой зажим для 0,5 ... 10 мм²
На выходе-: 1 винтовой зажим для 0,5 ... 10 мм²
Для цепи оперативного тока и сообщений о состоянии-
Ширина корпуса70 мм
Высота корпуса125 мм
Глубина корпуса121 мм
Необходимое расстояние
Вверху50 мм
Внизу50 мм
Слева0 мм
Справа0 мм
Масса нетто1,2 кг
Характеристика изделия корпуса секционируемый корпусДа
Вид крепленийзащёлкивается на профильной шине EN 60715 35x7,5/15
Среднее время между отказами (MTBF) при 40 °C2 538 071 ч
Справочный идентификатор согласно МЭК 81346- 2:2009RB
Прочие указанияТехнические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул6AG1961-3BA01-7AA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85049090
Вес Нетто (Кг)1,200 Кг
Вид продуктовБуферный модуль SIPLUS modular
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4626
Размер упаковки13,50 x 13,50 x 8,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS PS MODULAR, БУФЕРНЫЙ МОДУЛЬ, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +70 ГРАДУСОВ ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6EP1961-3BA01. ДЛЯ 6EP1X3X-3BAX0, ВРЕМЯ БУФЕРИЗАЦИИ ОТ 100 МС ДО 10 С, В ЗАВИСИМОСТИ ОТ НАГРУЗКИ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1961-3BA01-7AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
