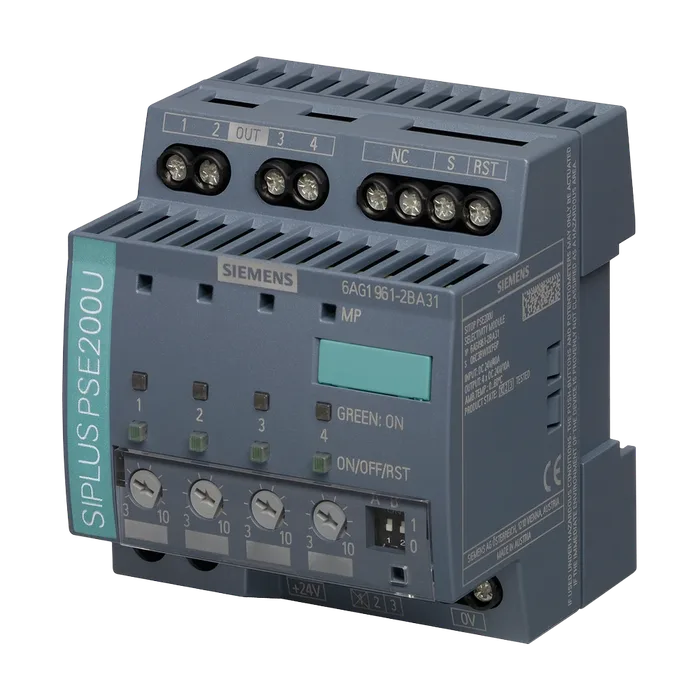

SIPLUS PS, модуль селективности PSE200U 3 А, со стойким покрытием, на основе 6EP1961-2BA31. 4х-канальный модуль селективности, вход: =24 В, выход: =24 В/3 A на канал, выходной ток настраивается в диапазоне 0,5-3 А, с диагностикой индивидуального состояния каналов
24 987,69 ₽−19%20 299 ₽С НДС
Код товара: 6AG19612BA317AA0
Доступен к заказу
01
Описание
SIPLUS PS, модуль селективности PSE200U 3 А, со стойким покрытием, на основе 6EP1961-2BA31. 4х-канальный модуль селективности, вход: =24 В, выход: =24 В/3 A на канал, выходной ток настраивается в диапазоне 0,5-3 А, с диагностикой индивидуального состояния каналов
Вид сети "Интернет" на базе электросетистабилизированное напряжение
Напряжение питания при постоянном токе ном. значение24 В
Входное напряжение при постоянном токе22 ... 30 В
Перегрузочная способность по перенапряжению35 B
Входной ток при ном. значении входного напряжения 24 В ном. значение12 А
Форма характеристики напряжения на выходестабилизированное напряжение
Формула выходного напряженияUe - ок. 0,2 В
Суммарный относительный допуск напряжения примечаниеВ соответствии с входным напряжением питания
Число выходов4
Выходной ток до 60°C на каждый выход расчетное значение3 А
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки0,5 ... 3 А
Вид регулирования порога срабатыванияс помощью потенциометра
Характеристика изделия параллельное соединение выходовНет
Вид подключения выходовОдновременное включение всех каналов после включения напряжения питания > 20 В, программируемая выдержка времени 25 мс, 100 мс или „оптимизированно с учетом нагрузки“ с помощью DIP-переключателя, для последовательного включения выходов
Мощность потерь [Вт] при ном. значении выходного напряжения при ном. значении выходного тока типичный9 Вт
Коммутационная характеристика
Отключения по току перегрузкиIa = 1,0 ... 1,5 x значение регулировки, отключение примерно через 5 с
Ограничителя токаIa = 1,5 x значение регулировки, отключение примерно тип. 100 мс
Мгновенного отключенияIa > значение регулировки и Ue < 20 V, отключение примерно через 0,5 мс
Дифференциальный ток при отключении типичный1 мА
Исполнение сбросас помощью клавиши для данного выхода
Функция дистанционного СБРОСАпотенциально не развязанный вход 24 В (уровень сигнала „высокий“ при > 15 В)
Исполнение устройства защиты на входе5 А на канал (без доступа)
Исполнение индикатора для штатного режима работы3-х цветные светодиоды на каждый выход: зеленый светодиод "выход проключен", жёлтый светодиод "выход отключен вручную",
Исполнение коммутационного контакта для функции сигнализациисигнальный выход режима (обрабатываемый функциональным модулем Simatic сигнал импульс/паузы)
Гальваническая развязка между входом и выходом при отключенииНет
Стандарт для безопасностисогласно EN 60950-1 и EN 50178
Класс защиты оборудованиякласс III
Степень защиты IPIP20
Сертификат соответствия
Маркировка CEДа
Стандарт
Для излучения помехEN 55022 класс B
Для помехоустойчивостиEN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при эксплуатации-25 ... +70 °C; при естественной конвекции (естественная конвекция)
При хранении и транспортировке-40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс.6 000 м
Окруж. условия относительно окружающейПри эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты надСнижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моряили понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс.100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостейДа; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществамДа; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-33B3 по запросу
Стойкость к химически активным веществамДа; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-32-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществамДа; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-62-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058CДа; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830AДа; Conformal Coating, класс А
Исполнение разъема питаниявинтовой зажим
На входе+24 В: 2 винтовых зажима для 0,5 ... 16 мм²; 0 В: 2 винтовых зажима для 0,5 ... 4 мм²
На выходеВыход 1 ... 4: по 1 винтовому зажиму для 0,5 ... 4 мм²
Для сигнального контакта1 винтовой зажим для 0,5 ... 4 мм²
Для вспомогательных контактовУдаленный сброс: 1 винтовой захим для 0,5 ... 4 мм²
Ширина корпуса72 мм
Высота корпуса80 мм
Глубина корпуса72 мм
Монтажная ширина72 мм
Монтажная высота180 мм
Масса нетто0,2 кг
Вид крепленийзащёлкивается на профильной шине EN 60715 35x7,5/15
Механические принадлежностиТабличка с обозначением устройства 20 мм × 7 мм, TI-grey
Прочие указанияТехнические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул6AG1961-2BA31-7AA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85363010
Вес Нетто (Кг)0,202 Кг
Вид продуктовSIPLUS selectivity module
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4626
Размер упаковки8,80 x 8,50 x 7,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS PS, модуль селективности PSE200U 3A, со стойким покрытием, на основе 6EP1961-2BA31 . 4х-канальный модуль селективности, вход: =24 В, выход: =24 В/3 A на канал, выходной ток настраивается в диапазоне 0,5-3 А, с диагностикой индивидуального состояния каналов
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1961-2BA31-7AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
