Карта памяти Siemens 6AG1803-4BA00-7AA0
Доступен к заказу
Карта памяти Siemens 6AG1803-4BA00-7AA0

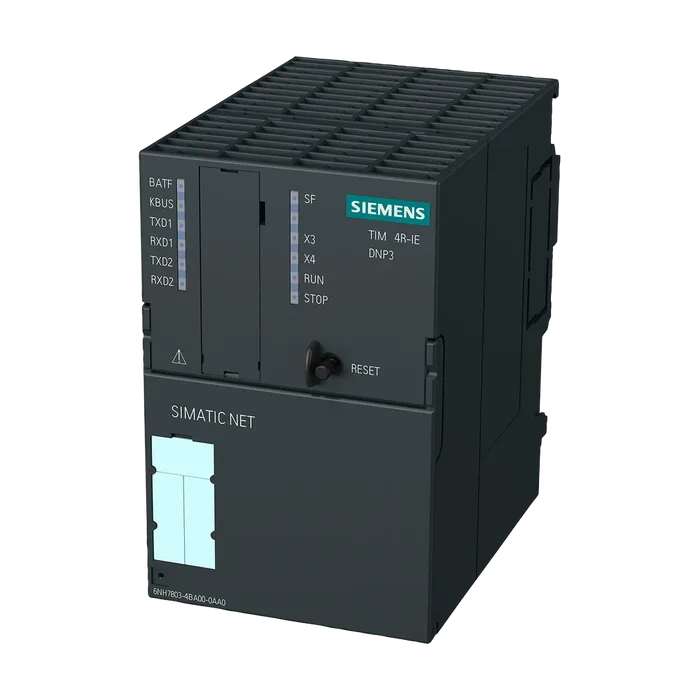

SIPLUS ST7 TIM 4R-IE DNP3 - 25... +70 °C с влагозащитным покрытием на основе 6NH7800-4BA00. TIM 4R-IE DNP3, коммуникационный модуль для SIMATIC S7-300, S7-400, пк, с двумя интерфейсами RS232/RS485- для связи DNP3-, через классические WAN-сети и двумя RJ45-INTERFACES для связи DNP3-, через IP-сеть (WAN или LAN)
386 508,83 ₽ −20% 309 555 ₽ С НДС
Код товара: 6AG18034BA007AA0
Доступен к заказу
01
Описание
SIPLUS ST7 TIM 4R-IE DNP3 - 25... +70 °C с влагозащитным покрытием на основе 6NH7800-4BA00. TIM 4R-IE DNP3, коммуникационный модуль для SIMATIC S7-300, S7-400, пк, с двумя интерфейсами RS232/RS485- для связи DNP3-, через классические WAN-сети и двумя RJ45-INTERFACES для связи DNP3-, через IP-сеть (WAN или LAN)
Наименование типа изделия SIPLUS NET TIM 4R-IE DNP3 SIPLUS NET TIM 4R-IE DNP3 based on 6NH7803-4BA00-0AA0 with conformal coating, -25…+70 °C, TIM 4R-IE DNP3 communication module for SIMATIC S7-300, S7-400, PC; with two RS-232/RS-485 interfaces for DNP3 communication via classic WANs and two RJ45 interfaces for DNP3 communication via IP- based networks (WAN or LAN)
Скорость передачи
В сети Industrial Ethernet 10 ... 100 Mbit/s
Согласно RS 232 9600 ... 115200 bit/s
Число интерфейсов / согласно стандарту Industrial Ethernet 2
Число электрических соединений
Для внешней передачи данных / согласно RS 232 2
Для источника питания 1
Исполнение разъема питания
Интерфейса Industrial Ethernet Порт RJ45
Исполнение разъема питания
На интерфейсе 1 / для внешней передачи 9-контактный штекер Sub-D, RS 232 с возможностью переключения
Данных на RS 485
На интерфейсе 2 / для внешней передачи 9-контактный штекер Sub-D, RS 232 с возможностью переключения
Данных на RS 485
Для источника питания 2-контактный вставной клеммник
Исполнение сменного носителя информации
C-образный штекер Да
Тип напряжения / напряжения питания пост. ток
Напряжение питания 24 В
Напряжение питания 20,4 ... 28,8 В
Напряжение питания / внешний / при постоянном токе / ном. значение 24 В
Напряжение питания / внешний / при постоянном токе / расчетное значение 20,4 ... 28,8 В
Потребляемый ток
От объединяющей шины / при постоянном токе / при 24 В / макс. 0,2 А
От внешнего напряжения питания / при постоянном токе / при 24 В / макс. 0,17 А
Мощность потерь [Вт] 4,6 Вт
Дополнение изделия / опциональный / буферный элемент питания Да
Тип элемента питания Литиевый АA/3,6 В/2,3 Ач
Буферный ток
Типичный 100 μA
Макс. 160 μA
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Высота над уровнем моря / при высоте над уровнем моря / макс. 5000 м
Окруж. условия / относительно окружающей Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tмин.–
Температуры - атмосферного давления - высоты над (Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tмин.–
Уровнем моря (Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 / 100 %; Допустимая относительная влажность, включая
Макс. конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостей Да; вкл. капли дизельного топлива и масла в воздухе
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно EN 60721-3-6 Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6 Да
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6 Да; Класс 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Покрытие / для укомплектованных печатных плат / согласно EN 61086 Да; Класс 2 для высокого уровня доступности
Исполнение покрытия / защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки / покрытия / согласно MIL-I-46058C Да; За время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Покрытие Conformal Coating, класс A
Степень защиты IP IP20
Формат модуля Компактный узел S7-300 двойной ширины
Ширина 80 мм
Высота 125 мм
Глубина 120 мм
Масса нетто 0,4 кг
Число модулей
Примечание Количество TIM на S7-300/S7-400: 1
Длина кабеля
При интерфейсе RS 232 / макс. 6 м
При интерфейсе RS 485 / макс. 30 м
Число возможных соединений / для связи S7
Макс. 5; Только по LAN
При соединениях программного устройства / макс. 2
При соединениях OP / макс. 1
Сервис
Связь программное устройство/ панель оператора Да
Узловая станция Да
Подстанция Да
Центр управления TIM Да
Протокол / поддерживается
Modbus RTU Да
Функция изделия / буферизация данных при потере связи Да; 200 000 точек данных на одно ведущее устройство
Число ведущих устройств DNP3
При Ethernet / макс. 8
При интерфейсе RS 232 / макс. 1
Число ведомых устройств Modbus RTU / макс. функции изделия / управление, конфигурирование, проектирование 1
Конфигурационное программное обеспечение
Требуется SINAUT ST7 ES
Место сохранения / конфигурационных данных TIM В ЦП или TIM
Компонент изделия / аппаратные часы реального времени Да
Характеристика изделия / буферизованные аппаратные часы реального времени Да
Точность хода / аппаратных часов реального времени / за день / макс. 4 s
Синхронизация времени
От сервера NTP Да
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6AG1803-4BA00-7AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,487 Кг
Вид продуктов SIPLUS TIM 4R-IE DNP3
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4575
Размер упаковки 13,00 x 14,00 x 10,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ST7 TIM 4R-IE DNP3 - 25 ... +70 GRAD C WITH CONFORMAL COATING BASED ON 6NH7800-4BA00 . TIM 4R-IE DNP3 COMMUNICATIONS MODULE FOR SIMATIC S7-300, S7-400, PC, WITH TWO RS232/RS485- INTERFACE FOR DNP3- COMMUNICATION VIA CLASSIC WAN NETWORKS AND TWO RJ45-INTERFACES FOR DNP3- COMMUNICATION VIA IP-BASED NETWORK (WAN OR LAN)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1803-4BA00-7AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) по запросу
