Карта памяти Siemens 6AG1800-3BA00-7AA0
В пути
Карта памяти Siemens 6AG1800-3BA00-7AA0

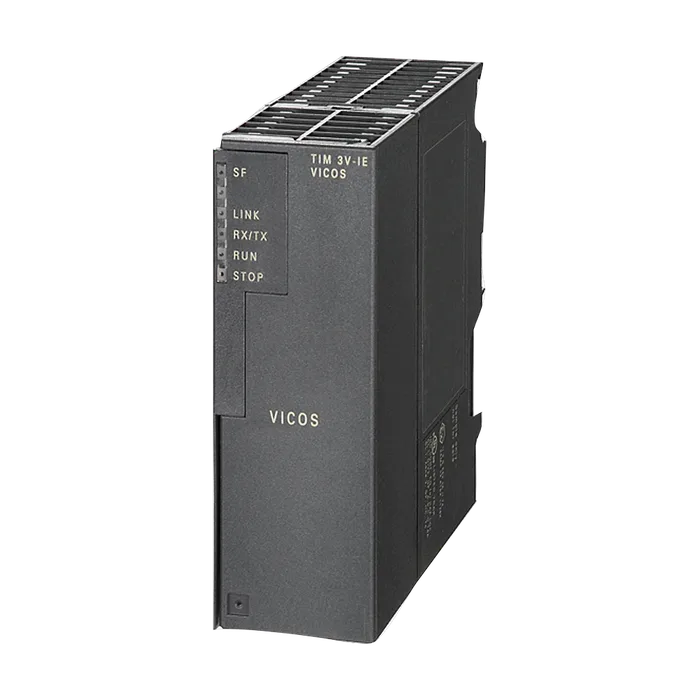

SIPLUS ST7, коммуникационный процессор TIM 3V-IE, -25... +70 град. Цельсия, с конформным покрытием, на основе 6NH7800-3BA00. Модуль связи для SIMATIC S7-300 и C7, с интерфейсом RS232 для коммуникаций SINAUT, через обычную WAN и интерфейсом RJ45 для коммуникаций SINAUT, через ETHERNET
145 541,14 ₽ −18% 118 878 ₽ С НДС
Код товара: 6AG18003BA007AA0
Доступен к заказу
01
Описание
SIPLUS ST7, коммуникационный процессор TIM 3V-IE, -25... +70 град. Цельсия, с конформным покрытием, на основе 6NH7800-3BA00. Модуль связи для SIMATIC S7-300 и C7, с интерфейсом RS232 для коммуникаций SINAUT, через обычную WAN и интерфейсом RJ45 для коммуникаций SINAUT, через ETHERNET
Наименование типа изделия SIPLUS SINAUT ST7, TIM 3V-IE SIPLUS NET TIM 3V-IE based on 6NH7800-3BA00 with conformal coating, -25…+70 °C, communications module for SIMATIC S7-300 and C7; with one RS-232 interface for SINAUT communication via a classic WAN and an RJ45 interface for SINAUT communication via an IP-based network (WAN or LAN)
Скорость передачи
В сети Industrial Ethernet 10 ... 100 Mbit/s
Согласно RS 232 50 ... 38400 bit/s
Число интерфейсов / согласно стандарту Industrial Ethernet 1
Число электрических соединений
Для внешней передачи данных / согласно RS 232 1
Для источника питания 1
Исполнение разъема питания
Интерфейса Industrial Ethernet Порт RJ45
Исполнение разъема питания
На интерфейсе 1 / для внешней передачи данных 9-контактный штекер Sub-D (RS 232)
Для источника питания 2-контактный вставной клеммник
Исполнение сменного носителя информации
C-образный штекер Нет
Тип напряжения / напряжения питания пост. ток
Напряжение питания 24 В
Напряжение питания 20,4 ... 28,8 В
Напряжение питания / внешний / при постоянном токе / ном. значение 24 В
Напряжение питания / внешний / при постоянном токе / расчетное значение относительный симметричный допуск / при 20,4 ... 28,8 В
Постоянном токе
При 5 В 5 %
Относительный положительный допуск / при постоянном токе / при 24 В 5 %
Относительный отрицательный допуск / при постоянном токе / при 24 В 5 %
Потребляемый ток
От объединяющей шины / при постоянном токе / при 24 В / макс. 0,2 А
От внешнего напряжения питания / при постоянном токе / при 24 В / макс. 0,2 А
Мощность потерь [Вт] 5,8 Вт
Дополнение изделия / опциональный / буферный элемент питания Нет
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Высота над уровнем моря / при высоте над уровнем моря / макс. 5000 м
Окруж. условия / относительно окружающей Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tмин.–
Температуры - атмосферного давления - высоты над (Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tмин.–
Уровнем моря (Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 / 100 %; Допустимая относительная влажность, включая
Макс. конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостей Да; вкл. капли дизельного топлива и масла в воздухе
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно EN 60721-3-6 Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6 Да
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6 Да; Класс 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Покрытие / для укомплектованных печатных плат / согласно EN 61086 Да; Класс 2 для высокого уровня доступности
Исполнение покрытия / защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки / покрытия / согласно MIL-I-46058C Да; За время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Покрытие Conformal Coating, класс A
Степень защиты IP IP20
Формат модуля Компактный узел S7-300 одинарной ширины
Ширина 40 мм
Высота 125 мм
Глубина 120 мм
Масса нетто 0,2 кг
Число модулей
На каждый CPU / макс. 1
Длина кабеля
При интерфейсе RS 232 / макс. 6 м
Число возможных соединений / для связи S7
Макс. 12
При соединениях программного устройства / макс. 4
При соединениях OP / макс. 8
Сервис
ПО SINAUT ST7 по связи S7 Да
Связь программное устройство/ панель оператора Да
Число активных соединений / в многопротокольном режиме 12
Пригодность к использованию
Узловая станция Нет
Подстанция Да
Центр управления TIM Да
Протокол / поддерживается
Протокол SINAUT ST1 Да
Протокол SINAUT ST7 Да
Емкость памяти
Примечание TD7onCPU: минимум 20 кбайт, реальная потребность зависит от объема данных и функций TD7onTIM: в самом лучшем случае 0 байт
Характеристика изделия / буферизованный накопитель телеграмм Нет
Формат передачи
Для протокола SINAUT ST1 при опросе / 11 бит Да
Для протокола SINAUT ST1 при спонтанной связи / 10 бит или 11 бит Да
Для протокола SINAUT ST7 при мультимастерном опросе / 10 бит Да
Для протокола SINAUT ST7 при опросе или спонтанно / 10 бит или 11 бит Да
Режим работы при запросе передачи данных
При выделенной линии/ линии радиосвязи / с протоколом SINAUT ST1 Опрос, опрос методом множественного доступа
При выделенной линии/ линии радиосвязи / с Опрос, опрос методом множественного доступа, опрос Multi-Master
Протоколом SINAUT ST7 с множественным доступом
При коммутируемой сети передачи данных / с протоколом SINAUT ST1 Спонтанно
При коммутируемой сети передачи данных / с протоколом SINAUT ST7 Спонтанно
Расстояние Хэмминга
Для протокола SINAUT ST1 4
Для протокола SINAUT ST7 функции изделия / управление, конфигурирование, проектирование 4
Конфигурационное программное обеспечение
Требуется SINAUT ST7 ES
Для проектирования CPU / требуется / библиотека модулей SINAUT TD7 для ЦПУ Да
Для конфигурирования программного устройства / требуется / ПО SINAUT ST7 для конфигурирования программного устройства Да
Место сохранения / конфигурационных данных TIM В ЦП
Режим работы / Virtual Private Network (VPN) Да
Вид контроля подлинности / в виртуальной частной сети / PSK Да
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/automation/net/catalog
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support http://support.automation.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется
Артикул 6AG1800-3BA00-7AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,319 Кг
Вид продуктов SIPLUS TIM 3V-IE
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4575
Размер упаковки 15,00 x 13,00 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ST7, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР TIM 3V-IE, -25... +70 ГРАД. ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6NH7800-3BA00. МОДУЛЬ СВЯЗИ ДЛЯ SIMATIC S7-300 И C7; С ИНТЕРФЕЙСОМ RS232 ДЛЯ КОММУНИКАЦИЙ SINAUT ЧЕРЕЗ ОБЫЧНУЮ WAN И ИНТЕРФЕЙСОМ RJ45 ДЛЯ КОММУНИКАЦИЙ SINAUT ЧЕРЕЗ ETHERNET
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1800-3BA00-7AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 42 дня
