Карта памяти Siemens 6AG1688-3AY36-2AX0
Доступен к заказу
Карта памяти Siemens 6AG1688-3AY36-2AX0

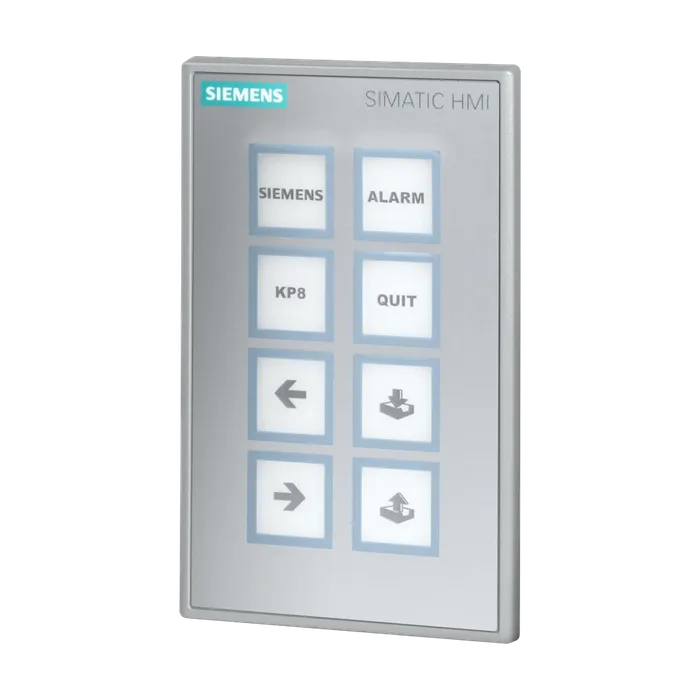

SIPLUS HMI, кнопочная панель KP8 PN, рабочая температура -25... +60°C, со стойким покрытием, на основе 6AV3688-3AY36-0AX0
172 226 ₽ −18% 140 709 ₽ С НДС
Код товара: 6AG16883AY362AX0
Доступен к заказу
01
Описание
SIPLUS HMI, кнопочная панель KP8 PN, рабочая температура -25... +60°C, со стойким покрытием, на основе 6AV3688-3AY36-0AX0
Обозначение типа продукта KP8 PN
С параметрируемыми клавишами Да
Клавиатура
Мембранная клавиатура
Свободно подписываемые мембранные клавиши Да
Функциональные клавиши
Число функциональных клавиш 8
Короткоходовые клавиши
Число короткоходовых клавиш 8
Расширения системы управления технологическим процессом
Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) 8; Яркость регулируется
Число цветовых режимов светодиодов 5; красный, зеленый, синий, желтый, белый
Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) 8
Вид крепления Зажимы
Монтажное положение вертикальная установка
Монтаж на стойке Нет
Монтаж спереди Да; Совместимый по размерам с модулями расширения
Монтаж на шины Нет
Настенный/непосредственный монтаж Нет
Возможность вертикального монтажа (вертикальный формат) Да
Возможность поперечного монтажа (горизонтальный формат) Да
Максимально допустимый угол наклона без принудительной вентиляции 30°; вперед/назад
Число мест монтажа для командных и сигнальных устройств 0
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 V; 24 В прошлифовано в штекере, извлечение без прерывания
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 0,3 А
Цвета светодиодных индикаторов
Красный Да
Желтый Да
Зеленый Да
Белый Да
Синий Да
Число входов 8; Сумма входов и выходов не более 8
Входное напряжение
Номинальное значение (пост. ток) 24 В
Вид выходов 8; Сумма входов и выходов не более 8
Защита от короткого замыкания Да
Коммутационная способность выходов
При омической нагрузке, макс. 100 мА
Выходное напряжение
Номинальное значение (пост. ток) 24 V; равнопотенциальный
Суммарный ток выходов
Макс. ток на канал 100 мА
Макс. суммарный ток на узел 800 мА
Число интерфейсов Industrial Ethernet 2; для построения линий и контуров без внеш. коммутатора
Число разъемов PROFINET 2; включая коммутатор
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 2; на порт
Число портов встроенного коммутатора 2; на порт
PROFIsafe Нет
EtherNet/IP Нет
Интерфейс AS-Interface Нет
Протоколы (Ethernet)
Режим дублирования
Резервирование среды передачи
Другие протоколы
AS-Interface Safety at Work Нет
Data-Highway Нет
DeviceNet Нет
DeviceNet Safety Нет
Foundation Fieldbus Нет
INTERBUS-Safety Нет
Локальная управляющая сеть (LON) Нет
SafetyBUS p Нет
SUCOnet Нет
Другие системы шин Нет
Испытание осветительного оборудования Да; при включении
Испытание кнопок и сигнальных ламп Да; Автоматически при включении
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да; Группа 1, измерено на расстоянии 10 м
Класс граничных значений B, для применения в жилых районах Нет
IP (спереди) IP65
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4, спереди Нет
Корпус, тип 4x спереди Да; включая NEMA12
Применяется для функций обеспечения безопасности Нет
Температура окружающей среды при эксплуатации
Мин. -40 °C; = Tмин; запуск @ -25 ℃
Макс. 60 °C; = Tмакс
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. -40 °C; = Tмин; запуск @ -25 ℃
При вертикальном настенном монтаже, макс. 60 °C; = Tмакс
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. -40 °C; = Tмин; запуск @ -25 ℃
При максимальном угле наклона, макс. 45 °C; = Tмакс
Эксплуатация (вертикальный монтаж, вертикальный формат)
При вертикальном настенном монтаже, мин. -40 °C; = Tмин; запуск @ -25 ℃
При вертикальном настенном монтаже, макс. 60 °C; = Tмакс
Эксплуатация (максимальный угол наклона, вертикальный формат)
При максимальном угле наклона, мин. -40 °C; = Tмин; запуск @ -25 ℃
При максимальном угле наклона, макс. 45 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин. -25 °C
Макс. 80 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем 3/4 согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных 09.04.2023 © Copyright Siemens газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Да
STEP 7 Professional (TIA Portal) Да
Интерфейс с технологическим оборудованием
WinAC Да
Allen Bradley (EtherNet/IP) Нет
Allen Bradley (DF1) Нет
Mitsubishi (MC TCP/IP) Нет
Mitsubishi (FX) Нет
OMRON (Host Link) Нет
Modicon (Modbus TCP/IP) Нет
Modicon (Modbus RTU) Нет
Материал корпуса (спереди)
Пластиковый Да
Алюминиевый Нет
Высококачественная сталь Нет
Срок службы
Короткоходовые клавиши (в циклах коммутации) 1 500 000
Светодиоды (продолжительность включения) 100 %
Ширина лицевой панели корпуса 98 мм
Высота лицевой панели корпуса 155 мм
Монтажный вырез, ширина 68 mm; Макс. толщина монтажной панели 2 - 6 мм
Монтажный вырез, высота 129 мм
Монтажная глубина 49 mm; включая перекрестный штекер SIMATIC Ethernet
Масса (без упаковки) 270 г
Артикул 6AG1688-3AY36-2AX0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85371091
Вес Нетто (Кг) 0,336 Кг
Вид продуктов SIPLUS HMI KP8/KP8F/KP32F
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4574
Размер упаковки 1,00 x 18,00 x 6,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS HMI, кнопочная панель KP8 PN, рабочая температура -25 ... +60°C, со стойким покрытием, на основе 6AV3688-3AY36-0AX0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1688-3AY36-2AX0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 132 дня
