Карта памяти Siemens 6AG1688-3AF37-2AX0
Доступен к заказу
Карта памяти Siemens 6AG1688-3AF37-2AX0

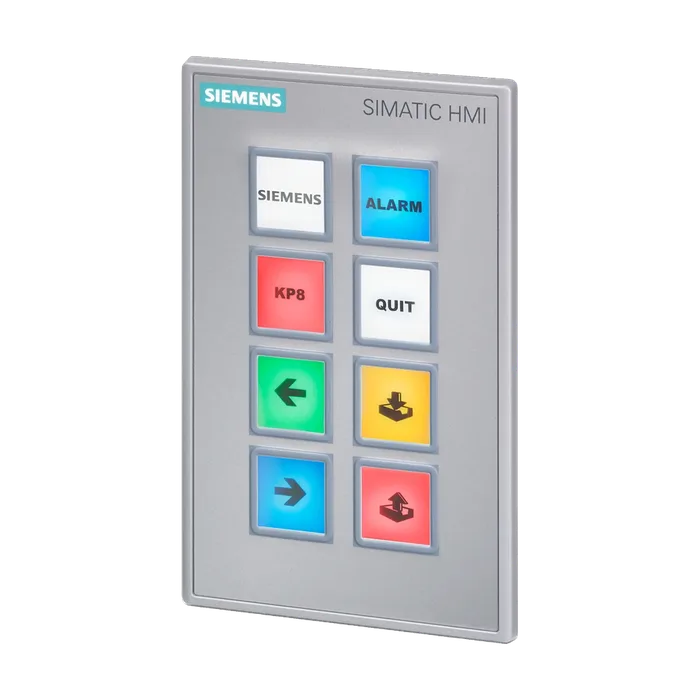

SIPLUS HMI, кнопочная панель KP8F PN, рабочая температура -20 ... +55°C, с конформным покрытием, на основе 6AV3688-3AF37-0AX0 . Кнопочная панель, 8 клавиш с коротким ходом и разноцветной светодиодной подсветкой, интерфейс PROFINET с поддержкой PROFIsafe; 8 DI/DO и 2 safety DI, проходное питание =24 В, настройка в среде STEP 7 V5.5
69 603,61 ₽ −21% 55 230 ₽ С НДС
Код товара: 6AG16883AF372AX0
Доступен к заказу
01
Описание
SIPLUS HMI, кнопочная панель KP8F PN, рабочая температура -20 ... +55°C, с конформным покрытием, на основе 6AV3688-3AF37-0AX0 . Кнопочная панель, 8 клавиш с коротким ходом и разноцветной светодиодной подсветкой, интерфейс PROFINET с поддержкой PROFIsafe; 8 DI/DO и 2 safety DI, проходное питание =24 В, настройка в среде STEP 7 V5.5
Обозначение типа продукта KP8F PN
С параметрируемыми клавишами Да
Клавиатура
Мембранная клавиатура
Свободно подписываемые мембранные клавиши Да
Функциональные клавиши
Число функциональных клавиш 8
Короткоходовые клавиши
Число короткоходовых клавиш 8
Расширения системы управления технологическим процессом
Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) 8; Яркость регулируется
Число цветовых режимов светодиодов 5; красный, зеленый, синий, желтый, белый
Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) 8
Вид крепления Монтажный зажим
Монтажное положение вертикальная установка
Монтаж на стойке Нет
Монтаж спереди Да; Совместимый по размерам с модулями расширения
Монтаж на шины Нет
Настенный/непосредственный монтаж Нет
Возможность вертикального монтажа (вертикальный формат) Да
Возможность поперечного монтажа (горизонтальный формат) Да
Максимально допустимый угол наклона без принудительной вентиляции 30°; вперед/назад
Число мест монтажа для командных и сигнальных устройств 0
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 V; 24 В - возможность шлифования на штекере, прерывание при извлечении
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 0,3 А
Цвета светодиодных индикаторов
Красный Да
Желтый Да
Зеленый Да
Белый Да
Синий Да
Число входов 8; Всего входов и выходов не более 8 и 1 x SIL 2 или 2 x SIL 3
Входное напряжение
Номинальное значение (пост. ток) 24 В
Вид выходов 8; Сумма входов и выходов не более 8
Защита от короткого замыкания Да
Коммутационная способность выходов
При омической нагрузке, макс. 100 мА
Выходное напряжение
Номинальное значение (пост. ток) 24 V; равнопотенциальный
Суммарный ток выходов
Макс. ток на канал 100 мА
Макс. суммарный ток на узел 800 мА
Число интерфейсов Industrial Ethernet 2; для построения линий и контуров без внеш. коммутатора
Число разъемов PROFINET 2; включая коммутатор
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 2; на порт
Число портов встроенного коммутатора 2; на порт
PROFIsafe Да; 1x SIL 3 (два канала) или 2x SIL 2 (один канал) датчик аварийного останова
EtherNet/IP Нет
Интерфейс AS-Interface Нет
Протоколы (Ethernet)
Режим дублирования
Резервирование среды передачи
Другие протоколы
AS-Interface Safety at Work Нет
Data-Highway Нет
DeviceNet Нет
DeviceNet Safety Нет
Foundation Fieldbus Нет
INTERBUS-Safety Нет
Локальная управляющая сеть (LON) Нет
SafetyBUS p Нет
SUCOnet Нет
Другие системы шин Нет
Испытание осветительного оборудования Да; при включении
Испытание кнопок и сигнальных ламп Да; Автоматически при включении
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да; Группа 1, измерено на расстоянии 10 м
Класс граничных значений B, для применения в жилых районах Нет
IP (спереди) IP65
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4, спереди Нет
Корпус, тип 4x спереди Да; включая NEMA12
Маркировка CE Да
Применяется для функций обеспечения безопасности Да
Допуск для судостроения
Germanischer Lloyd (GL) Нет
Bureau Veritas (BV) Нет
Det Norske Veritas (DNV) Нет
Nippon Kaiji Kyokai (Class NK) Нет
Polski Rejestr Statkow (PRS) Нет
Температура окружающей среды при эксплуатации
Мин. -20 °C; = Tмин (вкл. конденсацию / мороз)
Макс. 55 °C; = Tмакс
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. -20 °C
При вертикальном настенном монтаже, макс. 55 °C
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. -20 °C
При максимальном угле наклона, макс. 45 °C
Эксплуатация (вертикальный монтаж, вертикальный формат)
При вертикальном настенном монтаже, мин. -20 °C
При вертикальном настенном монтаже, макс. 55 °C
Эксплуатация (максимальный угол наклона, вертикальный формат)
При максимальном угле наклона, мин. -20 °C
При максимальном угле наклона, макс. 45 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Применение на судах/в море Да; Класс 3S4 вкл. песок, пыль; *
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2: плесневые и грибковые споры (исключая живые организмы)
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Да
STEP 7 Professional (TIA Portal) Да
Интерфейс с технологическим оборудованием
WinAC Да
Allen Bradley (EtherNet/IP) Нет
Allen Bradley (DF1) Нет
Mitsubishi (MC TCP/IP) Нет
Mitsubishi (FX) Нет
OMRON (Host Link) Нет
Modicon (Modbus TCP/IP) Нет
Modicon (Modbus RTU) Нет
Материал корпуса (спереди)
Пластиковый Да
Алюминиевый Нет
Высококачественная сталь Нет
Срок службы
Короткоходовые клавиши (в циклах коммутации) 1 500 000
Светодиоды (продолжительность включения) 100 %
Ширина лицевой панели корпуса 98 мм
Высота лицевой панели корпуса 155 мм
Монтажный вырез, ширина 68 mm; Макс. толщина монтажной панели 2 - 6 мм
Монтажный вырез, высота 129 мм
Монтажная глубина 49 mm; включая перекрестный штекер SIMATIC Ethernet
Масса (без упаковки) 280 г
Артикул 6AG1688-3AF37-2AX0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85371091
Вес Нетто (Кг) 0,368 Кг
Вид продуктов SIPLUS HMI KP8/KP8F/KP32F
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4574
Размер упаковки 10,50 x 18,00 x 6,20
Единицы Измерения 1 шт.
Описание Продукта SIPLUS HMI, кнопочная панель KP8F PN, рабочая температура -20 ... +55°C, с конформным покрытием, на основе 6AV3688-3AF37-0AX0 . Кнопочная панель, 8 клавиш с коротким ходом и разноцветной светодиодной подсветкой, интерфейс PROFINET с поддержкой PROFIsafe; 8 DI/DO и 2 safety DI, проходное питание =24 В, настройка в среде STEP 7 V5.5
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1688-3AF37-2AX0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 122 дня
