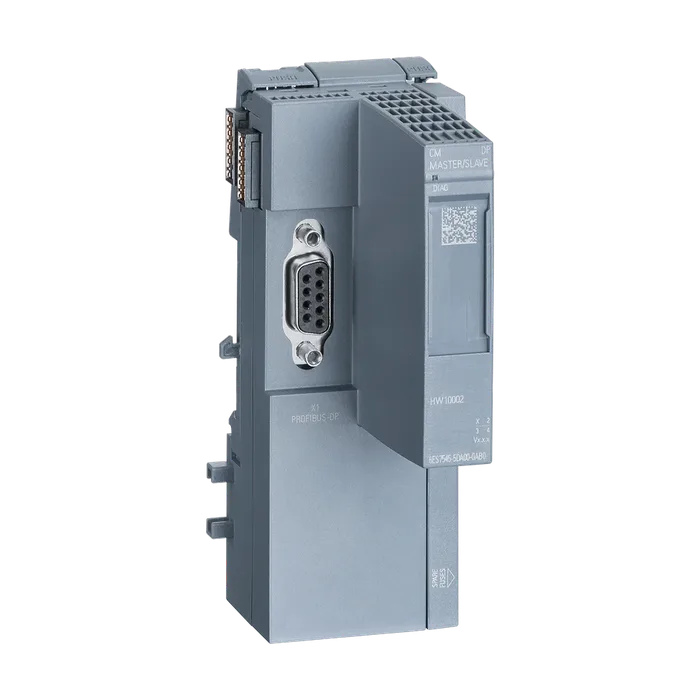

SIPLUS ET 200SP, коммуникационный модуль для ET 200SP CPU, рабочая температура -40... +60°C, со стойким покрытием, на основе 6ES7545-5DA00-0AB0. CM PROFIBUS DP для ET 200SP CPU, модуль с интерфейсом PROFIBUS-DP. (9-полюсный разъём SUB-D), DP-мастер для 125 DP-слейвов
63 269,68 ₽−20%50 749 ₽С НДС
Код товара: 6AG15455DA002AB0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, коммуникационный модуль для ET 200SP CPU, рабочая температура -40... +60°C, со стойким покрытием, на основе 6ES7545-5DA00-0AB0. CM PROFIBUS DP для ET 200SP CPU, модуль с интерфейсом PROFIBUS-DP. (9-полюсный разъём SUB-D), DP-мастер для 125 DP-слейвов
Обозначение типа продуктаCM PROFIBUS-DP
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижесм. идентификатор записи: 109746275
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Физические параметры интерфейсов
Протоколы
Ведущее устройство PROFIBUS DPДа
Подчиненное устройство PROFIBUS DPДа
Связь SIMATICДа
Ведущее устройство PROFIBUS DP
Макс. число подчиненных устройств DP125
Службы
Связь PG/OPДа
РавноудаленностьНет
Тактовая синхронизацияНет
Активация/деактивация подчиненного устройства DPДа
Подчиненное устройство PROFIBUS DP
Макс. скорости передачи данных12 Mbit/s
Автоматический поиск скорости передачи данныхДа
Макс. адресная область120
Макс. количество полезных данных на адресную область128 byte
Службы
Связь PG/OPДа; только при активном интерфейсе
МаршрутизацияДа; только при активном интерфейсе
S7-связьДа; только при активном интерфейсе
Прямой обмен данными (поперечная связь)Да; без абонента - только пассивный издатель
Передающий накопитель
Вводы244 byte
Выводы244 byte
Макс. скорости передачи данных12 Mbit/s
Макс. длина провода100 м
Связь SIMATIC
S7-маршрутизацияДа
Маршрутизация наборов данныхДа
Диагностическая функцияДа
Диагностический светодиодный индикатор
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиямДа; Класс 3M8 при использовании монтажного комплекта SIPLUS
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина35 мм
Высота117 мм
Глубина75 мм
Масса, прибл.80 г
Артикул6AG1545-5DA00-2AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,103 Кг
Вид продуктовSIPLUS CM DP for ET 200SP CPU
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4257
Размер упаковки8,00 x 12,00 x 6,20
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, Коммуникационный модуль для ET 200SP CPU, рабочая температура -40 ... +60°C, со стойким покрытием, на основе 6ES7545-5DA00-0AB0. CM PROFIBUS DP для ET 200SP CPU, модуль с интерфейсом PROFIBUS-DP. (9-полюсный разъём SUB-D) DP-мастер для 125 DP-слейвов
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1545-5DA00-2AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)112 дней
