Коммуникационный модуль Siemens 6AG1543-1MX00-7XE0
Доступен к заказу

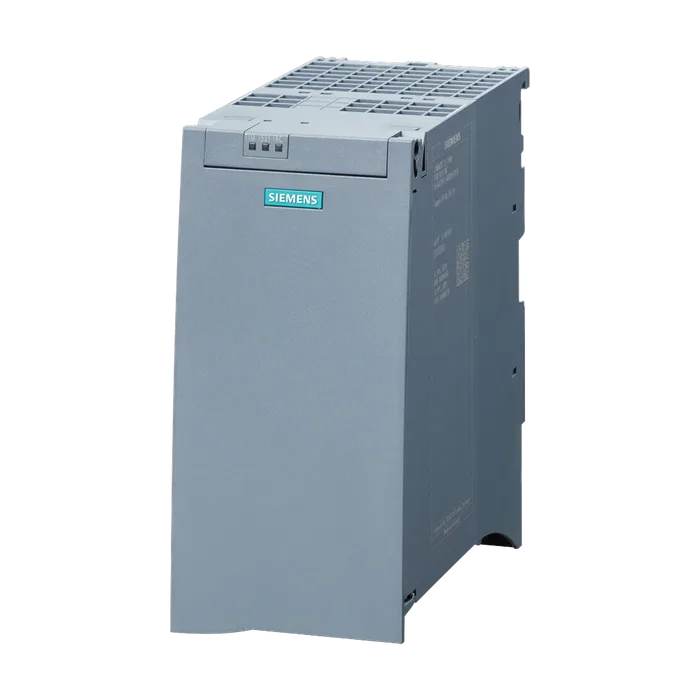

Коммуникационный модуль Siemens 6AG1543-1MX00-7XE0
SIPLUS, коммуникационный модуль TIM 1531 IRC, рабочая температура -40... +70°C, с конформным покрытием, на основе: 6GK7543-1MX00-0XE0. коммуникационный модуль для SIMATIC S7-1500, S7-400, S7-300 с SINAUT ST7, с тремя интерфейсами RJ-45 для связи по IP-сетям (WAN / LAN) и интерфейсом RS 232/RS 485 для связи по классическим сетям WAN
337 995,11 ₽ −18% 275 652 ₽ С НДС
Код товара: 6AG15431MX007XE0
Доступен к заказу
01
Описание
SIPLUS, коммуникационный модуль TIM 1531 IRC, рабочая температура -40... +70°C, с конформным покрытием, на основе: 6GK7543-1MX00-0XE0. коммуникационный модуль для SIMATIC S7-1500, S7-400, S7-300 с SINAUT ST7, с тремя интерфейсами RJ-45 для связи по IP-сетям (WAN / LAN) и интерфейсом RS 232/RS 485 для связи по классическим сетям WAN
Наименование типа изделия SIPLUS TIM 1531 IRC SIPLUS TIM 1531 IRC based on 6GK7543-1MX00-0XE0 with conformal coating, -40…+70 °C, communications module for SIMATIC S7-1500, S7- 400, S7-300 with SINAUT ST7 with three RJ45 interfaces for communication via IP-based networks (WAN / LAN) and an RS-232/RS- 485 interface for Communications via classic wide area networks
Скорость передачи
На интерфейсе 1 10 ... 1000 Mbit/s
На интерфейсе 2 10 ... 100 Mbit/s
На интерфейсе 3 10 ... 100 Mbit/s
Согласно RS 232 300 ... 115200 bit/s
Число интерфейсов / согласно стандарту Industrial Ethernet 3
Число электрических соединений
Для внешней передачи данных / согласно RS 232 1
Для источника питания 1
Число слотов
Для карт памяти 1
Исполнение разъема питания
Интерфейса Industrial Ethernet Порт RJ45
Исполнение разъема питания
На интерфейсе 1 / для внешней передачи 9-контактный штекер Sub-D, RS 232 с возможностью переключения
Данных на RS 485
Для источника питания 2-контактный вставной клеммник
Исполнение слота
Карты памяти SD 1.0, SD 1.1, SDHC, Siemens SMC
Емкость памяти / карты памяти / макс. 32 Gibyte
Тип напряжения / напряжения питания пост. ток
Напряжение питания 24 В
Напряжение питания 20,4 ... 28,8 В
Напряжение питания / внешний / при постоянном токе / ном. значение 24 В
Напряжение питания / внешний / при постоянном токе / расчетное значение 20,4 ... 28,8 В
Потребляемый ток
От внешнего напряжения питания / при постоянном токе / при 24 В / типичный 0,15 А
От внешнего напряжения питания / при постоянном токе / при 24 В / макс. мощность потерь [Вт] / при напряжении питания из 0,3 А
Внешнего источника / при 24 В DC
В режиме обновления / типичный 3,9 Вт
В режиме связи / типичный 3,9 Вт
Дополнение изделия / опциональный / буферный Нет
Окружающая температура
При вертикальном монтаже / при эксплуатации -40 ... +50 °C
При горизонтальном монтаже / при эксплуатации -40 ... +70 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Высота над уровнем моря / при высоте над уровнем моря / макс. 5000 м
Окруж. условия / относительно окружающей Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tмин.–
Температуры - атмосферного давления - высоты над (Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tмин.–
Уровнем моря (Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 / 100 %; Допустимая относительная влажность, включая
Макс. конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостей Да; вкл. капли дизельного топлива и масла в воздухе
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно EN 60721-3-6 Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6 Да
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6 Да; Класс 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Покрытие / для укомплектованных печатных плат / согласно EN 61086 Да; Класс 2 для высокого уровня доступности
Исполнение покрытия / защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки / покрытия / согласно MIL-I-46058C Да; За время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Покрытие Conformal Coating, класс A
Степень защиты IP IP20
Формат модуля Компактный узел S7-1500 двойной ширины
Ширина 70 мм
Высота 147 мм
Глубина 129 мм
Масса нетто 0,525 кг
Вид креплений
35 мм, монтаж на DIN-рейку Нет
Монтаж на профильной шине для S7-300 Нет
Монтаж на профильной шине для S7-1500 Да
Функция изделия
Клиент DynDNS Нет
Число модулей
Примечание Кол-во TIM на S7-1500: 1
Длина кабеля
При интерфейсе RS 232 / макс. 6 м
При интерфейсе RS 485 / макс. 30 м
Число возможных соединений / для связи S7
Макс. 132; Только по LAN
При соединениях программного устройства / макс. 4
При соединениях программное устройство/ панель оператора / макс. 4
При соединениях OP / макс. 4
Сервис
Связи SIMATIC / как сервер Да
ПО SINAUT ST7 по связи S7 Да
Связь программное устройство/ панель оператора Да
Число возможных соединений
Как сервер / с помощью FTP / макс. 2
Как сервер / с помощью HTTPS / макс. 2; 2 per Ethernet interface
Как клиент электронной почты / макс. 1
Пригодность к использованию
Узловая станция Да
Подстанция Да
Центр управления TIM Да
Соединение с пультом управления Systems with ST7, DNP3 and IEC 60870-5-101/104 protocol
С помощью постоянного соединения Systems with ST7, DNP3 and IEC 60870-5-101/104 protocol
Протокол / поддерживается
Протокол SINAUT ST1 Нет
Протокол SINAUT ST7 Да
Modbus RTU Нет
Функция изделия / буферизация данных при потере связи Да; 100000 датаграмм (ST7) или 250000 событий (IEC 60870- 5/DNP3)
Число точек данных на каждую станцию / макс. 3000
Число ведущих устройств DNP3
При Ethernet / макс. 4
При интерфейсе RS 232 / макс. 4
Характеристика изделия / буферизованный накопитель телеграмм Да
Формат передачи
Для протокола SINAUT ST7 при опросе или спонтанно / 10 бит или 11 бит Да
Режим работы при запросе передачи данных
При выделенной линии/ линии радиосвязи / с протоколом SINAUT ST7 Опрос, опрос методом множественного доступа
При коммутируемой сети передачи данных / с протоколом SINAUT ST7 Спонтанно
Расстояние Хэмминга
Для протокола SINAUT ST7 4
Функция диагностики / онлайн-диагностика с помощью SIMATIC STEP 7 Да
Функция изделия
Скачивание программы с помощью SIMATIC STEP 7 Да
Дистанционное обновление МПО Да
Дистанционное проектирование функции изделия / управление, конфигурирование, проектирование Да
Функция изделия / поддержка MIB Да
Протокол / поддерживается
Конфигурационное программное обеспечение
Требуется STEP 7 Professional V14 SP 1 (TIA Portal) или выше
Для проектирования CPU / требуется / библиотека модулей SINAUT TD7 для ЦПУ Нет
Для конфигурирования программного устройства / требуется / ПО SINAUT ST7 для конфигурирования программного устройства Нет
Место сохранения / конфигурационных данных TIM Флеш-накопитель или карта памяти SD в TIM 1531 IRC
Функция идентификации и техобслуживания
I&M0 - информация об устройстве Да
I&M1 - идентификатор установки/ места Да
I&M2 - дата монтажа Да
I&M3 - комментарий Да
Функция изделия / веб-диагностика Да
Сервис / маршрутизация / примечание IP-маршрутизация до 1 Мбит/с
Функция изделия
Статический IP-роутинг Да
Статический IP-роутинг IPv6 Да
Динамическая IP-маршрутизация Нет
Динамическая IP-маршрутизация IPv6 Нет
Протокол / поддерживается
RIPnG for IPv6 Нет
OSPFv3 для IPv6 Нет
VRRP для IPv6 Нет
PPPoE по DSL Нет
Функция изделия
MSC-клиент посредством модема GPRS, поддерживающего MSC Да
Протокол
Поддерживается / протокол MSC Да
В виртуальной частной сети MSC / поддерживается TCP/IP
Длина кода / для MSC / в виртуальной частной сети 128 bit
Число возможных соединений
Как MSC-клиент / при соединении VPN 1
Как сервер MSC / при соединении VPN 127
Функция изделия / поддержка SICLOCK Нет
Функция изделия / передача синхронизации времени Да
Протокол / поддерживается
NTP (безопасный) Да
Компонент изделия / аппаратные часы реального времени Нет
Характеристика изделия / буферизованные аппаратные часы реального времени Нет
Синхронизация времени
От сервера NTP Да
От сигнала GPS Нет
От пульта управления Да
От оператора сотовой связи Нет
Ручная настройка Нет
Функция изделия
Определение позиции с помощью GPS Нет
Передача данных о положении Нет
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6AG1543-1MX00-7XE0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,607 Кг
Вид продуктов SIPLUS TIM 1531 IRC (for S7-1500)
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4575
Размер упаковки 16,00 x 15,50 x 8,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS, коммуникационный модуль TIM 1531 IRC, рабочая температура -40 ... +70°C, с конформным покрытием, на основе: 6GK7543-1MX00-0XE0 . коммуникационный модуль для SIMATIC S7-1500, S7-400, S7-300 с SINAUT ST7, с тремя интерфейсами RJ-45 для связи по IP-сетям (WAN / LAN) и интерфейсом RS 232/RS 485 для связи по классическим сетям WAN
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1543-1MX00-7XE0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 82 дня
