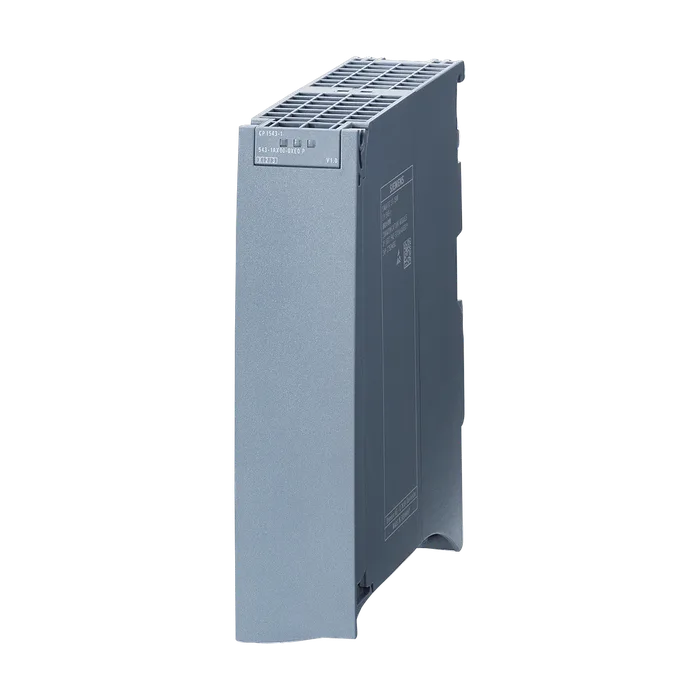

SIPLUS CP, коммуникационный процессор CP 1543-1, рабочая температура -40... +60°C, пуск при -25°C, со стойким покрытием, на основе 6GK7543-1AX00-0XE0. Коммуникационный процессор для подключения SIMATIC S7-1500 к Industrial Ethernet: TCP/IP, ISO, UDP, S7-, коммуникации, широковещание и мультивещание, встроенные функции безопасности
По запросу
Код товара: 6AG15431AX002XE0
Доступен к заказу
01
Описание
SIPLUS CP, коммуникационный процессор CP 1543-1, рабочая температура -40... +60°C, пуск при -25°C, со стойким покрытием, на основе 6GK7543-1AX00-0XE0. Коммуникационный процессор для подключения SIMATIC S7-1500 к Industrial Ethernet: TCP/IP, ISO, UDP, S7-, коммуникации, широковещание и мультивещание, встроенные функции безопасности
Наименование типа изделияSIPLUS NET CP 1543-1 SIPLUS NET CP 1543-1 based on 6GK7543-1AX00-0XE0 with conformal coating, -40…+70 °C, communications processor for connecting SIMATIC S7-1500 to Industrial Ethernet: TCP/IP, ISO, UDP, S7 communication, IP broadcast/ multicast, security (hardware identification, IP/MAC access list, firewall), diagnostics SNMPV1/V3, DHCP, FTP client/ server, email, IPv4/IPv6, data storage on SD Card of the CPU, time-of-day synchronization via NTP, access to the
Скорость передачи
На интерфейсе 110 ... 1000 Mbit/s
Число интерфейсов / согласно стандарту Industrial Ethernet1
Число электрических соединений
На интерфейсе 1 / согласно стандарту Industrial Ethernet1
Исполнение разъема питания
На интерфейсе 1 / согласно стандарту Industrial EthernetПорт RJ45
Тип напряжения / напряжения питанияпост. ток
Напряжение питания / 1 / от объединяющей шины относительный симметричный допуск / при15 В
Постоянном токе
При DC3 %
Потребляемый ток
От объединяющей шины / при постоянном токе / при DC / типичный0,35 А
Мощность потерь [Вт]5,3 Вт
Окружающая температура
При вертикальном монтаже / при эксплуатации-40 ... +40 °C
При горизонтальном монтаже / при эксплуатации-40 ... +70 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Высота над уровнем моря / при высоте над уровнем моря / макс.5000 м
Окруж. условия / относительно окружающейTмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tмин.–
Температуры - атмосферного давления - высоты над(Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tмин.–
Уровнем моря(Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 /100 %; Допустимая относительная влажность, включая
Макс.конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостей стойкость к биологически активным веществамДа; вкл. капли дизельного топлива и масла в воздухе
Совместимость согласно EN 60721-3-3Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно EN 60721-3-6Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6Да
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6Да; Класс 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Покрытие / для укомплектованных печатных плат / согласно EN 61086Да; Класс 2 для высокого уровня доступности
Исполнение покрытия / защита от загрязнений согласно EN 60664-3Да; Защита типа 1
Способ проверки / покрытия / согласно MIL-I-46058CДа; За время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830AДа; Покрытие Conformal Coating, класс A
Степень защиты IPIP20
Формат модуляКомпактный узел S7-1500 одинарной ширины
Ширина35 мм
Высота142 мм
Глубина129 мм
Масса нетто0,35 кг
Вид креплений
Монтаж на профильной шине для S7-1500Да
Число модулей
На каждый CPU / макс.8
ПримечаниеВ зависимости от типа ЦП
Число возможных соединений / для открытой связи
С помощью модулей Т / макс.118; В зависимости от верхнего предела системы
Объем данных
Как полезные данные каждого TSO на соединении TCP / для открытой связи / с помощью модулей Т / макс.65536 byte
Число абонентов многоадресной передачи118
Число возможных соединений / для связи S7
Макс.118; В зависимости от верхнего предела системы
Число активных соединений / в многопротокольном режиме118
Число возможных соединений
Как клиент / с помощью FTP / макс.32
Как сервер / с помощью FTP / макс.16
Число возможных соединений
Как сервер / с помощью FTP / макс.4
Как клиент электронной почты / макс.1
Объем данных / как полезные данные для электронной почты / макс.64 Kibyte
Протокол / поддерживается
Функция изделия / поддержка MIBДа
Протокол / поддерживается
Конфигурационное программное обеспечение
ТребуетсяSTEP 7 Professional V14 (TIA Portal) или выше
Функция идентификации и техобслуживания
I&M0 - информация об устройствеДа
I&M1 - идентификатор установки/ местаДа
Функция изделия / веб-диагностикаДа; через ЦП S7-1500
Сервис / маршрутизация / примечаниеIP-маршрутизация до 1 Мбит/с
Функция изделия
Статический IP-роутингДа
Статический IP-роутинг IPv6Нет
Динамическая IP-маршрутизацияНет
Динамическая IP-маршрутизация IPv6Нет
Протокол / поддерживается
RIPnG for IPv6Нет
OSPFv3 для IPv6Нет
VRRP для IPv6Нет
PPPoE по DSLНет
Исполнение брандмауэраИнспекция пакетов с хранением состояния
Функция изделия / при соединении VPNIPSec
Вид алгоритмов шифрования / при соединении VPNAES-256, AES-192, AES-128, 3DES-168, DES-56
Вид технологии контроля подлинности / при соединении VPNPreshared Key (PSK), сертификаты X.509v3
Вид алгоритмов хеширования / при соединении VPNMD5, SHA-1
Число возможных соединений / при соединении VPN16
Функция изделия
Защита паролем для веб-приложенийНет
Список управления доступом (ACL) - на основеIP Нет
Список управления доступом (ACL) - на основе для ПЛК/маршрутизацииIP Нет
Отключение ненужных сервисовДа
Блокировка связи с помощью физических портовНет
Журнал неправомерного доступаДа
Функция изделия / поддержка SICLOCKДа
Функция изделия / передача синхронизации времениДа
Протокол / поддерживается
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Toolhttp://www.siemens.com/snst
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями
Артикул6AG1543-1AX00-2XE0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,100 Кг
Вид продуктовSIPLUS NET CP 1543-1
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4575
Размер упаковки14,90 x 15,20 x 4,30
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS CP, Коммуникационный процессор CP 1543-1, рабочая температура -40 ... +60°C, пуск при -25°C, со стойким покрытием, на основе 6GK7543-1AX00-0XE0. Коммуникационный процессор для подключения SIMATIC S7-1500 к Industrial Ethernet: TCP/IP, ISO, UDP, S7- коммуникации, широковещание и мультивещание, встроенные функции безопасности
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1543-1AX00-2XE0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
