Модуль ввода-вывода Siemens 6AG1532-5HD00-7AB0
В пути

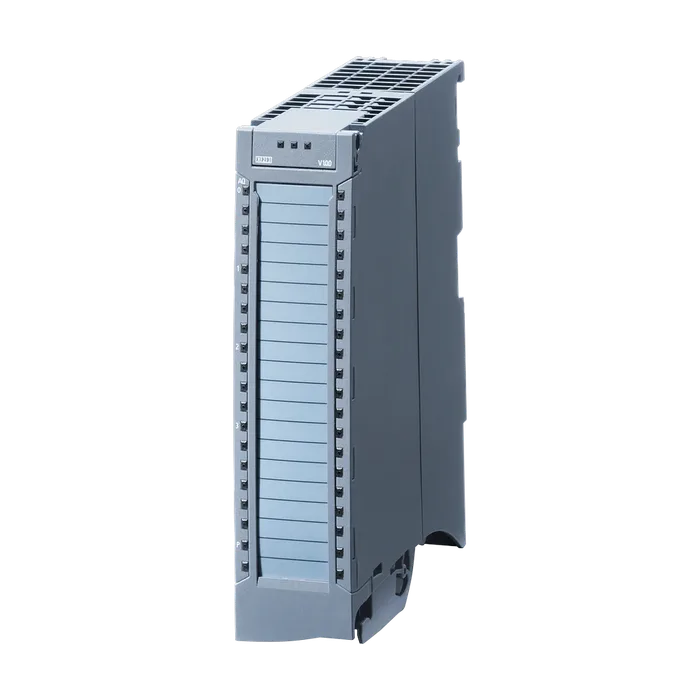

Модуль ввода-вывода Siemens 6AG1532-5HD00-7AB0
SIPLUS S7-1500 AO 4xU/I ST -25... +70 °C с влагозащитным покрытием на базе 6ES7532-5HD00-0AB0. Аналоговый выходной модуль, разрешение 16 бит, точность 0.3 %, 4 каналов группами по 4, диагностика, включая замещающее значение. элемент питания, зажим экрана и клемма экрана
69 046,78 ₽ −18% 56 694 ₽ С НДС
Код товара: 6AG15325HD007AB0
Доступен к заказу
01
Описание
SIPLUS S7-1500 AO 4xU/I ST -25... +70 °C с влагозащитным покрытием на базе 6ES7532-5HD00-0AB0. Аналоговый выходной модуль, разрешение 16 бит, точность 0.3 %, 4 каналов группами по 4, диагностика, включая замещающее значение. элемент питания, зажим экрана и клемма экрана
Обозначение типа продукта AQ 4xU/I ШТ.
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Быстрый запуск (Fast Startup) Да; 500 мс
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребляемая мощность шины на задней стенке 0,6 Вт
Нормальная рассеиваемая мощность 4 Вт
Число аналоговых выходов 4; > +60 ℃ макс. допустимо 4x ± 10 В
Выход напряжения, защита от короткого замыкания Да
Макс. выходное напряжение, ток короткого замыкания 24 мА
Макс. выходной ток, напряжение при работе без нагрузки 22 В
Мин. время цикла (все каналы) 3,2 ms; независимо от числа активированных каналов
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Подключение исполнительных элементов
Для выхода напряжения двухпроводного соединения Да
Для выхода напряжения четырехпроводного соединения Да
Для выхода тока двухпроводного соединения Да
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин. 1 kΩ; 0,5 кОм при 1 - 5 В
При выходных напряжениях, емкостная нагрузка, 1 μF
При выходных токах, макс. 750 Ω
При выходных токах, индуктивная нагрузка, макс. 10 mH
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) 0,02 %
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) 0,15 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-) 0,002 %/K
Перекрестные модуляции между выходами, макс. -100 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-) 0,05 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-) 0,3 %
Ток относительно диапазона выходных параметров, (+/-) 0,3 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона выходных параметров, (+/-) 0,2 %
Ток относительно диапазона выходных параметров, (+/-) 0,2 %
Диагностическая функция Да
Возможность включения заменяющих значений Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; только при выводе тока
Короткое замыкание Да; только при выводе напряжения
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; красный светодиод
Гальваническая развязка каналов
Между каналами Нет
Между каналами, в блоках для 4
Между каналами и шиной на задней стенке Да
Между каналами и напряжением нагрузки L+ Да
Между массой аналогового модуля и M внутр. (UISO) 75 В пост. тока/60 В перем. тока (базовая изоляция)
Между S- и массой аналогового модуля (UCM) ±8 В
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 40 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 310 г
Артикул 6AG1532-5HD00-7AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,200 Кг
Вид продуктов Модули SIPLUS SM 532
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4657
Размер упаковки 41,00 x 191,00 x 164,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1500 AO 4XU/I ST -25 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7532-5HD00-0AB0 . ANALOG OUTPUT MODULE 16 BITS OF RESOLUTION, ACCURACY 0.3 %, 4 CHANNELS IN GROUPS OF 4, DIAGNOSIS, SUBSTITUTE VALUE INCL. INFEED ELEMENT, SHIELD CLAMP AND SHIELD TERMINAL
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1532-5HD00-7AB0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 82 дня
