Модуль ввода-вывода Siemens 6AG1531-7PF00-4AB0
Доступен к заказу

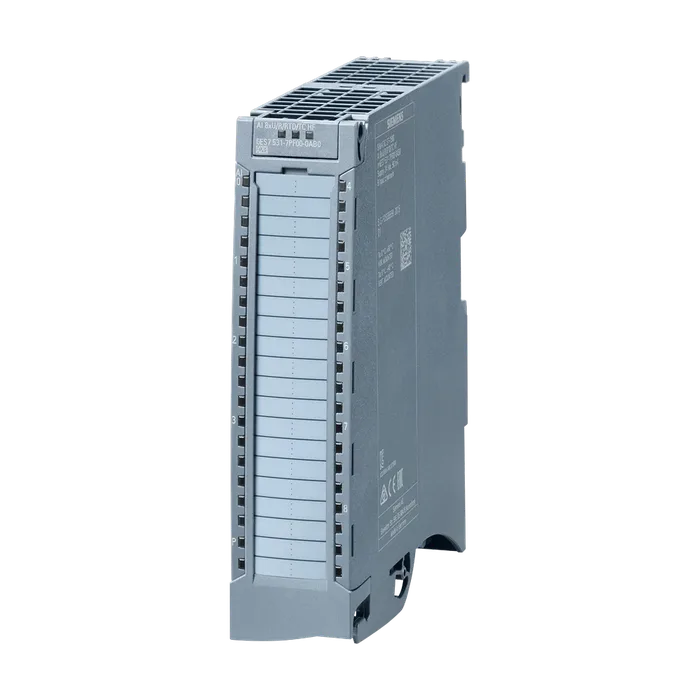

Модуль ввода-вывода Siemens 6AG1531-7PF00-4AB0
SIPLUS S7-1500, модуль аналоговых входов AI 8XU/R/RTD/TC HF, рабочая температура 0... +60°C, со стойким покрытием, на основе: 6ES7531-7PF00-0AB0. разрешение 16 бит, точность 0.1 %, 8 каналов В, группе по 1, общая точка напр. ~30 В/=60 В, диагностика
123 685,61 ₽ −20% 99 332 ₽ С НДС
Код товара: 6AG15317PF004AB0
Доступен к заказу
01
Описание
SIPLUS S7-1500, модуль аналоговых входов AI 8XU/R/RTD/TC HF, рабочая температура 0... +60°C, со стойким покрытием, на основе: 6ES7531-7PF00-0AB0. разрешение 16 бит, точность 0.1 %, 8 каналов В, группе по 1, общая точка напр. ~30 В/=60 В, диагностика
Обозначение типа продукта AI 8 x U/R/RTD/TC HF
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Пуск согласно приоритету Да
Масштабируемый диапазон измерений Да
Измеренные значения масштабируемые Нет
Адаптация измерительного диапазона Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Режим работы
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 55 mA; при питании 24 В пост. тока
Потребляемая мощность шины на задней стенке 0,85 Вт
Нормальная рассеиваемая мощность 1,9 Вт
Макс. допустимое входное напряжение для входа 20 В
Техническую единицу измерения температуры можно задать Да; °C/°F/K
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от -1 до 1 В) 10 MΩ
Сопротивление на входе (от -25 до +25 мВ) 10 MΩ
Сопротивление на входе (от -250 до +250 мВ) 10 MΩ
Сопротивление на входе (от -50 до +50 мВ) 10 MΩ
Сопротивление на входе (от -500 до +500 мВ) 10 MΩ
Сопротивление на входе (от -80 до 80 мВ) 10 MΩ
Диапазоны входных параметров (номинальные значения), ток
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Да
Сопротивление на входе (тип B) 10 MΩ
Тип C Да
Сопротивление на входе (тип C) 10 MΩ
Тип E Да
Сопротивление на входе (тип E) 10 MΩ
Тип J Да
Сопротивление на входе (тип J) 10 MΩ
Тип K Да
Сопротивление на входе (тип K) 10 MΩ
Тип L Нет
Тип N Да
Сопротивление на входе (тип N) 10 MΩ
Тип R Да
Сопротивление на входе (тип R) 10 MΩ
Тип S Да
Сопротивление на входе (тип S) 10 MΩ
Тип T Да
Сопротивление на входе (тип T) 10 MΩ
Тип TXK/TXK(L) согласно ГОСТ Да
Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) 10 MΩ
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Cu 10) 10 MΩ
Cu 10 по ГОСТ Да; Стандарт/климатический
Сопротивление на входе (Cu 10 по ГОСТ) 10 MΩ
Сопротивление на входе (Cu 50) 10 MΩ
Cu 50 по ГОСТ Да; Стандарт/климатический
Сопротивление на входе (Cu 50 по ГОСТ) 10 MΩ
Сопротивление на входе (Cu 100) 10 MΩ
Cu 100 по ГОСТ Да; Стандарт/климатический
Сопротивление на входе (Cu 100 по ГОСТ) 10 MΩ
Сопротивление на входе (Ni 10) 10 MΩ
Ni 10 по GOST Да; Стандарт/климатический
Входное сопротивление (Ni 10 по ГОСТ) 10 MΩ
Сопротивление на входе (Ni 100) 10 MΩ
Ni 100 по ГОСТ Да; Стандарт/климатический
Сопротивление на входе (Ni 100 по ГОСТ) 10 MΩ
Сопротивление на входе (Ni 1000) 10 MΩ
Ni 1000 по ГОСТ Да; Стандарт/климатический
Входное сопротивление (Ni 1000 по ГОСТ) 10 MΩ
Сопротивление на входе (LG-Ni 1000) 10 MΩ
Сопротивление на входе (Ni 120) 10 MΩ
Ni 120 по ГОСТ Да; Стандарт/климатический
Входное сопротивление (Ni 120 по ГОСТ) 10 MΩ
Сопротивление на входе (Ni 200) 10 MΩ
Ni 200 по ГОСТ Да; Стандарт/климатический
Входное сопротивление (Ni 200 по ГОСТ) 10 MΩ
Сопротивление на входе (Ni 500) 10 MΩ
Ni 500 по ГОСТ Да; Стандарт/климатический
Входное сопротивление (Ni 500 по ГОСТ) 10 MΩ
Сопротивление на входе (Pt 10) 10 MΩ
Pt 10 по ГОСТ Да; Стандарт/климатический
Сопротивление на входе (Pt 10 по ГОСТ) 10 MΩ
Сопротивление на входе (Pt 50) 10 MΩ
Pt 50 по ГОСТ Да; Стандарт/климатический
Сопротивление на входе (Pt 50 по ГОСТ) 10 MΩ
Сопротивление на входе (Pt 100) 10 MΩ
Pt 100 по ГОСТ Да; Стандарт/климатический
Сопротивление на входе (Pt 100 по ГОСТ) 10 MΩ
Сопротивление на входе (Pt 1000) 10 MΩ
Pt 1000 по ГОСТ Да; Стандарт/климатический
Входное сопротивление (Pt 1000 по ГОСТ) 10 MΩ
Сопротивление на входе (Pt 200) 10 MΩ
Pt 200 по ГОСТ Да; Стандарт/климатический
Входное сопротивление (Pt 200 по ГОСТ) 10 MΩ
Сопротивление на входе (Pt 500) 10 MΩ
Pt 500 по ГОСТ Да; Стандарт/климатический
Сопротивление на входе (Pt 500 по ГОСТ) 10 MΩ
Диапазоны входных параметров (номинальные значения), сопротивления
Сопротивление на входе (от 0 до 150 Ом) 10 MΩ
Сопротивление на входе (от 0 до 300 Ом) 10 MΩ
Сопротивление на входе (от 0 до 600 Ом) 10 MΩ
Сопротивление на входе (от 0 до 6000 Ом) 10 MΩ
Позистор Да
Сопротивление на входе (позистор) 10 MΩ
Термоэлемент (TC)
Температурная компенсация
Параметрируемое Да
Внутренняя температурная компенсация Да
Внешняя температурная компенсация посредством терморезистора Да
Компенсация для устанавливаемой температуры сравнения 0 °C Да; задаваемое фиксированное значение
Эталонный канал модуля Да; 9-й Канал, который независимо от параметрирования других каналов может использоваться в качестве истинного 9-го RTD- канала или при измерении ТС для компенсации
Длина провода
Экранированные, макс. 800 m; при U; 200 м при R/RTD/TC
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да
Время интегрирования (мс) Fast Mode: 2,5 / 16,67 / 20 / 100 мс; Standard Mode: 7,5 / 50 / 60 / 300 мс
Основное время преобразования, включая Fast Mode: 4 / 18 / 22 / 102 мс; Standard Mode: 9 / 52 / 62 / 302 мс
Время интегрирования (мс)
Контроль обрыва провода Ni50, Ni100, Ni120, Ni200, Pt10, Pt50, Pt100, Pt200: 4 мс; 6 кОм, Ni500, Ni1000, LG-Ni1000, Pt500, Pt1000: 13 мс
Подавление напряжения помех для частоты помех f1 в Гц 400 / 60 / 50 / 10 Гц
Основное время выполнения для узла (все соответствует каналу с самым большим базовым временем
Каналы разрешены) преобразования
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да
Ступень: слабая Да
Ступень: средняя Да
Ступень: сильная Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- проводного измерительного преобразователя Нет
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Нет
Для измерения сопротивления с двухпроводным соединением Да
Для измерения сопротивления с трехпроводным Да; все измерительные диапазоны за пределами положительного
Соединением ТКС, внутренняя компенсация сопротивления проводов
Для измерения сопротивления с четырехпроводным соединением Да; все диапазоны измерений без положительного ТКС
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,02 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
Перекрестные модуляции между входами, макс. -80 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,02 % C
Температурный датчик внутренней компенсации ±1,5 °C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,1 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,1 %
Термометр сопротивления относительно Cuxxx стандарт: ±0,5 K, Cuxxx климат ±0,5 K, Ptxxx стандарт: ±1 K,
Диапазона входных параметров, (+/-) Ptxxx климат: ±0,5 K, Nixxx стандарт: ±0,5 K, Nixxx климат: ±0,3 K
Термоэлемент относительно диапазона входных Тип B: > 600 °C ±2 K, тип E: > -200 °C ±1 K, тип J: > -210 °C ±1 K, тип
Параметров, (+/-) K: > -200 °C ±2 K, тип N: > -200 °C ±2 K, тип R: > 0 °C ±2 K, тип S: > 0 °C ±2 K, тип T: > -200 °C ±1 K, тип C: ±4 K, тип TXK/TXK(L): ±1 K
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,05 %
Сопротивление относительно диапазона 0,05 %
Термометр сопротивления относительно Cuxxx стандарт: ±0,3 K, Cuxxx климат: ±0,2 K, Ptxxx стандарт: ±0,5
Диапазона входных параметров, (+/-) K, Ptxxx климат: ±0,2 K, Nixxx стандарт: ±0,3 K, Nixxx климат: ±0,15 K
Термоэлемент относительно диапазона входных Тип B: > 600 °C ±1 K, тип E: > -200 °C ±0,5 K, тип J: > -210 °C ±0,5 K,
Параметров, (+/-) тип K: > -200 °C ±1 K, тип N: > -200 °C ±1 K, тип R: > 0 °C ±1 K, тип S: > 0 °C ±1 K, тип T: > -200 °C ±0,5 K, тип C: ±2 K, тип TXK/TXK(L): ±0,5 K
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое 80 dB; в режиме эксплуатации стандарт, 40 дБ в режиме
Значение помех < номинального значения диапазона входных значений) эксплуатации Fast
Макс. синфазное напряжение 60 В пост. тока/30 В перем. тока
Мин. синфазные помехи 80 дБ
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; только при TC, R, RTD
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; красный светодиод
Гальваническая развязка каналов
Между каналами Да
Между каналами, в блоках для 1
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Изоляция, испытанная посредством пост. ток 2 000 В между каналами и напряжением питания L+; пост. ток 2 000 V между каналами и шиной на задней стенке; пост. ток 2 000 В между каналами; пост. ток 707 В (Type Test) между напряжением питания L+ и шиной на задней стенке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. 0 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс
Вертикальный настенный монтаж, мин. 0 °C; = Tмин
Вертикальный настенный монтаж, макс. 40 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 290 г
Примечание: При измерении трехпроводного проводника R/RTD компенсация проводника производится попеременно с измерением. То есть для измеренного значения необходимы два цикла модуля
Артикул 6AG1531-7PF00-4AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,300 Кг
Вид продуктов Модули SIPLUS SM 531
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4657
Размер упаковки 41,00 x 191,00 x 164,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1500, модуль аналоговых входов AI 8XU/R/RTD/TC HF, рабочая температура 0 ... +60°C, со стойким покрытием, на основе: 6ES7531-7PF00-0AB0 . разрешение 16 бит, точность 0.1 %; 8 каналов в группе по 1; общая точка напр. ~30 В/=60 В; диагностика
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1531-7PF00-4AB0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 102 дня
Похожие товары
В пути
6AG1055-1MD00-7BA2
19 489,01 ₽−22% 15 278 ₽
Доступен к заказу
6AG1055-1MM00-7BA2
28 259,06 ₽−19% 22 808 ₽
В пути
6AG1231-4HD32-4XB0
25 057,3 ₽−22% 19 647 ₽
