Модуль ввода-вывода Siemens 6AG1531-7NF10-7AB0
Доступен к заказу

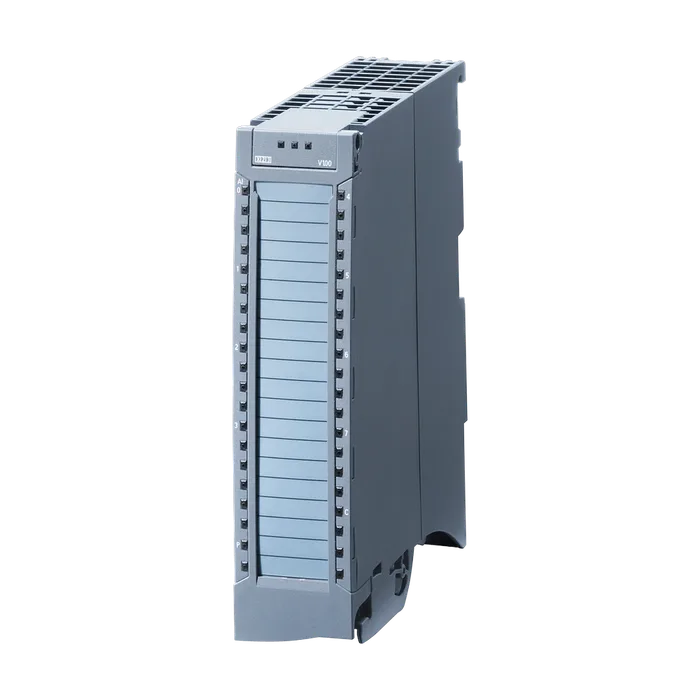

Модуль ввода-вывода Siemens 6AG1531-7NF10-7AB0
SIPLUS S7-1500 AI 8xU/I HS на базе 6ES7531-7NF10-0AB0 с защитным покрытием, -40…+70 °C, модуль аналогового ввода, разрешение 16 бит, точность 0.3%, 8 каналов группами по 8, синфазное напряжение 10 В; диагностика; аппаратные прерывания; 8 каналов за 0.0625 мс; в комплекте питающий элемент, скоба экранирования и зажим экрана
98 697,91 ₽ −19% 79 985 ₽ С НДС
Код товара: 6AG15317NF107AB0
Доступен к заказу
01
Описание
SIPLUS S7-1500 AI 8xU/I HS на базе 6ES7531-7NF10-0AB0 с защитным покрытием, -40…+70 °C, модуль аналогового ввода, разрешение 16 бит, точность 0.3%, 8 каналов группами по 8, синфазное напряжение 10 В; диагностика; аппаратные прерывания; 8 каналов за 0.0625 мс; в комплекте питающий элемент, скоба экранирования и зажим экрана
Обозначение типа продукта AI 8xU/I HS
Функция продукта
Данные для идентификации и техобслуживания Да
Режим тактовой синхронизации Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 53 мА
Потребляемая мощность шины на задней стенке 1,2 Вт
Нормальная рассеиваемая мощность 3,4 Вт
Число аналоговых входов 8; > +60 ℃ макс. допустимо 4 x ± 20 мА или 4 x ±10 В
При измерении тока 8
При измерении напряжения 8
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 28,8 В
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Входные диапазоны (номинальные значения), напряжения
Входное сопротивление (от 1 В до 5 В) 50 kΩ
Сопротивление на входе (от -10 до 10 В) 100 kΩ
Сопротивление на входе (от -5 до +5 В) 50 kΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 41 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Входное сопротивление (от -20 мА до +20 41 Ω; не включая прибл. 42 Ом на защиту от перенапряжения
Входное сопротивление (от 4 мА до 20 мA) 41 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Длина провода
Экранированные, макс. 800 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- Да
Проводного измерительного преобразователя
Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя 820 Ω
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,02 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
Перекрестные модуляции между входами, мин. -60 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,02 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,4 %
Ток относительно диапазона входных параметров, (+/-) 0,4 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,2 %
Ток относительно диапазона входных параметров, (+/-) 0,2 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Макс. синфазное напряжение 10 В
Мин. синфазные помехи 60 dB; при 400 Гц: 50 дБ
Мин. время фильтрации и обработки (TWE) 80 μs
Макс. время цикла шины (TDP) 250 μs
Макс. фазовые флуктуации 1 μs
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; Только при 1 - 5 В и 4 - 20 мА
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; красный светодиод
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока Да
Между входами (UCM) 20 В пост. тока
Между входами и массой аналогового модуля (UCM) 10 В пост. тока
Между M внутр. и входами 75 В пост. тока/60 В перем. тока
Изоляция, испытанная посредством 707 В пост. тока
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 40 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 200 г
Артикул 6AG1531-7NF10-7AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,425 Кг
Вид продуктов Модули SIPLUS SM 531
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4657
Размер упаковки 19,00 x 16,00 x 4,30
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1500 AI 8XU/I HS -40 ... +70 DEGREE C WITH CONFORMAL COATING BASED ON 6ES7531-7NF10-0AB0 . ANALOG INPUT MODULE AI 8 X U/I HS, 16 BITS OF RESOLUTION, ACCURACY 0.3 %, 8 CHANNELS IN GROUPS OF 8, COMMON MODE VOLTAGE APPR. 10V, DIAGNOSIS, PROCESSALARMS, 8 CHANNELS IN 0,125 MS INCL. INFEED ELEMENT, SHIELD CLAMP AND SHIELD TERMINAL
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1531-7NF10-7AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 82 дня
