Центральный процессор Siemens 6AG1517-3HP00-4AB0
Доступен к заказу

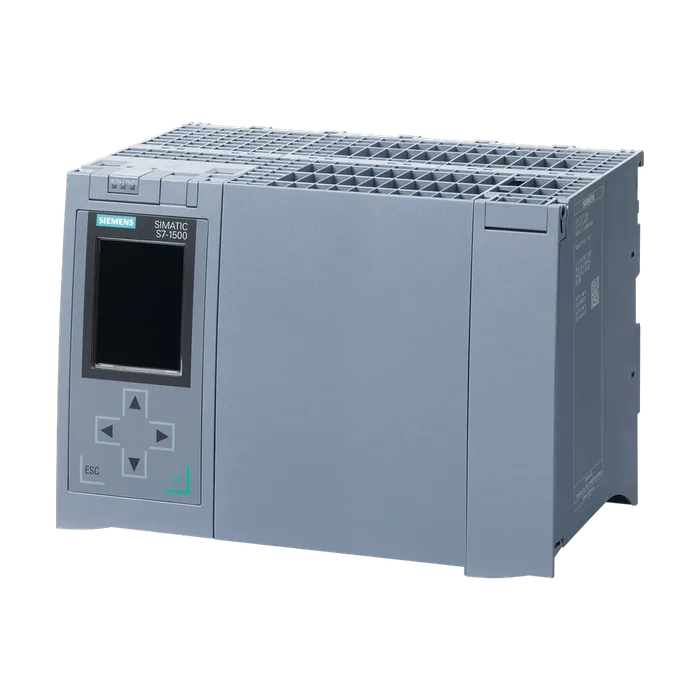

Центральный процессор Siemens 6AG1517-3HP00-4AB0
SIPLUS S7-1500, центральный процессор CPU 1517H-3 PN с конформным покрытием, на основе 6ES7517-3HP00-0AB0 . Центральный процессор CPU 1517H-3 PN, рабочая память 2 МБ для программы и 8 МБ для данных, 1 интерфейс - PROFINET RT с 2х- портовым коммутатором, 2 интерфейс - PROFINET RT, 3 интерфейс - H-SYNC, необходима карта памяти SIMATIC MC
760 210,59 ₽ −22% 596 309 ₽ С НДС
Код товара: 6AG15173HP004AB0
Доступен к заказу
01
Описание
SIPLUS S7-1500, центральный процессор CPU 1517H-3 PN с конформным покрытием, на основе 6ES7517-3HP00-0AB0 . Центральный процессор CPU 1517H-3 PN, рабочая память 2 МБ для программы и 8 МБ для данных, 1 интерфейс - PROFINET RT с 2х- портовым коммутатором, 2 интерфейс - PROFINET RT, 3 интерфейс - H-SYNC, необходима карта памяти SIMATIC MC
Обозначение типа продукта ЦП 1517H-3 PN
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Посредством набора данных Да; Только децентрализованно
Диагональ экрана [см] 6,1 см
Число клавиш 6
Переключатель режимов работы 1
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Потребление тока (номинальное) 1,5 А
Макс. ток включения 2,4 A; Номинальное значение
Нормальная рассеиваемая мощность 24 Вт
Число гнезд для карты памяти SIMATIC 1
Требуется карта памяти SIMATIC Да
Оперативное запоминающее устройство
Встроенное (для программ) 2 Mbyte
Встроенное (для данных) 8 Mbyte
Память загрузки
Вставная (карта памяти SIMATIC), макс. 32 Gbyte
Хранение в буфере
Не требует обслуживания Да
Нормальное время операций побитовой обработки 4 нс
Нормальное время операций со словами 6 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 6 нс
Нормальное время выполнения операций с плавающей точкой 24 нс
Число элементов (всего): 12 000; Блоки (OB, FB, FC, DB) и UDTs
Блоки данных (DB)
Диапазон числовых значений Диапазон числовых значений: от 1 до 59 999
Макс. размер 8 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт
Функциональные блоки (FB)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Функции (FC)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Организационные блоки (OB)
Макс. размер 1 Mbyte
Число свободных организационных блоков циклического выполнения 100
Число организационных блоков прерывания по времени 20
Число организационных блоков прерываний с задержкой 20
Число организационных блоков циклических прерываний 20
Число организационных блоков аппаратного прерывания 50
Число пусковых организационных блоков 100
Число организационных блоков обработки асинхронных ошибок 4
Число организационных блоков обработки синхронных ошибок 2
Число организационных блоков обработки диагностических сигналов 1
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Счетчик IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Таймер IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 768 kbyte
Маркер
Макс. размер 16 kbyte
Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
Настраиваемый остаток Да
Предварительно заданный остаток Локальные данные Нет
На класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
Число модулей ввода-вывода 16 384; макс. количество модулей / подмодули
Периферийная адресная область
Вводы 32 kbyte
Выводы 32 kbyte
В том числе на каждую встроенную подсистему ввода-вывода
Вводы (объем) 16 kbyte
Выводы (объем) 16 kbyte
Частичный образ процесса
Макс. число частичных образов процесса 32
Число контроллеров ввода-вывода
Встроенный 1
Часы
Тип Аппаратные часы
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Счетчик рабочего времени
Число 16
Синхронизация времени
Поддерживается Да
В AS, ведущее устройство Нет
В AS, подчиненное устройство Нет
На Ethernet по NTP Да
Число разъемов PROFINET 1
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X1
Число портов 2
Встроенный коммутатор Да
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Нет
Связь SIMATIC Да; Только серверы
Открытая связь IE Да
ИИнтернет-сервер Нет
Резервирование среды передачи Да
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да
Макс. число подключаемых устройств ввода-вывода 256
Время обновления при RT
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X2
Число портов 1
Встроенный коммутатор Нет
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Нет
Устройство ввода-вывода PROFINET Нет
Связь SIMATIC Да; Только серверы
Открытая связь IE Да
ИИнтернет-сервер Нет
Резервирование среды передачи Нет
Тип интерфейса Вставной интерфейсный модуль (IF)
Вставные интерфейсные модули Модуль синхронизации 6AG1960-1CB00-4AA5 или 6AG1960-1FB00- 4AA5
Тип интерфейса Вставной модуль синхронизации (LWL)
Вставные интерфейсные модули Модуль синхронизации 6AG1960-1CB00-4AA5 или 6AG1960-1FB00- 4AA5
RJ 45 (Ethernet)
100 Мбит/с Да
Автоматическое определение Да
Автоматическая коммутация Да
Сеть Industrial Ethernet, светодиод состояния Да
PROFIsafe Нет
Число соединений
Макс. число соединений 160
Число соединений, резервируемых для ES/HMI/иИнтернета 10
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии 200 ms; PROFINET MRP
Макс. число абонентов в кольце 50
Связь SIMATIC
S7-маршрутизация Нет
S7-связь, в качестве сервера Да
S7-связь, в качестве клиента Нет
Открытая связь IE
Макс. размер данных 64 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да
Макс. размер данных 64 kbyte
Макс. размер данных 2 kbyte; 1 472 байт при UDP Broadcast
UDP-Multicast Да; Макс. 5 цепей Multicast
ИИнтернет-сервер
OPC UA Client Нет
OPC UA Server Нет
Другие протоколы
Программные сообщения Нет
Общий ввод в эксплуатацию (Team Engineering) Нет
Блок состояния Да; до 16 одновременно
Одиночный шаг Состояние/управление Нет
Переменные состояние/управления Да
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных
Из них переменных состояния, макс. 200; на запрос
Из них переменных управления, макс. 200; на запрос
Принудительное исполнение
Принудительное исполнение, переменные Периферийные входы/выходы
Макс. число переменных 200
Диагностический буфер
Есть Да
Макс. число элементов 3 200
Из них устойчивых к отказу сети 1 000
Слежения
Количество слежений с возможностью проектирования 8
Объем памяти на слежение, макс. 512 kbyte
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Индикатор соединения LINK TX/RX Да
Управление перемещениями Нет
Регулятор
PID_Compact Нет
PID_3Step Нет
PID-Temp Нет
Счет и измерение
Высокоскоростной датчик Нет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. 0 °C; = Tмин
Горизонтальный настенный монтаж, макс. 60 °C; = Tmax; дисплей: 50 °C; при рабочей температуре тип. 50 °C дисплей отключается
Вертикальный настенный монтаж, мин. 0 °C; = Tмин
Вертикальный настенный монтаж, макс. 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2: плесневые и грибковые споры (исключая живые организмы)
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Нет
Защита блоков Да
Защита доступа
Пароль для дисплея Да
Степень защиты: защита от записи Да
Степень защиты: защита от записи/чтения Да
Степень защиты: полная защита Да
Ширина 210 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 2 119 g; Интерфейсные модули 2 х 18 г
Артикул 6AG1517-3HP00-4AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85371091
Вес Нетто (Кг) 2,297 Кг
Вид продуктов SIPLUS CPU 1517H-3 PN
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4657
Размер упаковки 1,00 x 1,00 x 1,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1500, центральный процессор CPU 1517H-3 PN с конформным покрытием, на основе 6ES7517-3HP00-0AB0 . Центральный процессор CPU 1517H-3 PN, рабочая память 2 МБ для программы и 8 МБ для данных, 1 интерфейс - PROFINET RT с 2х-портовым коммутатором, 2 интерфейс - PROFINET RT, 3 интерфейс - H-SYNC, необходима карта памяти SIMATIC MC
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1517-3HP00-4AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 132 дня
