Коммуникационный модуль Siemens 6AG1443-5DX05-4XE0
В пути

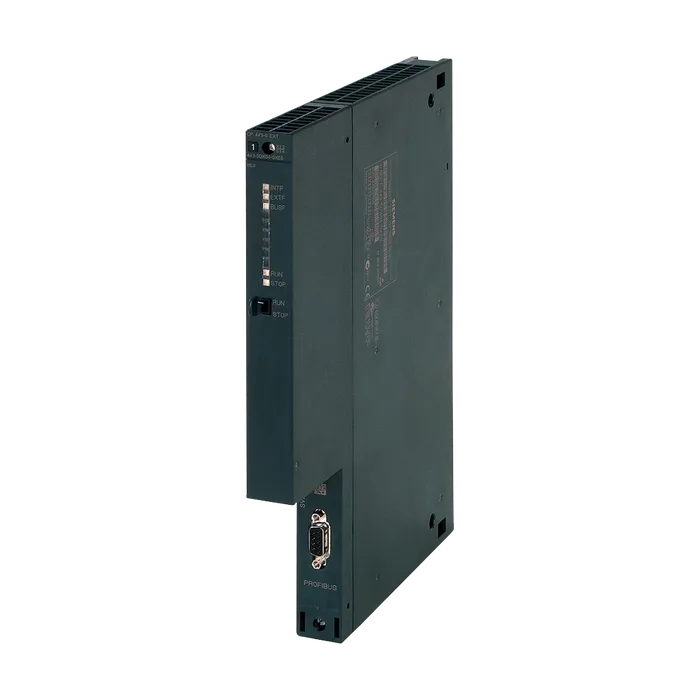

Коммуникационный модуль Siemens 6AG1443-5DX05-4XE0
SIPLUS NET CP443-5, коммуникационный процессор для тяжёлых условий применения, на основе 6GK7443-5DX05-0XE0. Для подключения SIMATIC S7-400 к PROFIBUS, DP, S5-совм., PG/OP- и S7-соединения
236 165,04 ₽ −21% 187 621 ₽ С НДС
Код товара: 6AG14435DX054XE0
Доступен к заказу
01
Описание
SIPLUS NET CP443-5, коммуникационный процессор для тяжёлых условий применения, на основе 6GK7443-5DX05-0XE0. Для подключения SIMATIC S7-400 к PROFIBUS, DP, S5-совм., PG/OP- и S7-соединения
Наименование типа изделия SIPLUS NET CP 443-5 SIPLUS NET CP 443-5 based on 6GK7443-5DX05-0XE0 with conformal coating, 0…+60 °C, communications processor extended for connection of SIMATIC S7-400 on PROFIBUS, DP, S5-compatible PG/OP and S7 communication
Скорость передачи
На интерфейсе 1 / согласно PROFIBUS 9,6 kbit/s ... 12 Mbit/s
Число электрических соединений
На интерфейсе 1 / согласно PROFIBUS 1
Исполнение разъема питания
На интерфейсе 1 / согласно PROFIBUS 9-контактное гнездо Sub-D (RS 485)
Тип напряжения / напряжения питания пост. ток
Напряжение питания / 1 / от объединяющей шины относительный симметричный допуск / при 5 В
Постоянном токе
При 5 В 5 %
Потребляемый ток
От объединяющей шины / при постоянном токе / при 5 В / типичный 0,6 А
Мощность потерь [Вт] 5,5 Вт
Окружающая температура
При эксплуатации 0 ... 60 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Высота над уровнем моря / при высоте над уровнем моря / макс. 5000 м
Окруж. условия / относительно окружающей Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tмин.–
Температуры - атмосферного давления - высоты над (Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tмин.–
Уровнем моря (Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 / 100 %; Допустимая относительная влажность, включая
Макс. конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостей Да; вкл. капли дизельного топлива и масла в воздухе
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно EN 60721-3-6 стойкость к химически активным веществам Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)
Совместимость согласно EN 60721-3-3 Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6 Да
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6 Да; Класс 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Покрытие / для укомплектованных печатных плат / согласно EN 61086 Да; Класс 2 для высокого уровня доступности
Исполнение покрытия / защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки / покрытия / согласно MIL-I-46058C Да; За время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Покрытие Conformal Coating, класс A
Степень защиты IP IP20
Формат модуля Компактный узел S7-400 одинарной ширины
Ширина 25 мм
Высота 290 мм
Глубина 210 мм
Масса нетто 0,65 кг
Число модулей
На каждый CPU / макс. 14
Примечание Количество эксплуатируемых в качестве ведущего устройства блоков CP зависит от количества блоков CP 443-1 Аdvanced, работающих на станции S7-400 в качестве IO-контроллера PROFINET. Суммарно можно использовать 10 блоков CP, в качестве IO-контроллера PROFINET (CP 443-1 Аdvanced) -> макс. 4, в качестве DP-Master (CP 443-5 Extended) -> макс. 10
Число возможных соединений / для открытой связи / с помощью модулей SEND/RECEIVE / макс. 32
Объем данных
Как полезные данные каждого соединения / для открытой связи / с помощью модулей SEND/RECEIVE / макс. 240 byte
Сервис / как ведущее устройство DP
Число ведомых устройств DP
На ведущем устройстве DP / пригодный к работе 125
Объем данных
Адресной области входов / как ведущее устройство DP / всего 4096 byte
Адресной области выходов / как ведущее устройство DP / всего 4096 byte
Адресной области входов / каждого ведомого устройства DP 244 byte
Адресной области выходов / каждого ведомого устройства DP 244 byte
Число возможных соединений / для связи S7
Макс. 48
Режиме
Без DP / макс. 59
С DP / макс. функции изделия / управление, конфигурирование, проектирование конфигурационное программное обеспечение 54
Требуется STEP 7 V5.4 SP 4 или выше/STEP 7 Professional V12 (TIA Portal) или выше
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6AG1443-5DX05-4XE0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,800 Кг
Вид продуктов SIPLUS CP 443-5 Extended
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4575
Размер упаковки 23,30 x 30,30 x 4,10
Единицы Измерения 1 шт.
Описание Продукта SIPLUS NET CP443-5, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, НА ОСНОВЕ 6GK7443-5DX05-0XE0. ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7-400 К PROFIBUS, DP, S5-СОВМ., PG/OP- И S7-СОЕДИНЕНИЯ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1443-5DX05-4XE0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 42 дня
