Модуль ввода-вывода Siemens 6AG1437-8SB00-7AY0
Доступен к заказу
Модуль ввода-вывода Siemens 6AG1437-8SB00-7AY0

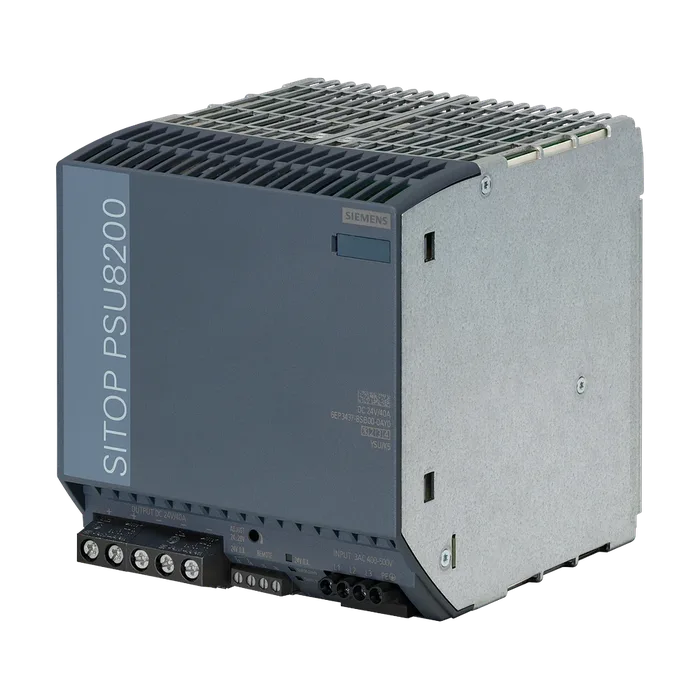

SIPLUS PSU8200 3ph DC 24V 40A SIPLUS PS, блок питания PSU8200 3ph DC 24V/40A рабочая температура -25 ... +70°C, с конформным покрытием, на основе 6EP3437-8SB00-0AY0 . Стабилизированный блок питания. Вход: 3хфазный 400-500 В, выход: =24 В/40 A
60 346,33 ₽ −20% 47 996 ₽ С НДС
Код товара: 6AG14378SB007AY0
Доступен к заказу
01
Описание
SIPLUS PSU8200 3ph DC 24V 40A SIPLUS PS, блок питания PSU8200 3ph DC 24V/40A рабочая температура -25 ... +70°C, с конформным покрытием, на основе 6EP3437-8SB00-0AY0 . Стабилизированный блок питания. Вход: 3хфазный 400-500 В, выход: =24 В/40 A
Вид сети "Интернет" на базе электросети 3-фазный переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 400 В
Макс. ном. значение 500 В
Исходное значение 320 В
Конечное значение 575 В
Исполнение входа широкодиапазонный вход Да
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 10 мс
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 45 ... 65 Гц
Входной ток
При ном. значении входного напряжения 400 В 2,1 А
При ном. значении входного напряжения 500 В 1,7 А
Ограничение тока тока включения при 25 °C макс. 13 А
Значение I2t макс. 2,24 A²·s
Исполнение устройства защиты отсутствует
В сетевом проводе требуется: LS-переключатель трёхполюсного подключения от 10 ... до 16 A характеристика C или силовой выключатель 3RV2011- 1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,2 %
Остаточная пульсация
Макс. 100 мВ
Пик напряжения
Макс. 240 мВ
Регулируемое выходное напряжение 24 ... 28 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; макс. 960 Вт с
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Характеристика выходного напряжения при включении минимальное колебание (< 2 %)
Время задержки срабатывания макс. 0,1 s
Время нарастания напряжения выходного напряжения
Макс. 100 мс
Выходной ток
Ном. значение 40 А
Расчетный диапазон 0 ... 40 A; +60 ... +70 °C: снижение номинальных значений 4%/K
Отдаваемая активная мощность типичный 960 Вт
Кратковременный ток перегрузки
При коротком замыкании в рабочем режиме типичный 120 А
Допустимая длительность макс. тока
При коротком замыкании в рабочем режиме 25 мс
Постоянный ток перегрузки
При коротком замыкании в режиме разгона типичный 44 А
Характеристика изделия
Параллельное соединение оборудования Да; переключаемая характеристика
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 66 Вт
На холостом ходу макс. 4 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 3 %
Время регулирования
Макс. 10 мс
Исполнение защиты от перенапряжений < 31,8 B
Порог срабатывания при ограничении тока типичный 44 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания выборочная характеристика при постоянном токе ок. 44 A или отключение с сохранением
Действующее значение
Типичный 50 А
Перегрузочная способность по току в штатном режиме допускает перегрузку до 150 % номинального тока Ia до 5 с/мин
Исполнение индикатора для перегрузки и коротких Светодиод жёлтый для "Перегрузки", светодиод красный для
Замыканий "отключения с сохранением"
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 1 мА
Типичный 0,6 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при эксплуатации -25 ... +70 °C; при естественной конвекции.
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовой зажим
На входе L1, L2, L3, PE: по 1 винтовому зажиму для 0,5 ... 4 мм² одно- /тонкопроволочный
На выходе +: по 2 винтовых зажима для 0,5 ... 16 мм²; -: по 3 винтовых зажима для 0,5 ... 16 мм²
Для вспомогательных контактов 13, 14 (сигнал оповещения), 15, 16 (Remote): по 1 винтовому зажиму для 0,05 ... 2,5 мм²
Ширина корпуса 135 мм
Высота корпуса 145 мм
Глубина корпуса 150 мм
Необходимое расстояние
Вверху 40 мм
Внизу 40 мм
Слева 0 мм
Справа 0 мм
Масса нетто 3,3 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x15
Электрические принадлежности Буферный модуль
Механические принадлежности Табличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20
Среднее время между отказами (MTBF) при 40 °C 517 015 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1437-8SB00-7AY0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044095
Вес Нетто (Кг) 3,300 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4626
Размер упаковки 22,50 x 22,00 x 18,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS PS, блок питания PSU8200 3ph DC 24V/40A рабочая температура -25 ... +70°C, с конформным покрытием, на основе 6EP3437-8SB00-0AY0 . Стабилизированный блок питания. Вход: 3хфазный 400-500 В, выход: =24 В/40 A
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1437-8SB00-7AY0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 73 дня
