Модуль ввода-вывода Siemens 6AG1436-2BA10-7AA0
Доступен к заказу
Модуль ввода-вывода Siemens 6AG1436-2BA10-7AA0

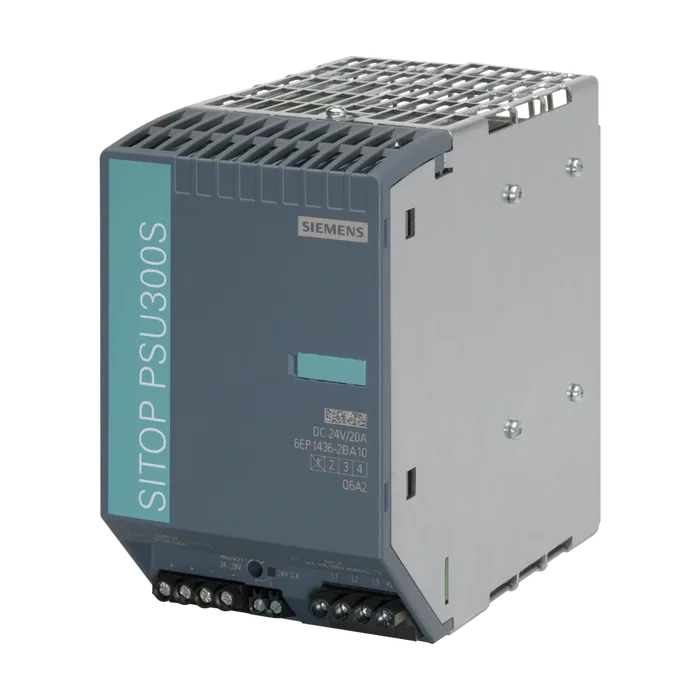

SIPLUS PS, блок питания PSU300S 20 А, для тяжёлых условий, раб. Темп. -25... +70°C, на основе 6EP1436-2BA10
37 725,15 ₽ −19% 30 393 ₽ С НДС
Код товара: 6AG14362BA107AA0
Доступен к заказу
01
Описание
SIPLUS PS, блок питания PSU300S 20 А, для тяжёлых условий, раб. Темп. -25... +70°C, на основе 6EP1436-2BA10
Вид сети "Интернет" на базе электросети 3-фазный переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 400 В
Макс. ном. значение 500 В
Исходное значение 340 В
Конечное значение 550 В
Исполнение входа широкодиапазонный вход Да
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 6 мс
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 400 В 1,2 А
При ном. значении входного напряжения 500 В 1 А
Ограничение тока тока включения при 25 °C макс. 36 А
Значение I2t макс. 0,9 A²·s
Исполнение устройства защиты отсутствует
В сетевом проводе требуется: LS-переключатель трёхполюсного подключения от 6 ... до 16 A характеристика C или силовой выключатель 3RV2011- 1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489-listed, DIVQ)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,5 %
При медленных отклонениях омической нагрузки 1 %
Остаточная пульсация
Макс. 150 мВ
Пик напряжения
Макс. 240 мВ
Регулируемое выходное напряжение 24 ... 28 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; макс. 480 Вт с
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 1,5 s
Время нарастания напряжения выходного напряжения
Типичный 30 мс
Макс. 500 мс
Выходной ток
Ном. значение 20 А
Расчетный диапазон 0 ... 20 А
Отдаваемая активная мощность типичный 480 Вт
Кратковременный ток перегрузки
При коротком замыкании в режиме разгона типичный 35 А
При коротком замыкании в рабочем режиме типичный 35 А
Допустимая длительность макс. тока
При коротком замыкании в режиме разгона 100 мс
При коротком замыкании в рабочем режиме 100 мс
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 47 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 3 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 3 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 2 мс
При скачке нагрузки с 100 % до 50 % типичный 2 мс
Время регулирования
Макс. 10 мс
Исполнение защиты от перенапряжений в случае внутренней ошибки Ua < 35 B
Порог срабатывания при ограничении тока типичный 25,5 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Электронное отключение, самостоятельный повторный запуск
Действующее значение
Макс. 7 А
Перегрузочная способность по току в штатном режиме допускает перегрузку до 150 % номинального тока Ia до 5 с/мин
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178, трансформатор по EN 61558-2-16
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 1 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при эксплуатации -40 ... +60 °C; при естественной конвекции (естественная конвекция)
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовой зажим
На входе L1, L2, L3, PE: по 1 винтовому зажиму для 0,5 ... 4 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,2 ... 4 мм²
Для вспомогательных контактов 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,05 ... 2,5 мм²
Ширина корпуса 90 мм
Высота корпуса 145 мм
Глубина корпуса 150 мм
Необходимое расстояние
Вверху 40 мм
Внизу 40 мм
Слева 0 мм
Справа 0 мм
Масса нетто 1,6 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Резервный модуль, Буферный модуль, модуль селективности, DC USV
Механические принадлежности Табличка маркировки прибора 20 мм × 7 мм, светло-бирюзовый 3RT1900-1SB20
Среднее время между отказами (MTBF) при 40 °C 500 000 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1436-2BA10-7AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044095
Вес Нетто (Кг) 1,844 Кг
Вид продуктов SIPLUS PS PSU300S
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4626
Размер упаковки 16,50 x 19,00 x 10,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS PS, БЛОК ПИТАНИЯ PSU300S 20 A, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ, РАБ. ТЕМП. -25 ... +70°C, НА ОСНОВЕ 6EP1436-2BA10
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1436-2BA10-7AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 122 дня
