Модуль ввода-вывода Siemens 6AG1434-2BA20-7AA0

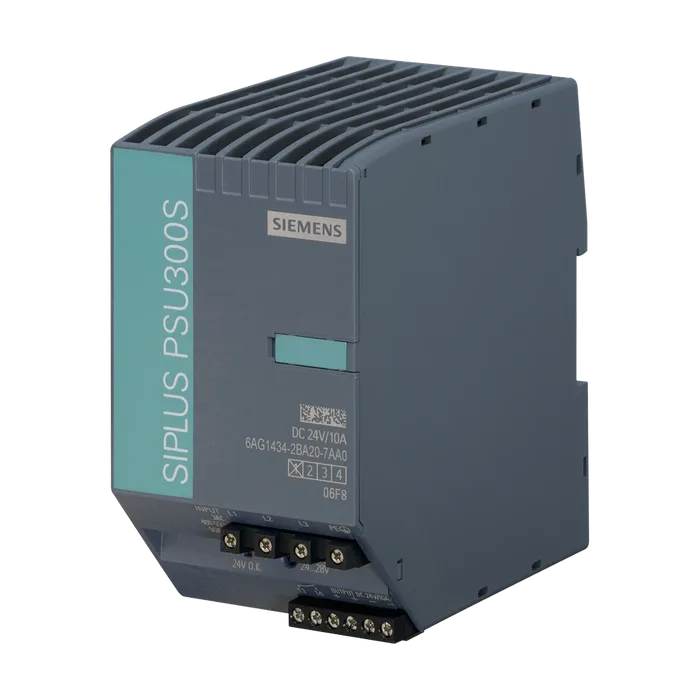

SIPLUS PS, блок питания PSU300S 10 А, рабочая температура -25°C…+70°C, со стойким покрытием, на основе 6EP1434-2BA20. Стабилизированный блок питания, вход: 3х-фазный ~400-500 В, выход: =24 В/5 A
35 080,22 ₽ −19% 28 499 ₽ С НДС
Код товара: 6AG14342BA207AA0
Доступен к заказу
01
Описание
SIPLUS PS, блок питания PSU300S 10 А, рабочая температура -25°C…+70°C, со стойким покрытием, на основе 6EP1434-2BA20. Стабилизированный блок питания, вход: 3х-фазный ~400-500 В, выход: =24 В/5 A
Вид сети "Интернет" на базе электросети 3-фазный переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 400 В
Макс. ном. значение 500 В
Исходное значение 340 В
Конечное значение 550 В
Исполнение входа широкодиапазонный вход Да
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 7 мс
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 400 В 0,7 А
При ном. значении входного напряжения 500 В 0,6 А
Ограничение тока тока включения при 25 °C макс. 20 А
Значение I2t макс. 0,5 A²·s
Исполнение устройства защиты отсутствует
В сетевом проводе требуется: LS-переключатель трёхполюсного подключения от 3 ... до 16 A характеристика C или силовой выключатель 3RV2011- 1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489-listed, DIVQ)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,15 %
Остаточная пульсация
Макс. 200 мВ
Пик напряжения
Макс. 240 мВ
Регулируемое выходное напряжение 24 ... 28 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; макс. 240 Вт с
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Характеристика выходного напряжения при включении отклонение напряжения Ua < 5 %
Время задержки срабатывания макс. 1,5 s
Время нарастания напряжения выходного напряжения
Типичный 50 мс
Макс. 500 мс
Выходной ток
Ном. значение 10 А
Расчетный диапазон 0 ... 10 A; 12 A до +45 °C; +60 ... +70 °C: снижение номинальных значений 5%/K
Отдаваемая активная мощность типичный 240 Вт
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 23 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 1 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 3 мс
При скачке нагрузки с 100 % до 50 % типичный 3 мс
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 3 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 4 мс
При скачке нагрузки с 90 % до 10 % типичный 4 мс
Макс. 10 мс
Исполнение защиты от перенапряжений в случае внутренней ошибки Ua < 35 B
Порог срабатывания при ограничении тока типичный 13 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Характеристика при постоянном токе
Действующее значение
Макс. 16 А
Перегрузочная способность по току в штатном режиме допускает перегрузку до 150 % номинального тока Ia до 5 с/мин
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178, трансформатор по EN 61558-2-16
Класс защиты оборудования класс I
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при -40; Пуск @ -25 °C ... +70 °C; при естественной конвекции
Эксплуатации (естественная конвекция)
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовой зажим
На входе L1, L2, L3, PE: по 1 винтовому зажиму для 0,05 ... 2,5 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,2 ... 2,5 мм²
Для вспомогательных контактов 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,2 ... 2,5 мм²
Ширина корпуса 70 мм
Высота корпуса 125 мм
Глубина корпуса 120 мм
Масса нетто 0,7 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Резервный модуль, Буферный модуль, модуль селективности, DC USV
Механические принадлежности Табличка маркировки прибора 20 мм × 7 мм, светло-бирюзовый 3RT1900-1SB20
Среднее время между отказами (MTBF) при 40 °C 500 000 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1434-2BA20-7AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044095
Вес Нетто (Кг) 0,700 Кг
Вид продуктов SIPLUS PS PSU300S
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4626
Размер упаковки 13,00 x 13,50 x 7,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS PS, блок питания PSU300S 10 A, рабочая температура -25°C…+70°C, со стойким покрытием, на основе 6EP1434-2BA20 . Стабилизированный блок питания, вход: 3х-фазный ~400-500 В выход: =24 В/5 A
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1434-2BA20-7AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 72 дня
