Модуль ввода-вывода Siemens 6AG1431-0HH00-4AB0
Доступен к заказу

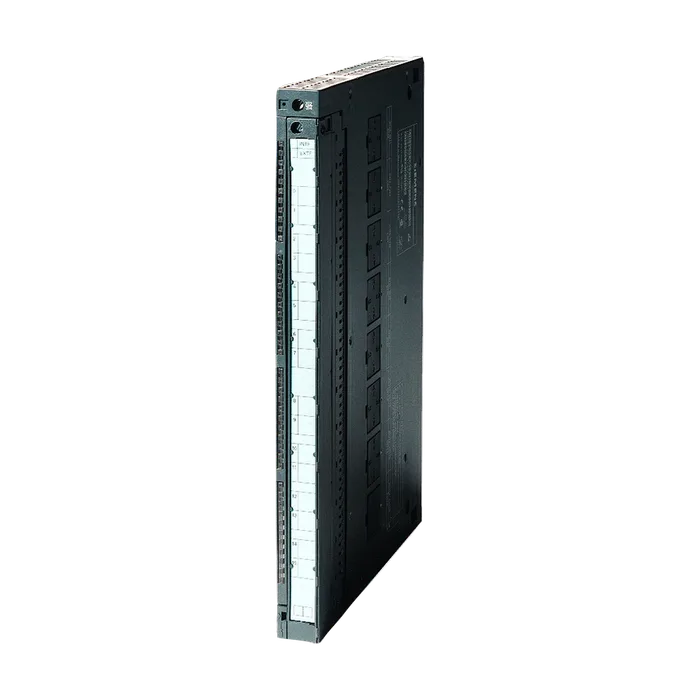

Модуль ввода-вывода Siemens 6AG1431-0HH00-4AB0
SIPLUS модуль аналогового ввода SM431 16AI, для тяжёлых рабочих условий на основе 6ES7431-0HH00-0AB0
127 861,83 ₽ −21% 101 382 ₽ С НДС
Код товара: 6AG14310HH004AB0
Доступен к заказу
01
Описание
SIPLUS модуль аналогового ввода SM431 16AI, для тяжёлых рабочих условий на основе 6ES7431-0HH00-0AB0
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 V; необходимо только для питания 2-проводных измерительных преобразователей
Защита от перепутывания полярности Да
Из источника напряжения нагрузки L+ (без нагрузки), 400 mA; при 16 подключенных, полностью управляемых 2-
Макс. проводных измерительных преобразователях
Из шины на задней стойке 5 В пост. тока, макс. 100 мА
Нормальная рассеиваемая мощность 2 Вт
Число аналоговых входов 16
При измерении напряжения/тока 16
Макс. допустимое входное напряжение для входа 20 V; 20 В пост. тока при длительной нагрузке; 75 В пост. тока в
Напряжения (предел разрушения) течение макс. 1 с (коэффициент заполнения 1:20)
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Нормальный стабилизированный измерительный ток для датчика сопротивления 1,67 мА
Входные диапазоны
Напряжение Да
Ток Да
Термоэлемент Нет
Резистивный термометр Нет
Сопротивление Нет
Входные диапазоны (номинальные значения), напряжения
Входное сопротивление (от 1 В до 5 В) 100 kΩ
Сопротивление на входе (от -1 до 1 В) 10 MΩ
Сопротивление на входе (от -10 до 10 В) 100 kΩ
Диапазоны входных параметров (номинальные значения), ток
Входное сопротивление (от -20 мА до +20 мА) 50 Ω
Входное сопротивление (от 4 мА до 20 мA) 50 Ω
Длина провода
Экранированные, макс. 200 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 13 bit
Настраиваемое время интегрирования Да
Основное время преобразования (мс) 55 / 65 мс
Время интегрирования (мс) 50 / 60 мс
Подавление напряжения помех для частоты помех f1 в Гц 50 / 60 Гц
Основное время выполнения для узла (все каналы разрешены) 1 040 ms; 880 / 1 040 мс
Соединение сигнального датчика
Для измерения напряжения Да; возможно
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,01 %/K
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,65 %; 1,0 % при 1 - 5 В; 0,65 % при ±1 В, ±10 В
Ток относительно диапазона входных параметров, (+/-) 0,65 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,25 %; 0,5 % при 1 - 5 В; 0,25 % при ±1 В, ±10 В
Ток относительно диапазона входных параметров, (+/-) 0,25 %; при ±20 мА, от 4 до 20 мА
Диагностическая функция Нет
Гальваническая развязка аналоговых вводов
Гальваническая развязка аналоговых вводов Нет
Между каналами Нет
Между каналами и шиной на задней стенке Нет
Между каналами и напряжением нагрузки L+ Нет
Изоляция, испытанная посредством 500 В пост. тока между шиной и местным заземлением
Температура окружающей среды при эксплуатации
Мин. 0 °C; = Tмин
Макс. 60 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам 2/3 согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением 26.02.2023 © Copyright Siemens фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 25 мм
Высота 290 мм
Глубина 210 мм
Масса, прибл. 500 г
Артикул 6AG1431-0HH00-4AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,800 Кг
Вид продуктов Модули аналоговых входов SIPLUS SM 431
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4656
Размер упаковки 23,30 x 30,10 x 4,10
Единицы Измерения 1 шт.
Описание Продукта SIPLUS МОДУЛЬ АНАЛОГОВОГО ВВОДА SM431 16AI, ДЛЯ ТЯЖЁЛЫХ РАБОЧИХ УСЛОВИЙ НА ОСНОВЕ 6ES7431-0HH00-0AB0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1431-0HH00-4AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 47 дней
