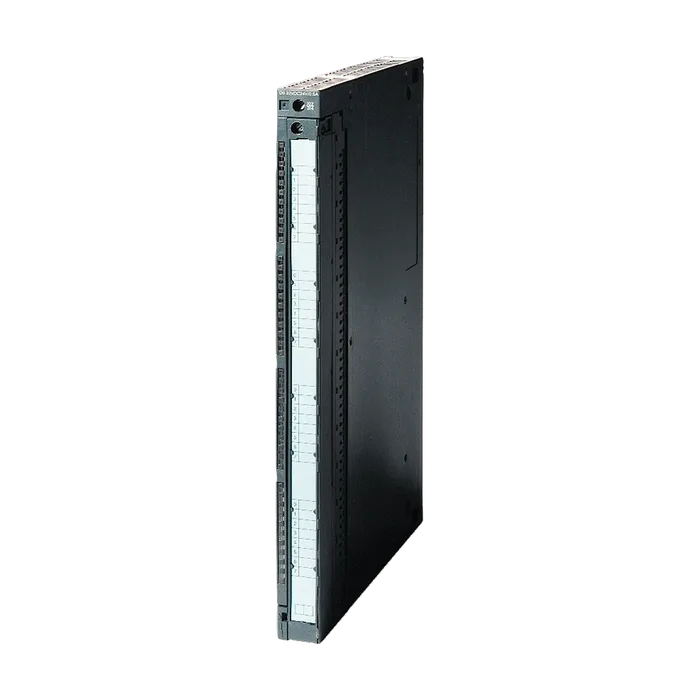

Модуль ввода-вывода Siemens 6AG1422-1BL00-2AA0
Доступен к заказу
Модуль ввода-вывода Siemens 6AG1422-1BL00-2AA0
SIPLUS модуль дискретного вывода SM422 32DO, рабочая температура -25...+60 град. Цельсия, на основе модуля 6ES7422-1BL00-0AA0
67 376,29 ₽ −20% 54 137 ₽ С НДС
Код товара: 6AG14221BL002AA0
Доступен к заказу
01
Описание
SIPLUS модуль дискретного вывода SM422 32DO, рабочая температура -25...+60 град. Цельсия, на основе модуля 6ES7422-1BL00-0AA0
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Из источника напряжения нагрузки L+ (без нагрузки), макс. 30 мА
Из шины на задней стойке 5 В пост. тока, макс. 200 мА
Нормальная рассеиваемая мощность 4 Вт
Вид выходов 32
Защита от короткого замыкания Да; с электронным срабатыванием
Нормальный порог срабатывания от 0,7 до 1,5 А
Ограничение индуктивного напряжения отключения -27 В
Включение цифрового входа Да; возможно
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "1", мин. L+ (-0,3 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "1", диапазон допустимых значений, мин. 5 мА
Для сигнала "1", диапазон допустимых значений, макс. 0,6 А
Для сигнала "0", ток покоя, макс. 0,3 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 1 мс
С "1" на "0", макс. 1 мс
Параллельное подключение двух выходов
Для повышения мощности Да; возможно (только выходы одной группы)
Для резервного включения нагрузки Да; возможно (только выходы одной группы)
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 0,5 Гц
При индуктивной нагрузке (согласно IEC 60947-5- 2 Hz; 2 Гц при 0,3 A; 0,5 Гц при 0,5 А
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов (на узел)
Все монтажные положения
До 40 °C, макс. 4 А
До 60 ℃, макс. 2 A; по 8 соседних выходов
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Диагностическая функция Нет
Гальваническая развязка цифровых выводов
Между каналами Нет
Между каналами, в блоках для 32
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 500 В пост. тока
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 60 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 25 мм
Высота 290 мм
Глубина 210 мм
Масса, прибл. 600 г
Артикул 6AG1422-1BL00-2AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,784 Кг
Вид продуктов SIPLUS SM 422: модуль вывода дискретных сигналов
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4656
Размер упаковки 23,00 x 30,00 x 3,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM422 32DO, РАБОЧАЯ ТЕМПЕРАТУРА -25...+60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ МОДУЛЯ 6ES7422-1BL00-0AA0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1422-1BL00-2AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 57 дней
