Коммуникационный модуль Siemens 6AG1344-0SB00-7AY0
В пути
Коммуникационный модуль Siemens 6AG1344-0SB00-7AY0

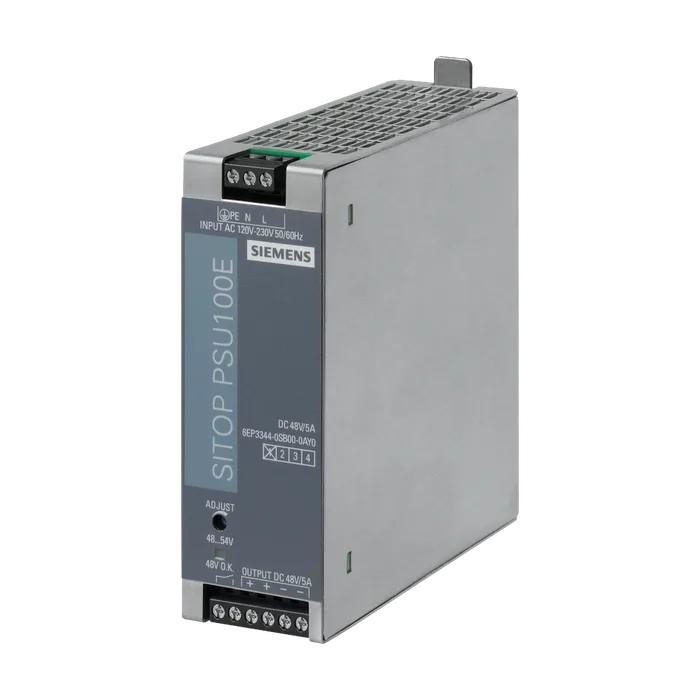

SIPLUS PSU100E 48 V/5 A SIPLUS PS, стабилизированный блок питания PSU100E 48V/5A, рабочая температура -40 ... +70°C, пуск при -25°C, с конформным покрытием, на основе 6EP3344-0SB00-0AY0 . Cтабилизированный блок питания. Вход: ~120 / 230 В Выход: =48 В/5 A
52 481,12 ₽ −22% 41 077 ₽ С НДС
Код товара: 6AG13440SB007AY0
Доступен к заказу
01
Описание
SIPLUS PSU100E 48 V/5 A SIPLUS PS, стабилизированный блок питания PSU100E 48V/5A, рабочая температура -40 ... +70°C, пуск при -25°C, с конформным покрытием, на основе 6EP3344-0SB00-0AY0 . Cтабилизированный блок питания. Вход: ~120 / 230 В Выход: =48 В/5 A
Вид сети "Интернет" на базе электросети 1-фазный переменный ток
Напряжение питания
1 при переменном токе ном. значение 100 В
2 при переменном токе ном. значение 230 В
Входное напряжение
1 при переменном токе 85 ... 132 В
2 при переменном токе 170 ... 264 В
Исполнение входа широкодиапазонный вход Нет
Условия эксплуатации буферизации отключения сети при Ue = 120/230 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 30 мс
Условия эксплуатации буферизации отключения сети при Ue = 120/230 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 4,4 А
При ном. значении входного напряжения 230 В 2 А
Ограничение тока тока включения при 25 °C макс. 58 А
Значение I2t макс. 1,5 A²·s
Исполнение устройства защиты T 6,3 A (недоступно), припаянный
В сетевом проводе рекомендованный LS-переключатель: с 10 A характеристика C
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 48 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 48 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,2 %
При медленных отклонениях омической нагрузки 0,5 %
Остаточная пульсация
Макс. 50 мВ
Типичный 30 мВ
Пик напряжения
Макс. 150 мВ
Типичный 100 мВ
Регулируемое выходное напряжение 48 ... 54 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; макс. 240 Вт с
Исполнение индикатора для штатного режима работы Светодиод зелёный для 48 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 48 В O.K.
Характеристика выходного напряжения при включении отклонение напряжения Ua ок. 2 %
Время задержки срабатывания макс. 1,5 s
Время нарастания напряжения выходного напряжения
Типичный 15 мс
Макс. 500 мс
Выходной ток
Ном. значение 5 А
Расчетный диапазон 0 ... 5 A; +60 ... +70 °C: снижение номинальных значений 5%/K
Отдаваемая активная мощность типичный 240 Вт
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 12 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,3 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 1 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 0,5 мс
При скачке нагрузки с 90 % до 10 % типичный 0,5 мс
Макс. 1 мс
Исполнение защиты от перенапряжений < 60 B
Порог срабатывания при ограничении тока типичный 5,3 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Электронное отключение, самостоятельный повторный запуск
Действующее значение
Типичный 8,7 А
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 1 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 61000-6-4
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при -40; Пуск @ -25 °C ... +70 °C; при естественной конвекции
Эксплуатации (естественная конвекция)
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовой зажим
На входе L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,5 ... 2,5 мм²
Для вспомогательных контактов 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,5 ... 2,5 мм²
Ширина корпуса 42 мм
Высота корпуса 125 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,5 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Среднее время между отказами (MTBF) при 40 °C 1 050 000 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1344-0SB00-7AY0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044095
Вес Нетто (Кг) 0,843 Кг
Вид продуктов Обзор заказных данных
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4626
Размер упаковки 19,00 x 22,00 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS PS, стабилизированный блок питания PSU100E 48V/5A, рабочая температура -40 ... +70°C, пуск при -25°C, с конформным покрытием, на основе 6EP3344-0SB00-0AY0 . Cтабилизированный блок питания. Вход: ~120 / 230 В Выход: =48 В/5 A
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1344-0SB00-7AY0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 42 дня
