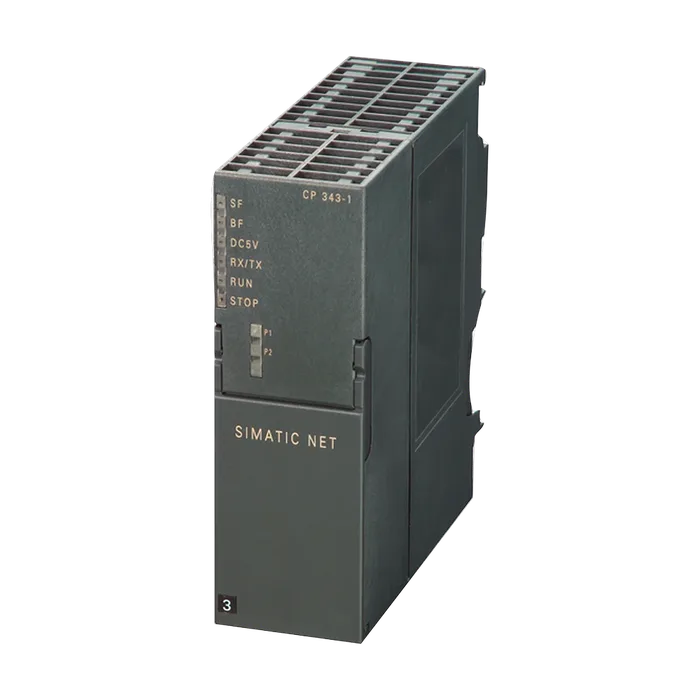

SIPLUS NET CP343-1, -25...+70 °C, с конформным покрытием, на базе 6GK7343-1EX30-0XE0. Коммуникационный процессор для подключения SIMATIC S7-300 к Industrial Ethernet, через ISO и TCP/IP, PROFINET IO-CONTROLLER или PROFINET IO-DEVICE, встроенный 2-портовый коммутатор ERTEC200, S7-COMM., FETCH/WRITE, SEND/RCV с и без RFC1006, MULTICAST DHCP, синхронизация NTC-CPU, диагностика, инициализация через LAN, 2x RJ45 для LAN с 10/100, мбит/с
207 905,97 ₽−20%167 240 ₽С НДС
Код товара: 6AG13431EX307XE0
Доступен к заказу
01
Описание
SIPLUS NET CP343-1, -25...+70 °C, с конформным покрытием, на базе 6GK7343-1EX30-0XE0. Коммуникационный процессор для подключения SIMATIC S7-300 к Industrial Ethernet, через ISO и TCP/IP, PROFINET IO-CONTROLLER или PROFINET IO-DEVICE, встроенный 2-портовый коммутатор ERTEC200, S7-COMM., FETCH/WRITE, SEND/RCV с и без RFC1006, MULTICAST DHCP, синхронизация NTC-CPU, диагностика, инициализация через LAN, 2x RJ45 для LAN с 10/100, мбит/с
Наименование типа изделияSIPLUS NET CP 343-1 SIPLUS NET CP 343-1 based on 6GK7343-1EX30-0XE0 with conformal coating, -25…+70 °C, communications processor for connection of SIMATIC S7-300 to Industrial Ethernet via ISO and TCP/IP, PROFINET IO controller or PROFINET IO device, integrated 2-port switch ERTEC 200 S7 communication, fetch/write, send/receive with and without RFC1006, multicast DHCP, NTC-CPU sync, diagnostics, initialization via LAN,
Скорость передачи
На интерфейсе 110 ... 100 Mbit/s
Число интерфейсов / согласно стандарту Industrial Ethernet2
Число электрических соединений
На интерфейсе 1 / согласно стандарту Industrial Ethernet2
Для источника питания1
Исполнение разъема питания
Интерфейса Industrial EthernetПорт RJ45
На интерфейсе 1 / согласно стандарту Industrial EthernetПорт RJ45
Исполнение разъема питания
Для источника питания2-контактный вставной клеммник
Тип напряжения / напряжения питанияпост. ток
Напряжение питания / 1 / от объединяющей шины5 В
Напряжение питания24 В
Напряжение питания / внешний24 В
Напряжение питания / внешний / при постоянном токе / ном. значение24 В
Относительный положительный допуск / при постоянном токе / при 24 В20 %
Относительный отрицательный допуск / при постоянном токе / при 24 В15 %
Потребляемый ток
От объединяющей шины / при постоянном токе / при 5 В / типичный0,2 А
От внешнего напряжения питания / при постоянном токе / при 24 В / типичный0,16 А
От внешнего напряжения питания / при постоянном токе / при 24 В / макс.0,2 А
Мощность потерь [Вт]5,8 Вт
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Высота над уровнем моря / при высоте над уровнем моря / макс.5000 м
Окруж. условия / относительно окружающейTмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tмин.–
Температуры - атмосферного давления - высоты над(Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tмин.–
Уровнем моря(Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 /100 %; Допустимая относительная влажность, включая
Макс.конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостейДа; вкл. капли дизельного топлива и масла в воздухе
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно EN 60721-3-6Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6Да
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно EN 60721-3-6Да; Класс 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Покрытие / для укомплектованных печатных плат / согласно EN 61086Да; Класс 2 для высокого уровня доступности
Исполнение покрытия / защита от загрязнений согласно EN 60664-3Да; Защита типа 1
Способ проверки / покрытия / согласно MIL-I-46058CДа; За время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830AДа; Покрытие Conformal Coating, класс A
Степень защиты IPIP20
Формат модуляКомпактный узел S7-300 одинарной ширины
Ширина40 мм
Высота125 мм
Глубина120 мм
Масса нетто0,22 кг
Число абонентов многоадресной передачи16
Число возможных соединений / для связи S7
Макс.16
Число активных соединений / в многопротокольном режиме32
Паспортные параметры / связь PROFINET / как контроллер ввода-выводаPN
Число внешних ветвей ввода/вывода PN / при PROFINET / на каждую монтажную стойку1
Объем данных
Как полезные данные для входных переменных / как контроллер PROFINET IO / макс.1 Kibyte
Как полезные данные для выходных переменных / как контроллер PROFINET IO / макс.1 Kibyte
Как полезные данные для входных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.240 byte
Как полезные данные для выходных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.240 byte
Паспортные параметры / связь PROFINET / как устройство ввода-вывода объем данныхPN
Как полезные данные для входных переменных / как устройство PROFINET IO / макс.512 byte
Как полезные данные для выходных переменных / как устройство PROFINET IO / макс.512 byte
Как полезные данные для входных переменных / на каждый субмодуль как устройство PROFINET IO240 byte
Как полезные данные для выходных переменных / на каждый субмодуль как устройство PROFINET IO240 byte
Как полезные данные для диапазона согласованности каждого субмодуля240 byte
Число субмодулей / на каждое устройство PROFINET IO функции изделия / управление, конфигурирование, проектирование32
Функция изделия / поддержка MIBДа
Протокол / поддерживается
Конфигурационное программное обеспечение
ТребуетсяSTEP 7 с V5.4 SP 2
Комплектация изделия / коммутаторДа
Функция изделия
При IRT / коммутатор PROFINET IOДа
Конфигурирование с помощью STEP 7Да
Функция изделия
Кольцевое резервированиеДа
Менеджер резервированияНет
Протокол / поддерживается / Media Redundancy Protocol (MRP)Да
Функция изделия
Список управления доступом (ACL) - на основеIP Да
Список управления доступом (ACL) - на основе для ПЛК/маршрутизацииIP Нет
Отключение ненужных сервисовДа
Функция изделия / поддержка SICLOCKДа
Протокол / поддерживается
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Toolhttp://www.siemens.com/snst
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать
Артикул6AG1343-1EX30-7XE0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,287 Кг
Вид продуктовSIPLUS CP 343-1
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4575
Размер упаковки13,20 x 15,20 x 5,10
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS NET CP343-1 -25... +70 ГРАД. C WITH CONFORMAL COATING BASED ON 6GK7343-1EX30-0XE0 . COMMUNIKATIONS PROCESSOR FOR CONNECTING SIMATIC S7-300 TO IND. ETHERNET VIA ISO AND TCP/IP, PROFINET IO-CONTROLLER OR PROFINET IO-DEVICE, INTEGR. 2-PORT SWITCH ERTEC200 S7-COMM. , FETCH/WRITE, SEND/RCV W. AND W/O RFC1006,MULTICAST DHCP, NTC-CPU SYНЗ, DIAGНОSTIC, INITIALIZATION VIA LAN, 2 X RJ45 CONNECT. FOR LAN WITH 10/100 MBIT/S
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1343-1EX30-7XE0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
