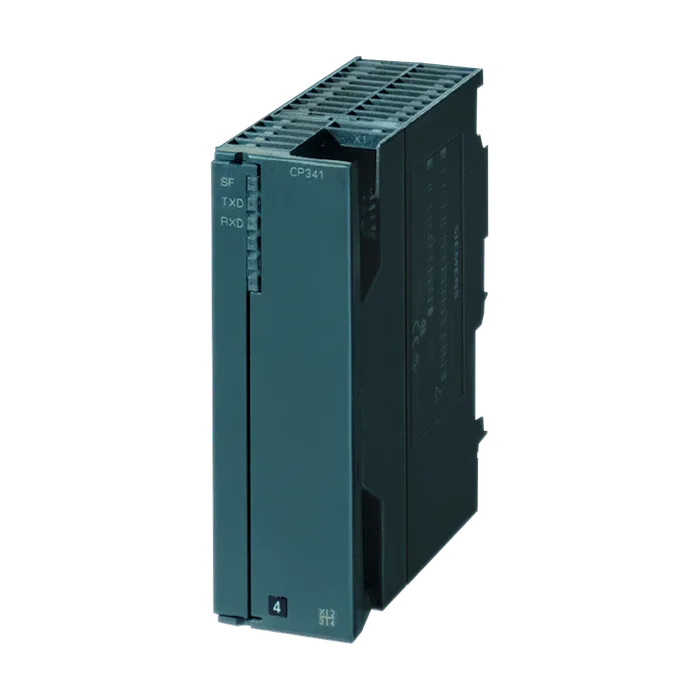

SIPLUS S7-300, коммуникационный процессор CP341 RS422/485, диапазон рабочих температур -25...+70 град. Цельсия с конформным покрытием, на основе модуля 6ES7341-1CH02-0AE0
142 339,38 ₽−20%113 686 ₽С НДС
Код товара: 6AG13411CH027AE0
Доступен к заказу
01
Описание
SIPLUS S7-300, коммуникационный процессор CP341 RS422/485, диапазон рабочих температур -25...+70 град. Цельсия с конформным покрытием, на основе модуля 6ES7341-1CH02-0AE0
Обозначение типа продуктаCP 341
Номинальное значение (пост. ток)
24 В пост. токаДа
Из источника напряжения питания L+, макс.100 мА
Из шины на задней стойке 5 В пост. тока, макс.70 мА
Нормальная рассеиваемая мощность1,6 Вт
Макс. рассеиваемая мощность2,4 Вт
Интерфейсы/тип шиныRS 422 / 485 (X.27)
Число интерфейсов1; с гальваническим развязкой
Мин. скорость передачи данных0,3 kbit/s
Макс. скорости передачи данных115,2 kbit/s
Двухточечное соединение
Макс. длина провода1 200 м
Поддерживаемые принтерыпоследовательные принтеры
Тип штекера15-полюсное гнездо Sub-D
Встроенный драйвер протокола
Макс. длина телеграммы
Скорость передачи данных, RS 422/485
По протоколу 3964 (R), макс.115,2 kbit/s
По протоколу ASCII, макс.115,2 kbit/s
С драйвером принтера, макс.115,2 kbit/s
По протоколу RK 512 (R), макс.115,2 kbit/s
Маркировка CEДа
Допуск ULДа; Файл E239877
RCM (ранее C-TICK)Да
Допуск КСДа
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин
Макс.70 °C; = Tмакс; 60 ℃ @ использование UL/cUL, ATEX и FM
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Блок
Макс. размер функционального блока в ОЗУ6 100 byte; Передача данных, отправка и прием
Исполнение электрического соединения для напряжения питания3 винтовые клеммы: L+, M, земля
Ширина40 мм
Высота125 мм
Глубина120 мм
Масса, прибл.300 г
Артикул6AG1341-1CH02-7AE0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,306 Кг
Вид продуктовSIPLUS CP 341
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4646
Размер упаковки13,00 x 13,00 x 4,70
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-300, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP341 RS422/485, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25...+70 ГРАД. ЦЕЛЬСИЯ С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ МОДУЛЯ 6ES7341-1CH02-0AE0
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1341-1CH02-7AE0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни)117 дней
