Модуль ввода-вывода Siemens 6AG1337-3BA00-4AA0
В пути

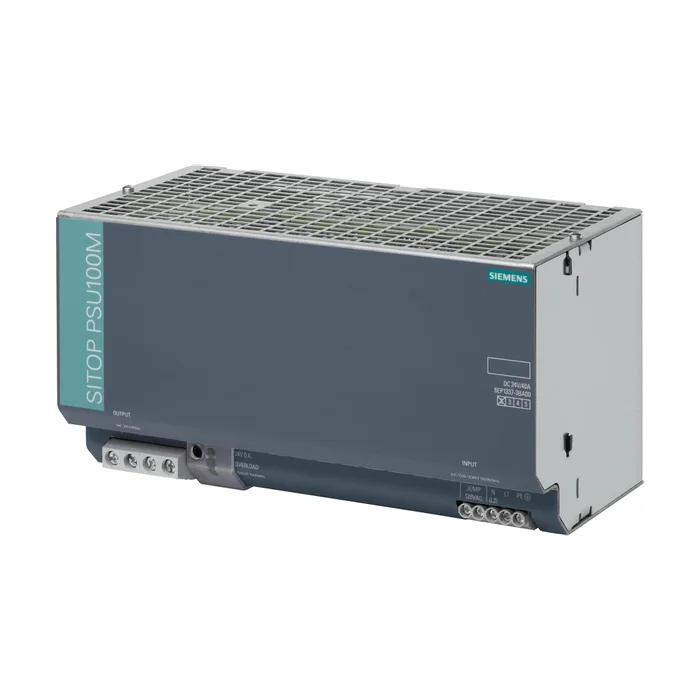

Модуль ввода-вывода Siemens 6AG1337-3BA00-4AA0
SIPLUS PS, модульный блок питания, вход: 40 А ~120/230 В, выход=24 В/40A, с конформным покрытием, для тяжёлых условий применения, на основе 6EP1337-3BA00
По запросу
Код товара: 6AG13373BA004AA0
Доступен к заказу
01
Описание
SIPLUS PS, модульный блок питания, вход: 40 А ~120/230 В, выход=24 В/40A, с конформным покрытием, для тяжёлых условий применения, на основе 6EP1337-3BA00
Вид сети "Интернет" на базе электросети 1-фазный переменный ток
Напряжение питания при переменном токе
Исходное значение Настройка с помощью проволочной перемычки на устройстве; пуск начиная с Ue > 95/190 В
Напряжение питания
1 при переменном токе ном. значение 120 В
2 при переменном токе ном. значение 230 В
Входное напряжение
1 при переменном токе 85 ... 132 В
2 при переменном токе 176 ... 264 В
Исполнение входа широкодиапазонный вход Нет
Перегрузочная способность по перенапряжению 2,3 x Ue ном, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 230 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 20 мс
Условия эксплуатации буферизации отключения сети при Ue = 230 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 15 А
При ном. значении входного напряжения 230 В 8 А
Ограничение тока тока включения при 25 °C макс. 125 А
Значение I2t макс. 26 A²·s
Исполнение устройства защиты да
В сетевом проводе рекомендованный LS-переключатель при однофазной эксплуатации: 20 A характеристика C; требуется при двухфазном режиме: LS-переключатель двухполюсного подключения или силовой выключатель 3RV2421-4BA10 (120 В) или 3RV2411-1JA10 (230 В)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного 0,1 %
При медленных отклонениях омической нагрузки 0,1 %
Остаточная пульсация
Макс. 100 мВ
Типичный 60 мВ
Пик напряжения
Макс. 200 мВ
Типичный 120 мВ
Регулируемое выходное напряжение 24 ... 28,8 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения с помощью потенциометра
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе возможен через сигнальный модуль (6EP1961-3BA10)
Характеристика выходного напряжения при включении отклонение напряжения Ua ок. 3 %
Время задержки срабатывания макс. 0,1 s
Время нарастания напряжения выходного напряжения
Типичный 50 мс
Выходной ток
Ном. значение 40 А
Расчетный диапазон 0 ... 40 A; +60 ... +70 °C: снижение номинальных значений 2,5%/K
Отдаваемая активная мощность типичный 960 Вт
Кратковременный ток перегрузки
При коротком замыкании в рабочем режиме типичный 120 А
Допустимая длительность макс. тока
При коротком замыкании в рабочем режиме 25 мс
Постоянный ток перегрузки
При коротком замыкании в режиме разгона типичный 46 А
Характеристика изделия
Параллельное соединение оборудования Да; переключаемая характеристика
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 131 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 2 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 2 мс
При скачке нагрузки с 100 % до 50 % типичный 2 мс
Время регулирования
Макс. 5 мс
Исполнение защиты от перенапряжений < 35 В
Порог срабатывания при ограничении тока типичный 46 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания выборочная характеристика при постоянном токе ок. 46 A или отключение с сохранением
Действующее значение
Типичный 46 А
Исполнение индикатора для перегрузки и коротких Светодиод жёлтый для "Перегрузки", светодиод красный для
Замыканий "отключения с сохранением"
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 0,4 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник -
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при эксплуатации 0 ... 60 °C; при естественной конвекции (естественная конвекция)
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовой зажим
На входе L, N, PE: по 1 винтовому зажиму для 0,2 ... 4 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,5 ... 10 мм²
Для вспомогательных контактов -
Ширина корпуса 240 мм
Высота корпуса 125 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 2,9 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x15
Электрические принадлежности Буферный модуль, сигнальный модуль
Среднее время между отказами (MTBF) при 40 °C 540 249 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1337-3BA00-4AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Комментарий Данный продукт является запасной частью.
Товарный код 85044095
Вес Нетто (Кг) 3,428 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4626
Размер упаковки 15,00 x 27,50 x 14,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS PS, МОДУЛЬНЫЙ БЛОК ПИТАНИЯ, ВХОД: 40A ~120/230В, ВЫХОД =24В/40A, С КОНФОРМНЫМ ПОКРЫТИЕМ, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, НА ОСНОВЕ 6EP1337-3BA00
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1337-3BA00-4AA0
PLM-Дата вступления в силу Производство и поставка продукта прекращено: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM490: Старт последнего года поддержки
Плановый срок отгрузки с завода (раб. дни) 38 дней
