Модуль ввода-вывода Siemens 6AG1334-0KE00-7AB0
В пути

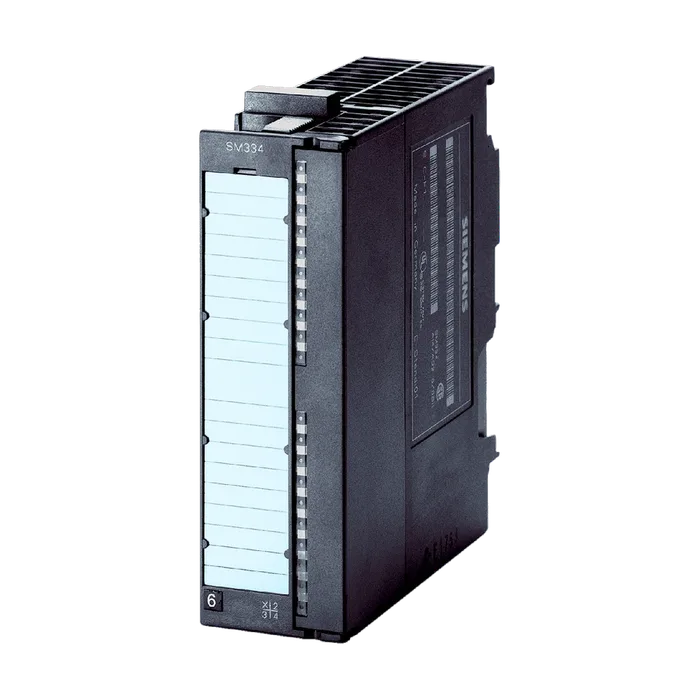

Модуль ввода-вывода Siemens 6AG1334-0KE00-7AB0
SIPLUS S7-300 SM334 4 AI 2 AO -25... +70 °C. c с влагозащитным покрытием на основе 6ES7334-0KE00-0AB0
73 640,62 ₽ −20% 59 108 ₽ С НДС
Код товара: 6AG13340KE007AB0
Доступен к заказу
01
Описание
SIPLUS S7-300 SM334 4 AI 2 AO -25... +70 °C. c с влагозащитным покрытием на основе 6ES7334-0KE00-0AB0
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Да
Из источника напряжения питания и напряжения нагрузки L+ (без нагрузки), макс. 80 мА
Из шины на задней стойке 5 В пост. тока, макс. 60 мА
Нормальная рассеиваемая мощность 2 Вт
Число аналоговых входов 4
При измерении напряжения 2
При измерении сопротивления 4
Макс. допустимое входное напряжение для входа 20 V; при длительной нагрузке; 75 В макс. в течение 1 с
Напряжения (предел разрушения) (коэффициент заполнения 1:20)
Нормальный стабилизированный измерительный ток для датчика сопротивления 490 μA; при PT100 (490 мкА), при 10 кОм (105 мка)
Макс. время цикла (все каналы) 85 мс
Входные диапазоны
Напряжение Да
Ток Нет
Термоэлемент Нет
Резистивный термометр Да
Сопротивление Да
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) 100 kΩ
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Диапазоны входных параметров (номинальные значения), сопротивления
Линеаризация характеристики
Параметрируемое Да
Для резистивного термометра Pt100 (климатический)
Длина провода
Экранированные, макс. 100 м
Число аналоговых выходов 2
Выход напряжения, защита от короткого замыкания Да
Макс. выходное напряжение, ток короткого замыкания 10 мА
Диапазоны выходных параметров, напряжение
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин. 2,5 kΩ
При выходных напряжениях, емкостная нагрузка, макс. 1 μF
Длина провода
Экранированные, макс. 100 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 12 bit
Настраиваемое время интегрирования Да
Время интегрирования (мс) 16,67 / 20 мс
Подавление напряжения помех для частоты помех f1 в Гц 50 / 60 Гц
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 12 bit
Время преобразования (на канал) 500 μs
Время установления
Для омической нагрузки 0,8 мс
Для емкостной нагрузки 0,8 мс
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения сопротивления с двухпроводным соединением Да
Для измерения сопротивления с трехпроводным соединением Да
Для измерения сопротивления с четырехпроводным соединением Да
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,8 %; от 0 до 10 В
Сопротивление относительно диапазона входных параметров, (+/-) 3,7 %; 10 kOhm
Термометр сопротивления относительно диапазона входных параметров, (+/-) 1,1 %
Напряжение относительно диапазона выходных параметров, (+/-) 1,1 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,5 %; от 0 до 10 В
Сопротивление относительно диапазона входных параметров, (+/-) 2,8 %; 10 kOhm
Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,8 %
Напряжение относительно диапазона выходных параметров, (+/-) 0,85 %
Аварийные сигналы Нет
Диагностическая функция Нет
Гальваническая развязка аналоговых вводов
Между каналами и шиной на задней стенке Да
Гальваническая развязка аналоговых выводов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Изоляция, испытанная посредством 500 В пост. тока
Маркировка CE Да
Допуск UL Да; Файл E239877
RCM (ранее C-TICK) Да
Допуск КС Да
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 70 °C; = Tмакс; 60 ℃ @ использование UL/cUL, ATEX и FM
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер 20-полюсный
Ширина 40 мм
Высота 125 мм
Глубина 117 мм
Масса, прибл. 200 г
Артикул 6AG1334-0KE00-7AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,248 Кг
Вид продуктов Аналоговый ввод/вывод SIPLUS SM 334
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4646
Размер упаковки 15,00 x 13,00 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-300 SM334 4AI 2AO -25... +70 ГРАД. C WITH CONFORMLA COATING BASED ON 6ES7334-0KE00-0AB0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1334-0KE00-7AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 107 дней
