Модуль ввода-вывода Siemens 6AG1333-4BA00-7AA0
В пути

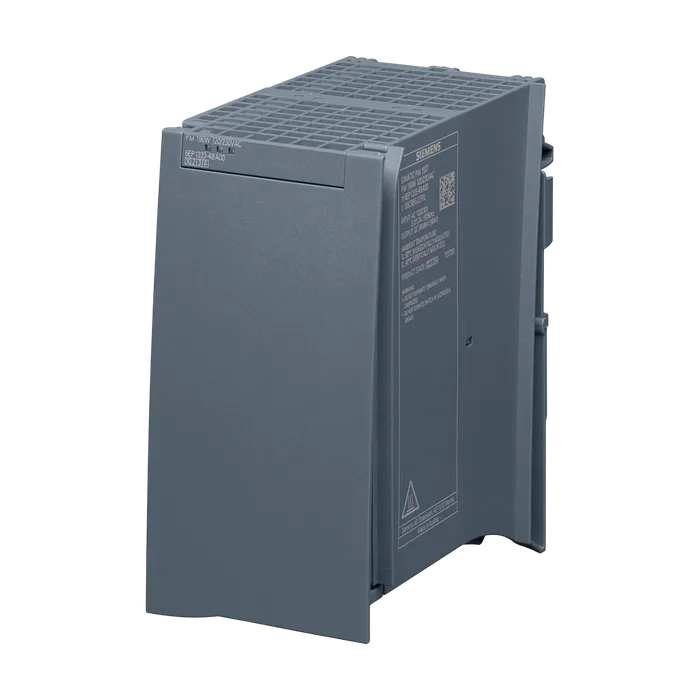

Модуль ввода-вывода Siemens 6AG1333-4BA00-7AA0
SIPLUS S7-1500, блок питания PM 1507 24 В/8 A, рабочая температура -40... +70°C, со стойким покрытием, на основе 6EP1333-4BA00. Стабилизированный блок питания в формате S7-1500, вход: ~120/230 В, выход: =24 В/8 А
34 871,41 ₽ −18% 28 584 ₽ С НДС
Код товара: 6AG13334BA007AA0
Доступен к заказу
01
Описание
SIPLUS S7-1500, блок питания PM 1507 24 В/8 A, рабочая температура -40... +70°C, со стойким покрытием, на основе 6EP1333-4BA00. Стабилизированный блок питания в формате S7-1500, вход: ~120/230 В, выход: =24 В/8 А
Вид сети "Интернет" на базе электросети 1-фазный переменный ток
Напряжение питания при переменном токе
Исходное значение Автоматическое переключение диапазона
Напряжение питания
1 при переменном токе ном. значение 120 В
2 при переменном токе ном. значение 230 В
Входное напряжение
1 при переменном токе 85 ... 132 В
2 при переменном токе 170 ... 264 В
Исполнение входа широкодиапазонный вход Нет
Перегрузочная способность по перенапряжению 2,3 x Ue ном, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 20 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 45 ... 65 Гц
Входной ток
При ном. значении входного напряжения 120 В 3,7 А
При ном. значении входного напряжения 230 В 1,7 А
Ограничение тока тока включения при 25 °C макс. 62 А
Длительность ограничения тока включения при 25 °C
Макс. 3 мс
Значение I2t макс. 12 A²·s
Исполнение устройства защиты T 6,3 A/250 В (недоступно)
В сетевом проводе рекомендованный LS-переключатель: 16 A характеристика B или 10 A характеристика C
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 1 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,1 %
Остаточная пульсация
Макс. 50 мВ
Пик напряжения
Макс. 150 мВ
Функция изделия выходное напряжение регулируется Нет
Исполнение индикатора для штатного режима работы светодиод зеленый для 24 В O.K.; светодиод красный для ошибки; светодиод желтый для дежурного режима
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 1,5 s
Время нарастания напряжения выходного напряжения
Типичный 10 мс
Выходной ток
Ном. значение 8 А
Расчетный диапазон 0 ... 8 А
Отдаваемая активная мощность типичный 192 Вт
Кратковременный ток перегрузки
При коротком замыкании в режиме разгона типичный 35 А
При коротком замыкании в рабочем режиме типичный 35 А
Допустимая длительность макс. тока
При коротком замыкании в режиме разгона 70 мс
При коротком замыкании в рабочем режиме 70 мс
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 21 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 2 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 3 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 5 мс
При скачке нагрузки с 90 % до 10 % типичный 5 мс
Макс. 5 мс
Порог срабатывания при ограничении тока 8,4 ... 9,6 А
Порог срабатывания при ограничении тока типичный 9 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий Электронное отключение, самостоятельный повторный запуск
Исполнение индикатора для перегрузки и коротких замыканий -
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178 и EN 61131-2
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 1,3 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при эксплуатации -40 ... +70 °C; при естественной конвекции (естественная конвекция)
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовое/пружинное присоединение
На входе L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм²
На выходе L+, M: на каждые 2 пружинные клеммы для 0,5 ... 2,5 мм²
Функция изделия
Съемная клемма на входе Да
Съемная клемма на выходе Да
Ширина корпуса 75 мм
Высота корпуса 147 мм
Глубина корпуса 129 мм
Необходимое расстояние
Вверху 40 мм
Внизу 40 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,74 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений монтируется на шину S7-1500
Среднее время между отказами (MTBF) при 40 °C 1 362 918 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1333-4BA00-7AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044095
Вес Нетто (Кг) 0,792 Кг
Вид продуктов 1-фазный блок питания 24 V DC/3 A (SIPLUS PM 1507)
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4626
Размер упаковки 13,50 x 15,50 x 8,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1500, блок питания PM 1507 24 V/8 A, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6EP1333-4BA00 . Стабилизированный блок питания в формате S7-1500, вход: ~120/230 В, выход: =24 В/8 А
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1333-4BA00-7AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 172 дня
