Модуль ввода-вывода Siemens 6AG1332-1SH71-4AA0
Доступен к заказу

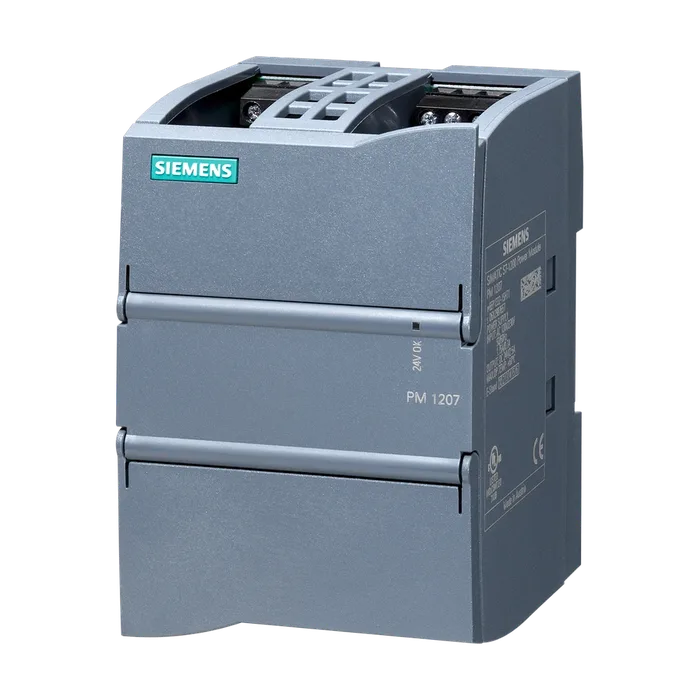

Модуль ввода-вывода Siemens 6AG1332-1SH71-4AA0
SIPLUS S7-1200, блок питания PM1207 для тяжёлых условий применения, с конформным покрытием на основе 6EP1332-1SH71. Стабилизированный блок питания, вход INPUT: ~120/230 В, выход: =24 В/2.5 А
12 111,03 ₽ −18% 9 990 ₽ С НДС
Код товара: 6AG13321SH714AA0
Доступен к заказу
01
Описание
SIPLUS S7-1200, блок питания PM1207 для тяжёлых условий применения, с конформным покрытием на основе 6EP1332-1SH71. Стабилизированный блок питания, вход INPUT: ~120/230 В, выход: =24 В/2.5 А
Вид сети "Интернет" на базе электросети 1-фазный переменный ток
Напряжение питания при переменном токе
Исходное значение Автоматическое переключение диапазона
Напряжение питания
1 при переменном токе ном. значение 120 В
2 при переменном токе ном. значение 230 В
Входное напряжение
1 при переменном токе 85 ... 132 В
2 при переменном токе 176 ... 264 В
Исполнение входа широкодиапазонный вход Нет
Перегрузочная способность по перенапряжению 2,3 x Ue ном, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 20 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 1,2 А
При ном. значении входного напряжения 230 В 0,67 А
Ограничение тока тока включения при 25 °C макс. 13 А
Длительность ограничения тока включения при 25 °C
Макс. 3 мс
Значение I2t макс. 0,5 A²·s
Исполнение устройства защиты T 3,15 A/250 В (недоступно)
В сетевом проводе рекомендованный LS-переключатель: 16 A характеристика B или 10 A характеристика C
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,2 %
Остаточная пульсация
Макс. 150 мВ
Пик напряжения
Макс. 240 мВ
Функция изделия выходное напряжение регулируется Нет
Способ регулирования выходного напряжения -
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 6 s; 2 с при 230 В, 6 с при 120 В
Время нарастания напряжения выходного напряжения
Типичный 10 мс
Выходной ток
Ном. значение 2,5 А
Расчетный диапазон 0 ... 2,5 А
Отдаваемая активная мощность типичный 60 Вт
Кратковременный ток перегрузки
При коротком замыкании в режиме разгона типичный 6 А
При коротком замыкании в рабочем режиме типичный 6 А
Допустимая длительность макс. тока
При коротком замыкании в режиме разгона 100 мс
При коротком замыкании в рабочем режиме 100 мс
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 12 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,3 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 3 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 5 мс
При скачке нагрузки с 100 % до 50 % типичный 5 мс
Время регулирования
Макс. 5 мс
Исполнение защиты от перенапряжений < 33 В
Порог срабатывания при ограничении тока типичный 2,65 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Характеристика при постоянном токе
Действующее значение
Типичный 2,7 А
Исполнение индикатора для перегрузки и коротких замыканий -
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник не соответствует
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при эксплуатации 0 ... 60 °C; при естественной конвекции (естественная конвекция)
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовой зажим
На входе L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм²
На выходе L+, M: по 2 винтовых зажима для 0,5 ... 2,5 мм²
Для вспомогательных контактов -
Ширина корпуса 70 мм
Высота корпуса 100 мм
Глубина корпуса 75 мм
Необходимое расстояние
Вверху 20 мм
Внизу 20 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,3 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15, настенный монтаж
Среднее время между отказами (MTBF) при 40 °C 1 492 537 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1332-1SH71-4AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044095
Вес Нетто (Кг) 0,326 Кг
Вид продуктов Блок питания SIPLUS PM 1207
Производитель Siemens
Ценовая Группа 472
Группа Продукта 4578
Размер упаковки 8,00 x 10,50 x 8,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1200 БЛОК ПИТАНИЯ PM1207 ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6EP1332-1SH71. СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД INPUT: ~120/230 В, ВЫХОД: =24 В/2.5 A
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1332-1SH71-4AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 42 дня
