Модуль ввода-вывода Siemens 6AG1331-7TB00-7AB0
В пути

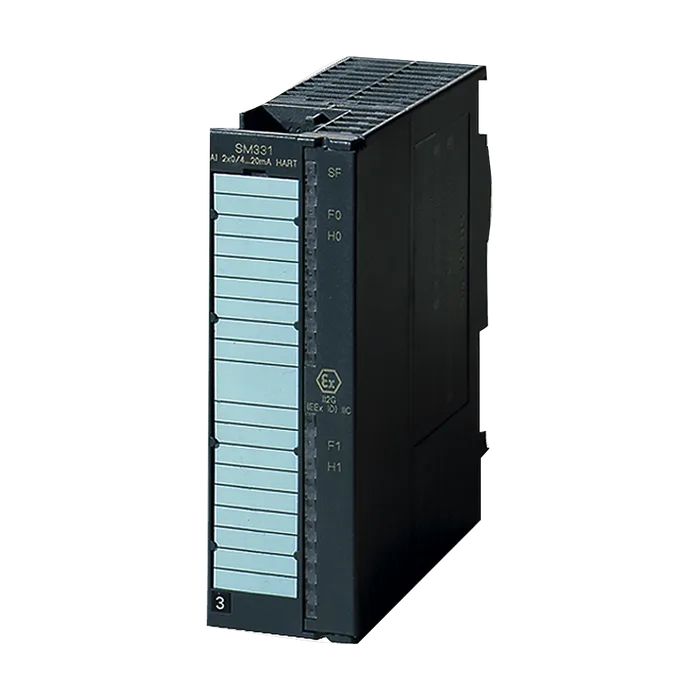

Модуль ввода-вывода Siemens 6AG1331-7TB00-7AB0
SIPLUS S7-300 SM331 2 AE HART -25... +70 °C. c с влагозащитным покрытием на основе 6ES7331-7TB00-0AB0
По запросу
Код товара: 6AG13317TB007AB0
Доступен к заказу
01
Описание
SIPLUS S7-300 SM331 2 AE HART -25... +70 °C. c с влагозащитным покрытием на основе 6ES7331-7TB00-0AB0
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Да
Из источника напряжения нагрузки L+ (без нагрузки), макс. 180 мА
Из шины на задней стойке 5 В пост. тока, макс. 100 мА
Источник питания измерительных преобразователей / заголовок
Функция изделия / источник питания измерительных преобразователей Да
Напряжение питания / измерительных преобразователей / при постоянном токе / ном. значение 15 V; при 22 мА
Устойчивое при коротких замыканиях Да; прибл. 30 мА
Напряжение холостого хода / напряжения питания измерительного преобразователя / при постоянном токе 29,6 В
Нормальная рассеиваемая мощность 4,5 Вт
Число аналоговых входов 2
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 50 Ω
Входное сопротивление (от 4 мА до 20 мA) 50 Ω
Длина провода
Экранированные, макс. 400 м
Принцип измерения сигма-дельта
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit; от 10 до 15 бит + знак
Настраиваемое время интегрирования Да
Время интегрирования (мс) 2,5 / 16,67 / 20 / 100 мс
Основное время преобразования, включая время интегрирования (мс) 2,5/16,67/20/100 (доступен 1 канал); 7,5/50/60/300 (доступно 2 канала)
Подавление напряжения помех для частоты 10 / 50 / 60 / 400 Гц
Соединение сигнального датчика
Для измерения напряжения в качестве 2- проводного измерительного преобразователя Да
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Эксплуатационный предел погрешности во всем диапазоне температуры
Ток относительно диапазона входных параметров, (+/-) 0,55 %; от 0/4 до 20 мА
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Ток относительно диапазона входных параметров, (+/-) 0,1 %; от 0/4 до 20 мА
Диагностическая функция Да; параметрируемый, красный светодиод, сообщение о неисправности
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Сигнал предельного значения Да; параметрируемый, каналы 0 и 1
Диагностика
Выход за верхний предел диапазона Да; красный светодиод, оповещение
Обрыв провода сигнального датчика Да; красный светодиод, оповещение
Короткое замыкание провода сигнального датчика Да; красный светодиод, оповещение
Связь HART активна Да; зеленые светодиоды (H)
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Индикатор ошибки канала F (красный) Да
Узел для взрывозащиты Да
Макс. значения для соединительных клемм газовой группы IIC
Uo (напряжение холостого хода), макс. 26 В
Io (ток короткого замыкания), макс. 96,1 мА
Po (выходная мощность), макс. 511 мВт
Co (допустимая внешняя мощность), макс. 62 nF
Lo (допустимая внешняя индуктивность), макс. 3 mH
Um (напряжение на неискробезопасных соединительных клеммах), макс. 250 V; DC
Гальваническая развязка аналоговых вводов
Между каналами Да
Между каналами и шиной на задней стенке Да
Между входами (UCM) 60 В пост. тока/30 В перем. тока
Испытанная посредством
Каналов относительно шины на задней стенке и сопротивления нагрузки L+ 1 500 В перем. тока
Между каналами 1 500 В перем. тока
Сопротивления нагрузки L+ относительно шины на задней стенке 500 В пост. тока
Степень защиты IP IP20
Маркировка CE Да
Допуск UL Да; Файл E239877
RCM (ранее C-TICK) Да
Допуск КС Да
Применение во взрывоопасной зоне
Сертификат ATEX KEMA 09 ATEX 0082X
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 70 °C; = Tмакс; 60 ℃ @ использование UL/cUL, ATEX и FM
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Ширина 40 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 260 г
Артикул 6AG1331-7TB00-7AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Комментарий Данный продукт является запасной частью.
Товарный код 85389091
Вес Нетто (Кг) 0,370 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2ET
Группа Продукта 4398
Размер упаковки 15,00 x 13,00 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-300 SM331 2AE HART -25... +70 ГРАД. C WITH CONFORMAL COATING BASED ON 6ES7331-7TB00-0AB0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1331-7TB00-7AB0
PLM-Дата вступления в силу Продукт больше не поставляется с: 19.11.2021
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 37 дней
