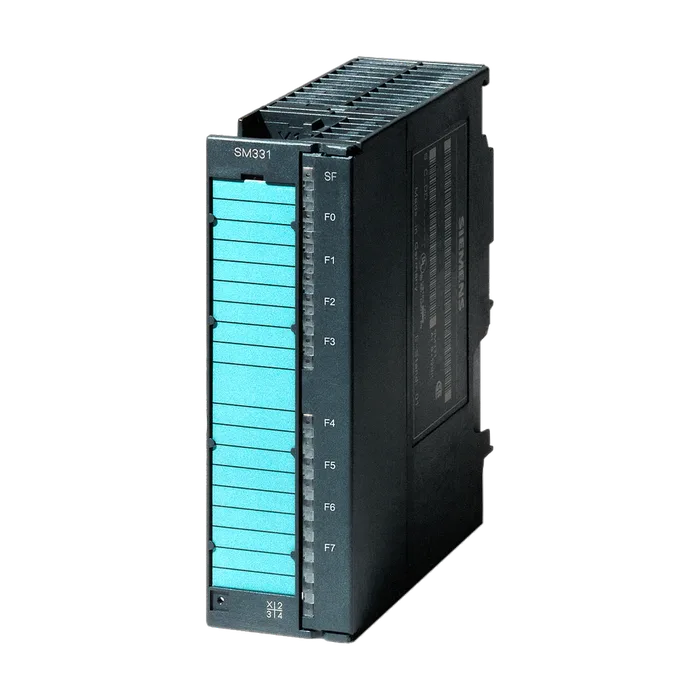

Модуль ввода-вывода Siemens 6AG1331-7SF00-4AB0
Доступен к заказу
Модуль ввода-вывода Siemens 6AG1331-7SF00-4AB0
SIPLUS S7-300 SM331, необходим 20-полюсный фронтальный соединитель, на основе 6ES7331-7SF00-0AB0 без разрешения PTB
По запросу
Код товара: 6AG13317SF004AB0
Доступен к заказу
01
Описание
SIPLUS S7-300 SM331, необходим 20-полюсный фронтальный соединитель, на основе 6ES7331-7SF00-0AB0 без разрешения PTB
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Из шины на задней стойке 5 В пост. тока, макс. 120 мА
Нормальная рассеиваемая мощность 0,6 Вт
Число аналоговых входов 8; 8 x термоэлементов; 4 x RTD-терморезистора
Входные диапазоны
Напряжение Да
Ток Нет
Термоэлемент Да
Резистивный термометр Да
Сопротивление Да
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Да
Сопротивление на входе (тип B) 10 MΩ
Тип E Да
Сопротивление на входе (тип E) 10 MΩ
Тип J Да
Сопротивление на входе (тип J) 10 MΩ
Тип K Да
Сопротивление на входе (тип K) 10 MΩ
Тип L Да
Сопротивление на входе (тип L) 10 MΩ
Тип N Да
Сопротивление на входе (тип N) 10 MΩ
Тип R Да
Сопротивление на входе (тип R) 10 MΩ
Тип S Да
Сопротивление на входе (тип S) 10 MΩ
Тип T Да
Сопротивление на входе (тип T) 10 MΩ
Тип U Да
Сопротивление на входе (тип U) 10 MΩ
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Ni 100) 10 MΩ
Сопротивление на входе (Pt 100) 10 MΩ
Сопротивление на входе (Pt 200) 10 MΩ
Длина провода
Экранированные, макс. 200 m; TC: 50 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit; от 10 до 15 бит + знак
Настраиваемое время интегрирования Да; от 2,5 до 100 мс
Подавление напряжения помех для частоты помех f1 в Гц от 10 до 400 Гц
Соединение сигнального датчика
Для измерения напряжения в качестве 2- проводного измерительного преобразователя Да
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Эксплуатационный предел погрешности во всем диапазоне температуры
Термометр сопротивления относительно диапазона входных параметров, (+/-) от 0,09 до 0,04 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,1 %
Диагностическая функция Да
Диагностика
Считываемая диагностическая информация Да
Выход за верхний предел диапазона Да
Обрыв провода сигнального датчика Да
Короткое замыкание провода сигнального датчика Да
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Индикатор ошибки канала F (красный) Да
Узел для взрывозащиты Да
Макс. значения для соединительных клемм газовой группы IIC
Uo (напряжение холостого хода), макс. 5,9 В
Io (ток короткого замыкания), макс. 28,8 мА
Po (выходная мощность), макс. 41,4 мВт
Co (допустимая внешняя мощность), макс. 43 μF
Lo (допустимая внешняя индуктивность), макс. 40 mH
Маркировка CE Да
Допуск UL Да; Файл E239877
RCM (ранее C-TICK) Да
Допуск КС Да
Применение во взрывоопасной зоне
Сертификат ATEX KEMA 09 ATEX 0077X
Для использования на железной дороге
Температура окружающей среды при эксплуатации
Мин. 0 °C; = Tмин
Макс. 60 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер 20-полюсный
Ширина 40 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 210 г
Артикул 6AG1331-7SF00-4AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,256 Кг
Вид продуктов SIPLUS Ex модули ввода аналоговых сигналов
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4646
Размер упаковки 13,20 x 15,20 x 5,10
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-300 SM331, НЕОБХОДИМ 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ, НА ОСНОВЕ 6ES7331-7SF00-0AB0 БЕЗ РАЗРЕШЕНИЯ PTB
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1331-7SF00-4AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 95 дней
