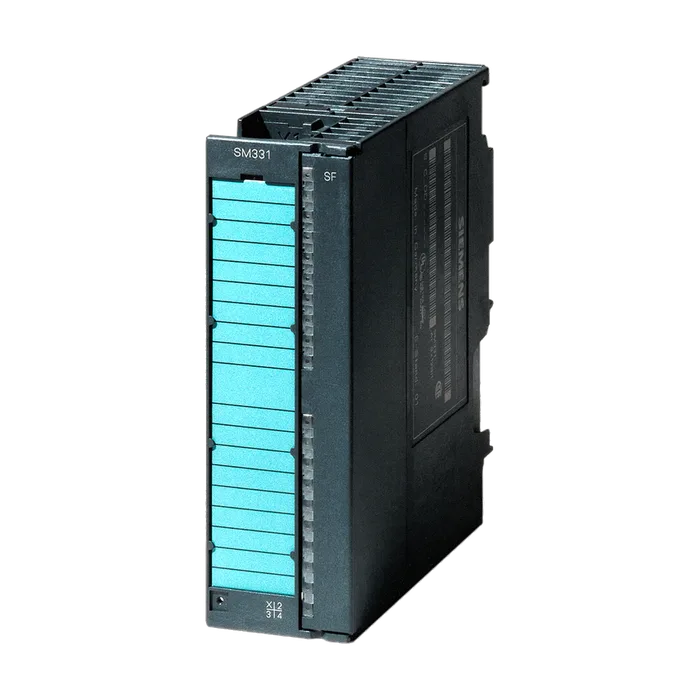

SIPLUS S7-300, сигнальный модуль SM331 8AI, с конформным покрытием, на основе 6ES7331-7PF01-0AB0. Аналоговые входы с опт. Изоляцией, 2/3/4Х-проводное подключение, 8AI, измерение сопротивления, PT100/200/1000 NI100/120/200/500/1000, CU10, и характеристики согласно гост, 16 (внутр. 24) бит, 50мс, 1 X 40-полюсный фронтальный соединитель заказывается отдельно
138 232,76 ₽−20%110 441 ₽С НДС
Код товара: 6AG13317PF014AB0
Доступен к заказу
01
Описание
SIPLUS S7-300, сигнальный модуль SM331 8AI, с конформным покрытием, на основе 6ES7331-7PF01-0AB0. Аналоговые входы с опт. Изоляцией, 2/3/4Х-проводное подключение, 8AI, измерение сопротивления, PT100/200/1000 NI100/120/200/500/1000, CU10, и характеристики согласно гост, 16 (внутр. 24) бит, 50мс, 1 X 40-полюсный фронтальный соединитель заказывается отдельно
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Защита от перепутывания полярностиДа
Из источника напряжения нагрузки L+ (без нагрузки), макс.240 мА
Из шины на задней стойке 5 В пост. тока, макс.100 мА
Нормальная рассеиваемая мощность4,6 Вт
Число аналоговых входов8
При измерении сопротивления8
Макс. допустимое входное напряжение для входа75 V; 35 В при длительной нагрузке; 75 В макс. в течение 1 с
Между каналами и напряжением питания блока электроникиДа
Изоляция, испытанная посредством500 В пост. тока
Маркировка CEДа
Допуск ULДа; Файл E239877
RCM (ранее C-TICK)Да
Допуск КСДа
Для использования на железной дороге
Температура окружающей среды при эксплуатации
Мин.0 °C; = Tмин
Макс.60 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, ENзакрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер40-полюсный
Ширина40 мм
Высота125 мм
Глубина120 мм
Масса, прибл.272 г
Артикул6AG1331-7PF01-4AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,339 Кг
Вид продуктовАналоговый ввод SIPLUS SM 331
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4646
Размер упаковки15,00 x 13,00 x 4,80
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-300, СИГНАЛЬНЫЙ МОДУЛЬ SM331 8AI, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6ES7331-7PF01-0AB0. АНАЛОГОВЫЕ ВХОДЫ С ОПТ. ИЗОЛЯЦИЕЙ, 2/3/4Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, 8AI, ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ, PT100/200/1000 NI100/120/200/500/1000, CU10, И ХАРАКТЕРИСТИКИ СОГЛАСНО ГОСТ, 16 (ВНУТР. 24) БИТ, 50МС, 1 X 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1331-7PF01-4AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни)177 дней
