Модуль ввода-вывода Siemens 6AG1331-6SB00-7AY0
Доступен к заказу

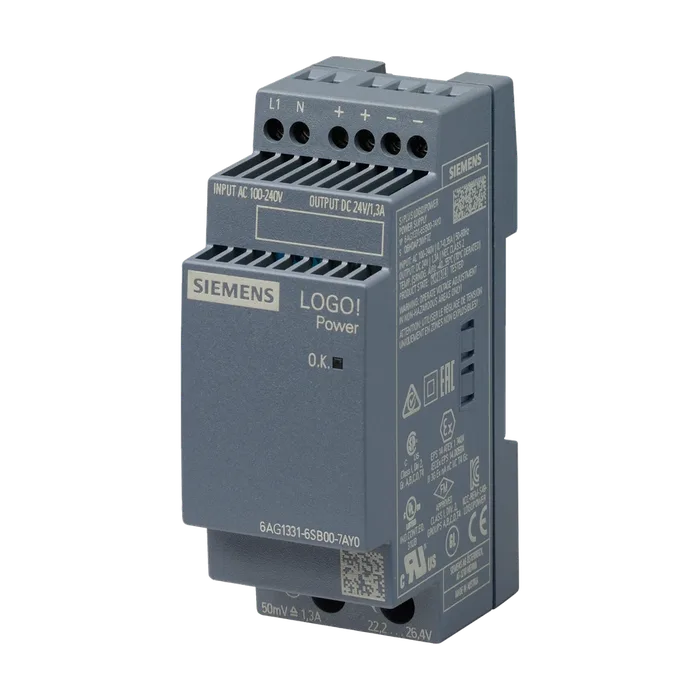

Модуль ввода-вывода Siemens 6AG1331-6SB00-7AY0
SIPLUS, блок питания LOGO!, Power=24 В, 1,3 А для тяжёлых условий применения, рабочая температура -40... +70°C, пуск при -25°C, на основе 6EP3331-6SB00-0AY0. стабилизированный блок питания, вход: ~100-240 В, выход: =24 В / 1,3 А
16 078,43 ₽ −20% 12 835 ₽ С НДС
Код товара: 6AG13316SB007AY0
Доступен к заказу
01
Описание
SIPLUS, блок питания LOGO!, Power=24 В, 1,3 А для тяжёлых условий применения, рабочая температура -40... +70°C, пуск при -25°C, на основе 6EP3331-6SB00-0AY0. стабилизированный блок питания, вход: ~100-240 В, выход: =24 В / 1,3 А
Вид сети "Интернет" на базе электросети 1-фазный постоянный или переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 100 В
Макс. ном. значение 240 В
Исходное значение 85 В
Конечное значение 264 В
Входное напряжение
При постоянном токе 110 ... 300 В
Исполнение входа широкодиапазонный вход Да
Условия эксплуатации буферизации отключения сети при Ue = 187 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 40 мс
Условия эксплуатации буферизации отключения сети при Ue = 187 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 0,7 А
При ном. значении входного напряжения 230 В 0,35 А
Ограничение тока тока включения при 25 °C макс. 25 А
Значение I2t макс. 0,8 A²·s
Исполнение устройства защиты внутри
В сетевом проводе рекомендованный LS-переключатель: с 6 A характеристика B или с 2 A характеристика C
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,1 %
Остаточная пульсация
Макс. 200 мВ
Типичный 30 мВ
Пик напряжения
Макс. 300 мВ
Типичный 50 мВ
Регулируемое выходное напряжение 22,2 ... 26,4 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения с помощью потенциометра
Исполнение индикатора для штатного режима работы Светодиод зелёный для напряжения на выходе O. K.
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 0,5 s
Время нарастания напряжения выходного напряжения
Типичный 100 мс
Выходной ток
Ном. значение 1,3 А
Расчетный диапазон 0 ... 1,3 A; +55 ... +70 °C: снижение номинальных значений 2%/K
Отдаваемая активная мощность типичный 31,2 Вт
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 5 Вт
На холостом ходу макс. 0,3 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,2 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 1 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 1 мс
При скачке нагрузки с 90 % до 10 % типичный 1 мс
Исполнение защиты от перенапряжений да, согласно EN 60950-1
Порог срабатывания при ограничении тока типичный 1,7 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Характеристика при постоянном токе
Действующее значение
Макс. 1,7 А
Перегрузочная способность по току в штатном режиме допускает перегрузку до 150% Ia ном typ. 200 мс
Исполнение индикатора для перегрузки и коротких замыканий -
Точка измерения выходного тока 50 мB =^ 1,3 А
Перегрузочная способность по току при включении 150% Ia ном typ. 200 мс
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс II (без защитного соединения)
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник не соответствует
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при -40; Пуск @ -25 °C ... +70 °C; при естественной конвекции
Эксплуатации (естественная конвекция)
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовой зажим
На входе L, N: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,5 ... 2,5 мм²
Для вспомогательных контактов -
Ширина корпуса 36 мм
Высота корпуса 90 мм
Глубина корпуса 53 мм
Необходимое расстояние
Вверху 20 мм
Внизу 20 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,12 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15, Прямой монтаж в разных монтажных положениях
Среднее время между отказами (MTBF) при 40 °C 3 094 996 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1331-6SB00-7AY0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044095
Вес Нетто (Кг) 0,140 Кг
Вид продуктов SIPLUS LOGO!Power
Производитель Siemens
Ценовая Группа 470
Группа Продукта 4601
Размер упаковки 6,70 x 9,60 x 5,60
Единицы Измерения 1 шт.
Описание Продукта SIPLUS, блок питания LOGO! Power =24 В, 1,3A для тяжёлых условий применения, рабочая температура -40 ... +70°C, пуск при -25°C, на основе 6EP3331-6SB00-0AY0 . стабилизированный блок питания, вход: ~100-240 В, выход: =24 В / 1,3 A
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1331-6SB00-7AY0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 42 дня
