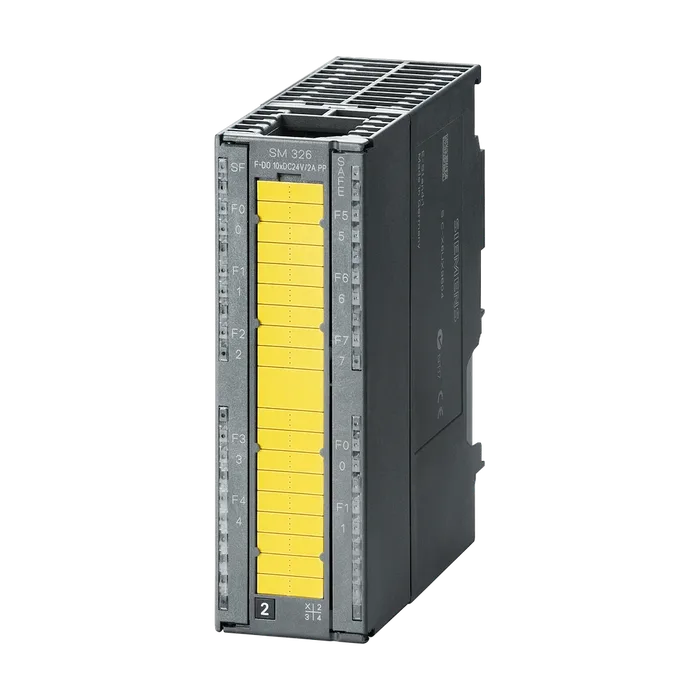

SIPLUS S7-300, F-модуль дискретного вывода SM326 10F-DO, диапазон раб. Темп. -25...+60°C, с конформным покрытием, на основе модуля 6ES7326-2BF10-0AB0. FAILSAFE-модуль дискретного, вывода=24 В/2A PP для систем SIMATIC S7F с диагн. Прер., LVV, 1 X 40 полюс.
187 651,32 ₽−17%155 600 ₽С НДС
Код товара: 6AG13262BF102AB0
Доступен к заказу
01
Описание
SIPLUS S7-300, F-модуль дискретного вывода SM326 10F-DO, диапазон раб. Темп. -25...+60°C, с конформным покрытием, на основе модуля 6ES7326-2BF10-0AB0. FAILSAFE-модуль дискретного, вывода=24 В/2A PP для систем SIMATIC S7F с диагн. Прер., LVV, 1 X 40 полюс.
Номинальное значение (пост. ток)24 V; 1L+
Защита от перепутывания полярностиДа
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 V; 2L+, 3L+
Защита от перепутывания полярностиНет
Из источника напряжения питания 1L+, макс.100 мА
Из источника напряжения нагрузки 2L+ (без нагрузки), макс.100 мА
Из источника напряжения нагрузки 3L+ (без нагрузки), макс.100 мА
Из шины на задней стойке 5 В пост. тока, макс.100 мА
Нормальная рассеиваемая мощность6 Вт
Вид выходов10
Защита от короткого замыканияДа
Коммутационная способность выходов
При ламповой нагрузке, макс.5 Вт
Выходной ток
Для сигнала "1", номинальное значение2 А
Для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин.7 мА
Для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс.2,4 А
Для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, мин.7 мА
Для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, макс.2,4 А
Для сигнала "0", ток покоя, макс.0,5 мА
Частота коммутации
При омической нагрузке, макс.25 Гц
При индуктивной нагрузке, макс.25 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 40 °C, макс.10 А
До 60 ℃, макс.6 А
Вертикальный настенный монтаж
До 40 °C, макс.5 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Диагностический светодиодный индикатор
Отказоустойчивый режимДа
Суммарная ошибки SF (красный)Да
Гальваническая развязка цифровых выводов
Между каналамиДа
Между каналами, в блоках для5
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа
Изоляция, испытанная посредством370 В в течение 1 мин
Маркировка CEДа
Допуск ULДа; Файл E239877
RCM (ранее C-TICK)Да
Допуск КСДа
Максимально достижимый класс безопасности в безопасном режиме
Согласно EN 954Кат. 4
Уровень производительности согласно ISO 13849-1e
Уровень полноты безопасности согласно IEC 61508SIL 3
Температура окружающей среды при эксплуатации
Мин.-25 °C
Макс.60 °C; = Tmax; *+70 °C при обеспечении принудительной конвекции с минимальной скоростью воздуха 0,3 м/с сквозь модули. Если в ходе технического обслуживания или при автоматической диагностике будет обнаружено превышение допустимых заданных параметров, модули должны быть подвергнуты функциональному контролю у изготовителя.
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласноДа; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер40-полюсный
Ширина40 мм
Высота125 мм
Глубина120 мм
Масса, прибл.330 г
Артикул6AG1326-2BF10-2AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,370 Кг
Вид продуктовSIPLUS SM 326 F digital output module - Safety Integrated
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4646
Размер упаковки15,00 x 13,00 x 5,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-300, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM326 10F-DO, ДИАПАЗОН РАБ. ТЕМП. -25...+60°C, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ МОДУЛЯ 6ES7326-2BF10-0AB0. FAILSAFE-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА =24В/2A PP ДЛЯ СИСТЕМ SIMATIC S7F С ДИАГН. ПРЕР., LVV, 1 X 40 ПОЛЮС.
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1326-2BF10-2AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни)127 дней
