Модуль ввода-вывода Siemens 6AG1323-1BH01-2AA0
В пути

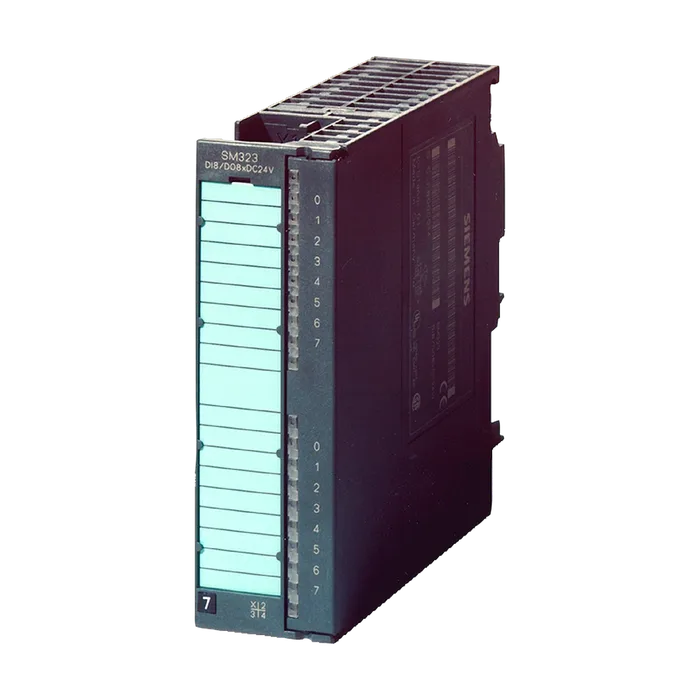

Модуль ввода-вывода Siemens 6AG1323-1BH01-2AA0
Модуль SIPLUS SM323 для S7-300, температурный диапазон -25... +60С, 20-полюсный разъем, основан на модуле 6ES7323-1BH01-0AA0
38 978,02 ₽ −19% 31 574 ₽ С НДС
Код товара: 6AG13231BH012AA0
Доступен к заказу
01
Описание
Модуль SIPLUS SM323 для S7-300, температурный диапазон -25... +60С, 20-полюсный разъем, основан на модуле 6ES7323-1BH01-0AA0
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Из источника напряжения нагрузки L+ (без нагрузки), макс. 40 мА
Из шины на задней стойке 5 В пост. тока, макс. 40 мА
Нормальная рассеиваемая мощность 3,5 Вт
Число входов 8
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Горизонтальный настенный монтаж
До 60 ℃, макс. 8
Вертикальный настенный монтаж
До 40 °C, макс. 8
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от 13 до 30 В
Входной ток
Для сигнала "1", тип. 7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", мин. 1,2 мс
С "0" на "1", макс. 4,8 мс
С "1" на "0", мин. 1,2 мс
С "1" на "0", макс. 4,8 мс
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Вид выходов 8
Защита от короткого замыкания Да
Нормальный порог срабатывания 1 А
Ограничение индуктивного напряжения отключения L+ (-53 В)
Включение цифрового входа Да
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "1", мин. L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "1", диапазон допустимых значений, мин. 5 мА
Для сигнала "1", диапазон допустимых значений, макс. 0,6 А
Для сигнала "1", минимальный ток нагрузки 5 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 100 μs
С "1" на "0", макс. 500 μs
Параллельное подключение двух выходов
Для повышения мощности Нет
Для резервного включения нагрузки Да; только выходы одной группы
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 0,5 Гц
При индуктивной нагрузке (согласно IEC 60947-5- 1, DC13), макс. 0,5 Гц
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 60 ℃, макс. 4 А
Вертикальный настенный монтаж
До 40 °C, макс. 4 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 2 мА
Аварийные сигналы Нет
Диагностическая функция Нет
Диагностический светодиодный индикатор
Индикатор состояния цифрового входа (зеленый) Да
Индикатор состояния цифрового выхода (зеленый) Да
Гальваническая развязка цифровых вводов
Между каналами Да
Между каналами, в блоках для 8
Между каналами и шиной на задней стенке Да; Оптронная пара
Гальваническая развязка цифровых выводов
Между каналами Да
Между каналами, в блоках для 8
Между каналами и шиной на задней стенке Да; Оптронная пара
Изоляция, испытанная посредством 500 В пост. тока
Маркировка CE Да
Допуск UL Да; Файл E239877
RCM (ранее C-TICK) Да
Допуск КС Да
Для использования на железной дороге
Температура окружающей среды при эксплуатации
Мин. -40 °C; = Tмин
Макс. 70 °C; = Tмакс; 60 ℃ @ использование UL/cUL, ATEX и FM
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75 %) вкл. солевой туман согласно EN 50155
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер 20-полюсный
Ширина 40 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 220 г
Артикул 6AG1323-1BH01-2AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,240 Кг
Вид продуктов Модули ввода-вывода SIPLUS SM 323/SM 327
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4646
Размер упаковки 15,00 x 16,00 x 5,00
Единицы Измерения 1 шт.
Описание Продукта МОДУЛЬ SIPLUS SM323 ДЛЯ S7-300, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +60С, 20-ПОЛЮСНЫЙ РАЗЪЕМ, ОСНОВАН НА МОДУЛЕ 6ES7323-1BH01-0AA0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1323-1BH01-2AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 107 дней
