Для сигнала "1", диапазон допустимых значений, мин.5 мА
Для сигнала "1", диапазон допустимых значений, макс.0,6 А
Для сигнала "0", ток покоя, макс.0,7 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.3 мс
С "1" на "0", макс.3 мс
Параллельное подключение двух выходов
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке (согласно IEC 60947-5- 1, DC13), макс.2 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 60 ℃, макс.2 А
До 70 °C, макс.0,5 А
Вертикальный настенный монтаж
До 40 °C, макс.2 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Аварийные сигналыДа
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Обрыв проводаДа
Короткое замыканиеДа
Отсутствие напряжения нагрузкиДа
Диагностический светодиодный индикатор
Номинальное напряжение нагрузки PWR (зеленый)Нет
Суммарная ошибки SF (красный)Да
Индикатор состояния цифрового выхода (зеленый)Да
Индикатор ошибки канала F (красный)Да
Гальваническая развязка цифровых выводов
Между каналамиНет
Между каналами, в блоках для4
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством500 В пост. тока
Маркировка CEДа
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин
Макс.70 °C; = Tмакс; @ 60°C при использовании в соответствии с UL/ATEX/FM
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер1 x 40-полюсный
Ширина40 мм
Высота125 мм
Глубина120 мм
Масса, прибл.350 г
Артикул6AG1322-8BH10-7AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,342 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4646
Размер упаковки15,00 x 13,00 x 5,00
Единицы Измерения1 шт.

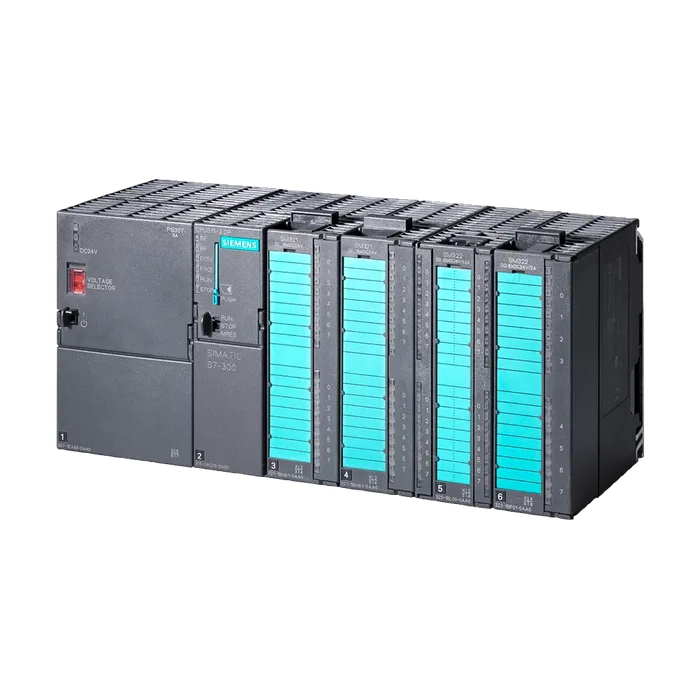

Описание ПродуктаSIPLUS S7-300, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM322 16DO DC24V, РАБ. ТЕМП. -25 ... +60°C, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ МОДУЛЯ 6ES7322-8BH10-0AB0. МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 322, 16 ВЫХОДОВ, =24 В/ 0,5A, ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ, ОПРЕДЕЛЕНИЕ ОБРЫВА, ОПРЕ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1322-8BH10-7AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
