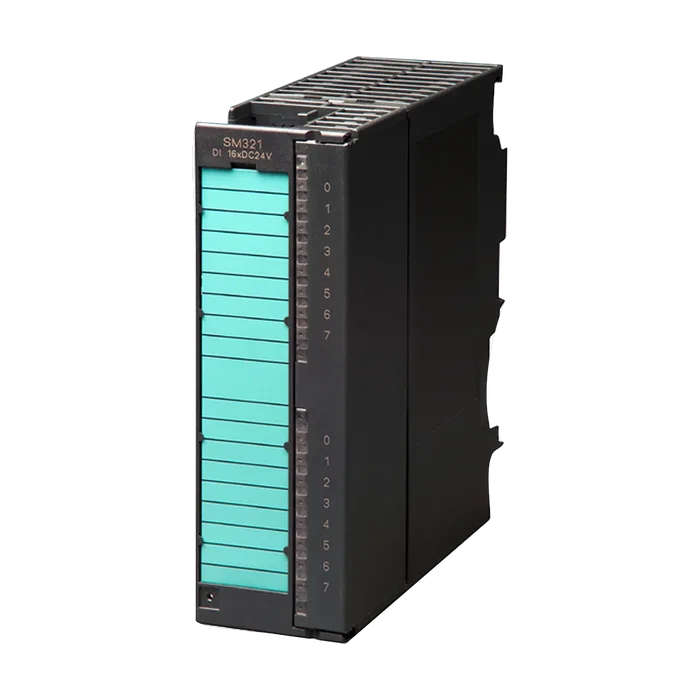

Модуль ввода-вывода Siemens 6AG1321-1BH02-2AA0
Доступен к заказу
Модуль ввода-вывода Siemens 6AG1321-1BH02-2AA0
Модуль SIPLUS SM321 для S7-300, температурный диапазон -25... +60С, 20-полюсный разъем, основан на модуле 6ES7321-1BH02-0AA0
27 145,41 ₽ −22% 21 268 ₽ С НДС
Код товара: 6AG13211BH022AA0
Доступен к заказу
01
Описание
Модуль SIPLUS SM321 для S7-300, температурный диапазон -25... +60С, 20-полюсный разъем, основан на модуле 6ES7321-1BH02-0AA0
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Из шины на задней стойке 5 В пост. тока, макс. 10 мА
Нормальная рассеиваемая мощность 3,5 Вт
Число входов 16
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Горизонтальный настенный монтаж
До 40 °C, макс. 16
До 60 ℃, макс. 16; 16 @ > 60 °C
Вертикальный настенный монтаж
До 40 °C, макс. 16
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от 13 до 30 В
Входной ток
Для сигнала "1", тип. 7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Нет
С "0" на "1", мин. 1,2 мс
С "0" на "1", макс. 4,8 мс
С "1" на "0", мин. 1,2 мс
С "1" на "0", макс. 4,8 мс
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Аварийные сигналы Нет
Диагностическая функция Нет
Аварийные сигналы
Диагностический сигнал Нет
Аварийный сигнал процесса Нет
Диагностический светодиодный индикатор
Индикатор состояния цифрового входа (зеленый) Да
Гальваническая развязка цифровых вводов
Между каналами Нет
Между каналами, в блоках для 16
Между каналами и шиной на задней стенке Да; Оптронная пара
Изоляция, испытанная посредством 500 В пост. тока
Маркировка CE Да
Допуск UL Да; Файл E239877
RCM (ранее C-TICK) Да
Допуск КС Да
Для использования на железной дороге
Температура окружающей среды при эксплуатации
Мин. -40 °C; = Tмин
Макс. 70 °C; = Tмакс; 60 ℃ @ использование UL/cUL, ATEX и FM
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75 %) вкл. солевой туман согласно EN 50155
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Применение в промышленных технологических установках Да; Класс 6S3 вкл. песок, пыль; *
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер 20-полюсный
Ширина 40 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 200 г
Артикул 6AG1321-1BH02-2AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,238 Кг
Вид продуктов Модули ввода SIPLUS SM 321
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4646
Размер упаковки 15,00 x 13,00 x 4,80
Единицы Измерения 1 шт.
Описание Продукта МОДУЛЬ SIPLUS SM321 ДЛЯ S7-300, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +60С, 20-ПОЛЮСНЫЙ РАЗЪЕМ, ОСНОВАН НА МОДУЛЕ 6ES7321-1BH02-0AA0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1321-1BH02-2AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 107 дней
