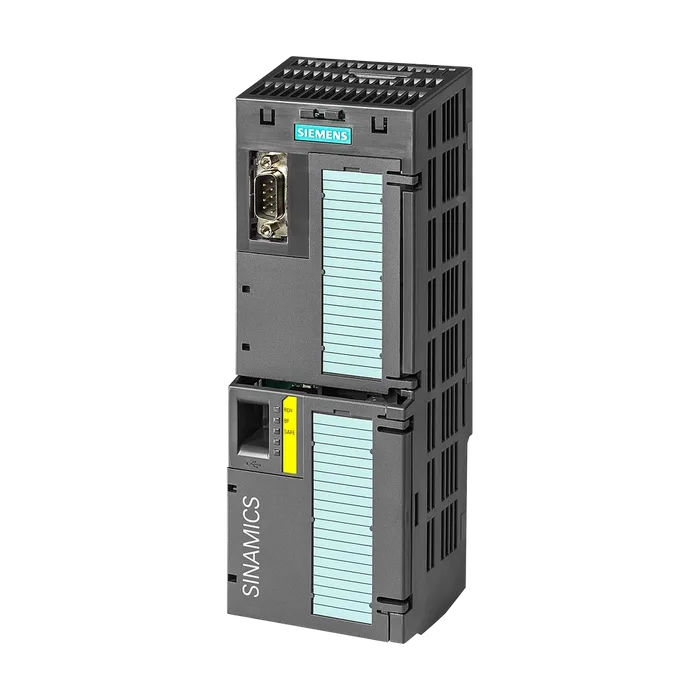

SIPLUS G120 CU250S-2 PN, рабочая температура -20...+50 °C с конформным покрытием на основе 6SL3246-0BA22-1FA0 . Встроенный PROFINET, поддержка векторного управления, Базовый позиционер EPOS с лицензией на расширенныме функции, 4 конфигурируемых DI / DQ 6 DI (3 F-DI), 5 DI 3 DQ (1 F-DQ) 2 AI, 2 AQ Safety Integrated STO, SBC, SS1 Интерфейс энкодера: D-CLiQ + HTL / TTL / SSI Resolver /
76 424,76 ₽−19%62 045 ₽С НДС
Код товара: 6AG12460BA222FA0
Доступен к заказу
01
Описание
SIPLUS G120 CU250S-2 PN, рабочая температура -20...+50 °C с конформным покрытием на основе 6SL3246-0BA22-1FA0 . Встроенный PROFINET, поддержка векторного управления, Базовый позиционер EPOS с лицензией на расширенныме функции, 4 конфигурируемых DI / DQ 6 DI (3 F-DI), 5 DI 3 DQ (1 F-DQ) 2 AI, 2 AQ Safety Integrated STO, SBC, SS1 Интерфейс энкодера: D-CLiQ + HTL / TTL / SSI Resolver /
Обозначение типа продуктаCU250S-2 PN
Функция продукта
Управление с характеристикой U/f линейное/квадратически параметрируемоеДа
Управление с характеристикой U/f с режимом ECO линейное/квадратичноеДа
Управление с характеристикой U/f с регулированием прямого токаДа
Векторное управление с датчикомНет
Векторное управление без датчикаДа
Рабочее напряжение из силового модуля24 В
Рабочее напряжение из внешнего напряжения питания, мин.20,4 В
Рабочее напряжение из внешнего напряжения питания, макс.28,8 В
Макс. потребление тока1,5 А
Макс. рассеиваемая мощность12 Вт
Число входов11; Оптически изолировано, свободный отн. потенциал (собственная группа потенциала), логика NPN/PNP выбирается через проводку
С предохраняющим устройством1; Использование 2 x DI Standard
Вид выходов
В качестве транзистора4
В качестве релейного переключающего контакта3
Число аналоговых входов2; Разностные аналоговые входы могут конфигурироваться в качестве дополнительных цифровых входов
Вид аналогового входаДифференциальный вход
Примечаниепереключение с помощью DIP-переключателя между напряжением (-10 ... +10 В) и током (0 ... 20 мА)
Входное напряжение при сигнале «0» на «1»4 В
Входное напряжение при сигнале «1» на «0»1,6 В
Число аналоговых выходов2
Разрешение A/D13 bit
Число разъемов PROFINET2
Число интерфейсов RS 4850
Исполнение защитной изоляцииPELV согласно EN 50178, надежное отделение от сети благодаря двойной/усиленной изоляции
Степень защиты IPIP20
Сертификат соответствияCE / TÜV
Температура окружающей среды при эксплуатации
Мин.-20 °C; = Tмин
Макс.50 °C; = Tмакс
Мин. [°F]-4 °F
Макс. [°F]122 °F
ПримечаниеПри высоте установки не ниже 1 000 м над уровнем моря для блоков управления действует уменьшение мощности 3 K/1 000 м
Температура окружающей среды при хранении/транспортировке
Хранение, мин.-40 °C
Хранение, макс.70 °C
Хранение, мин. [°F]-40 °F
Хранение, макс. [°F]158 °F
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), вертикальное монтажное положение
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Нет
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Сигнального провода
Подсоединяемое сечение проводника для сигнального провода, мин.0,05 мм²
Подсоединяемое сечение проводника для сигнального провода, макс.1,5 мм²
Подсоединяемое сечение для проводов AWG, мин.30
Подсоединяемое сечение для проводов AWG, макс.16
Ширина73 мм
Высота199 мм
Глубина63 мм
Масса (без упаковки)0,49 кг
Артикул6AG1246-0BA22-2FA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85044095
Вес Нетто (Кг)0,610 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4576
Размер упаковки93,00 x 240,00 x 68,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS G120 CU250S-2 PN, рабочая температура -20...+50 °C с конформным покрытием на основе 6SL3246-0BA22-1FA0 . Встроенный PROFINET, поддержка векторного управления, Базовый позиционер EPOS с лицензией на расширенныме функции, 4 конфигурируемых DI / DQ 6 DI (3 F-DI), 5 DI 3 DQ (1 F-DQ) 2 AI, 2 AQ Safety Integrated STO, SBC, SS1 Интерфейс энкодера: D-CLiQ + HTL / TTL / SSI Resolver / HTL через клеммы, степень защиты IP20
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1246-0BA22-2FA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
