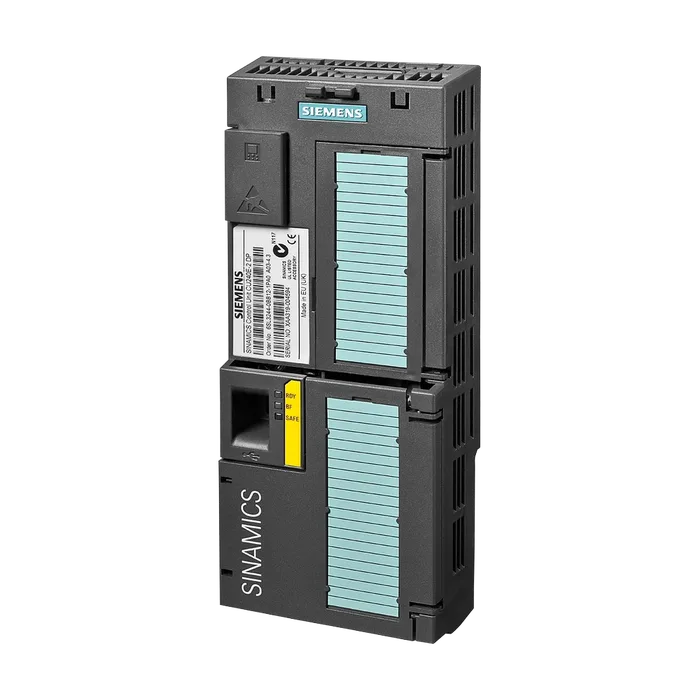

SIPLUS G120 CU240E-2 PN, модуль управления CU240E-2 PN, рабочая температура -20... +60°C, со стойким покрытием, на основе 6SL3244-0BB12-1FA0. E-TYPE с встроенными функциями безопасности, STO, PROFINET, 6DI, 3DO, 2AI, 2AO, макс. 1F-DI PTC / KTY, интерфейс USB и интерфейс SD / MMC INTERFACE, степень защиты IP20
53 733,98 ₽−22%42 173 ₽С НДС
Код товара: 6AG12440BB122FA0
Доступен к заказу
01
Описание
SIPLUS G120 CU240E-2 PN, модуль управления CU240E-2 PN, рабочая температура -20... +60°C, со стойким покрытием, на основе 6SL3244-0BB12-1FA0. E-TYPE с встроенными функциями безопасности, STO, PROFINET, 6DI, 3DO, 2AI, 2AO, макс. 1F-DI PTC / KTY, интерфейс USB и интерфейс SD / MMC INTERFACE, степень защиты IP20
Обозначение типа продуктаCU240E-2 PN
Функция продукта
Управление с характеристикой U/f линейное/квадратически параметрируемоеДа
Управление с характеристикой U/f с режимом ECO линейное/квадратичноеДа
Управление с характеристикой U/f с регулированием прямого токаДа
Векторное управление с датчикомНет
Векторное управление без датчикаДа
Рабочее напряжение из силового модуля24 В
Рабочее напряжение из внешнего напряжения питания, мин.20,4 В
Рабочее напряжение из внешнего напряжения питания, макс.28,8 В
Макс. потребление тока0,5 А
Макс. рассеиваемая мощность5,5 Вт
Число входов6; Оптически изолировано, свободный отн. потенциал (собственная группа потенциала), логика NPN/PNP выбирается через проводку
С предохраняющим устройством1; Использование 2 x DI Standard
Вид выходов
В качестве транзистора1
В качестве релейного переключающего контакта2
Число аналоговых входов2; Разностные аналоговые входы могут конфигурироваться в качестве дополнительных цифровых входов
Вид аналогового входаДифференциальный вход
ПримечаниеПереключение DIP-переключателем между напряжением (-10 ... +10 В) и током (0/4 ... 20 мА)
Входное напряжение при сигнале «0» на «1»4 В
Входное напряжение при сигнале «1» на «0»1,6 В
Число аналоговых выходов2
Разрешение A/D10 bit
Число разъемов PROFINET2
Число интерфейсов RS 4850
Исполнение защитной изоляцииPELV согласно EN 50178, надежное отделение от сети благодаря двойной/усиленной изоляции
Степень защиты IPIP20
Сертификат соответствияCE / TÜV
Температура окружающей среды при эксплуатации
Мин.-20 °C; = Tмин
Макс.55 °C; = Tмакс
Мин. [°F]-4 °F
Макс. [°F]131 °F
ПримечаниеПри высоте установки не ниже 1 000 м над уровнем моря для блоков управления действует уменьшение мощности 3 K/1 000 м
Температура окружающей среды при хранении/транспортировке
Хранение, мин.-40 °C
Хранение, макс.70 °C
Хранение, мин. [°F]-40 °F
Хранение, макс. [°F]158 °F
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Нет
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Сигнального провода
Подсоединяемое сечение проводника для сигнального провода, мин.0,05 мм²
Подсоединяемое сечение проводника для сигнального провода, макс.1,5 мм²
Подсоединяемое сечение для проводов AWG, мин.30
Подсоединяемое сечение для проводов AWG,16
Ширина73 мм
Высота199 мм
Глубина46 мм
Масса (без упаковки)0,49 кг
Артикул6AG1244-0BB12-2FA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85049090
Вес Нетто (Кг)0,574 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4576
Размер упаковки73,00 x 199,00 x 46,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS G120 CU240E-2 PN, модуль управления CU240E-2 PN, рабочая температура -20 ... +60°C, со стойким покрытием, на основе 6SL3244-0BB12-1FA0 . E-TYPE с встроенными функциями безопасности, STO, PROFINET, 6DI, 3DO, 2AI, 2AO, макс. 1F-DI PTC / KTY, интерфейс USB и интерфейс SD / MMC INTERFACE, степень защиты IP20
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1244-0BB12-2FA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
