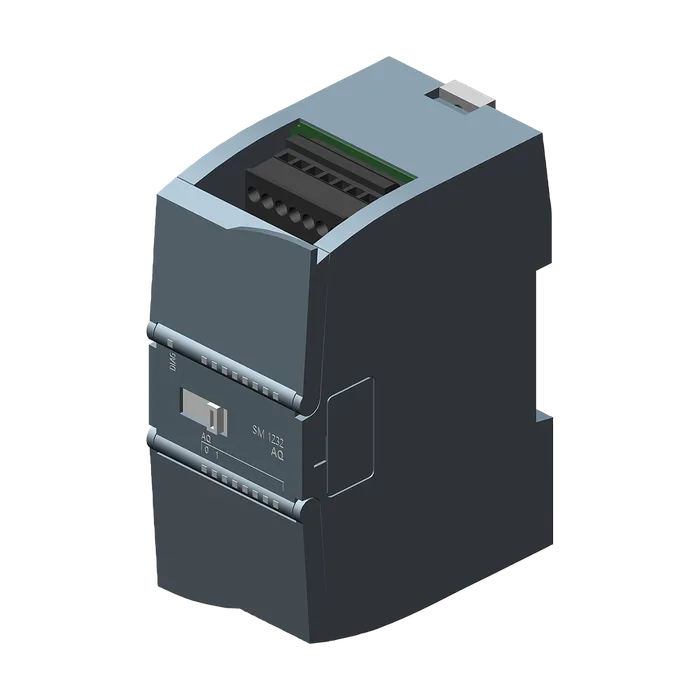

SIPLUS S7-1200, модуль аналоговых выходов SM 1232 2AQ, для тяжёлых условий применения, со стойким покрытием, на основе 6ES7232-4HB32-0XB0. Модуль аналоговых выходов SM 1232 2AQ +/-10 В с разрешением 14 бит или 0-20 мА с разрешением 13 бит
26 518,97 ₽−19%21 551 ₽С НДС
Код товара: 6AG12324HB324XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200, модуль аналоговых выходов SM 1232 2AQ, для тяжёлых условий применения, со стойким покрытием, на основе 6ES7232-4HB32-0XB0. Модуль аналоговых выходов SM 1232 2AQ +/-10 В с разрешением 14 бит или 0-20 мА с разрешением 13 бит
Обозначение типа продуктаSM 1232, AQ 2 x 14 разряд.
Номинальное значение (пост. ток)24 В
Потребление тока, тип.45 мА
Из шины на задней стойке 5 В пост. тока, тип.80 мА
Нормальная рассеиваемая мощность1,5 Вт
Число аналоговых выходов2; Ток или напряжение
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин.1 000 Ω
При выходных токах, макс.600 Ω
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)14 bit; Напряжение: 14 бит, Ток: 13 бит
Погрешность температуры (относительно диапазона выходных параметров) (+/-)Весь диапазон измерений от 25 ℃ ±0,3 %, до 55 ℃ ±0,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона выходных параметров, (+/-)0,3 %
Ток относительно диапазона выходных параметров, (+/-)0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 =частота помех
Макс. синфазное напряжение12 В
Аварийные сигналыДа
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа
Короткое замыканиеДа
Диагностический светодиодный индикатор
Для индикации состояния выходовДа
Для обслуживанияДа
Степень защиты IPIP20
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Требуемый передний штекерДа
Материал корпуса (спереди)
ПластиковыйДа
Ширина45 мм
Высота100 мм
Глубина75 мм
Масса, прибл.180 г
Артикул6AG1232-4HB32-4XB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,158 Кг
Вид продуктовSIPLUS SM 1232
ПроизводительSiemens
Ценовая Группа472
Группа Продукта4578
Размер упаковки8,80 x 10,70 x 6,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-1200, модуль аналоговых выходов SM 1232 2AQ, для тяжёлых условий применения, со стойким покрытием, на основе 6ES7232-4HB32-0XB0 . Модуль аналоговых выходов SM 1232 2AQ +/-10 В с разрешением 14 бит или 0-20 мА с разрешением 13 бит
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1232-4HB32-4XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)200 дней
