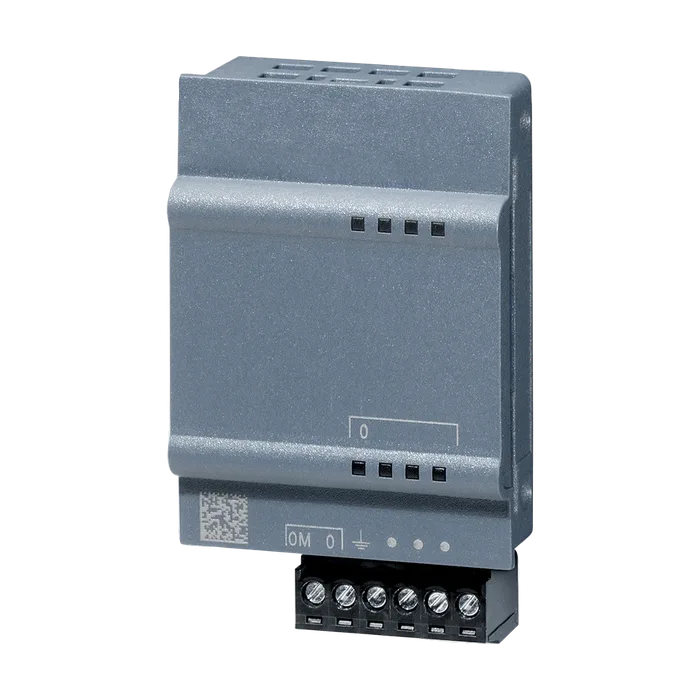

SIPLUS S7-1200, сигнальная плата SB1232 1AO для тяжёлых условий применения, с конформным покрытием на основе 6ES7232-4HA30-0XB0. Аналоговый выход 1 AO, +/- 10 В (12 бит разр.) или 0 - 20 мА (11 бит разр.)
10 579,75 ₽−20%8 451 ₽С НДС
Код товара: 6AG12324HA304XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200, сигнальная плата SB1232 1AO для тяжёлых условий применения, с конформным покрытием на основе 6ES7232-4HA30-0XB0. Аналоговый выход 1 AO, +/- 10 В (12 бит разр.) или 0 - 20 мА (11 бит разр.)
Обозначение типа продуктаSB 1232, AQ 1 x 12 разряд.
Из шины на задней стойке 5 В пост. тока, тип.15 мА
Источник питания измерительных преобразователей / заголовок
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин.1 000 Ω
При выходных токах, макс.600 Ω
Длина провода
Экранированные, макс.10 m; экранировано, витая пара
Принцип преобразованияДифференциальные
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)12 bit
Погрешность температуры (относительно диапазона выходных параметров) (+/-)От 25 °C ±0,5 %, до 55 °C ±1 %
Аварийные сигналыДа
Диагностическая функцияДа
Диагностический светодиодный индикатор
Для индикации состояния выходовДа
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин.-20 °C; = Tмин (вкл. конденсацию / мороз)
Макс.60 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Материал корпуса (спереди)
ПластиковыйДа
Ширина38 мм
Высота62 мм
Глубина21 мм
Масса, прибл.40 г
Артикул6AG1232-4HA30-4XB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,030 Кг
Вид продуктовSIPLUS SB 1232
ПроизводительSiemens
Ценовая Группа472
Группа Продукта4578
Размер упаковки5,00 x 8,00 x 2,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-1200 СИГНАЛЬНАЯ ПЛАТА SB1232 1AO ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6ES7232-4HA30-0XB0. АНАЛОГОВЫЙ ВЫХОД 1 AO, +/- 10 В (12 БИТ РАЗР.) ИЛИ 0 - 20 MA (11 БИТ РАЗР.)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1232-4HA30-4XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
