Модуль ввода-вывода Siemens 6AG1231-5PF32-4XB0
В пути

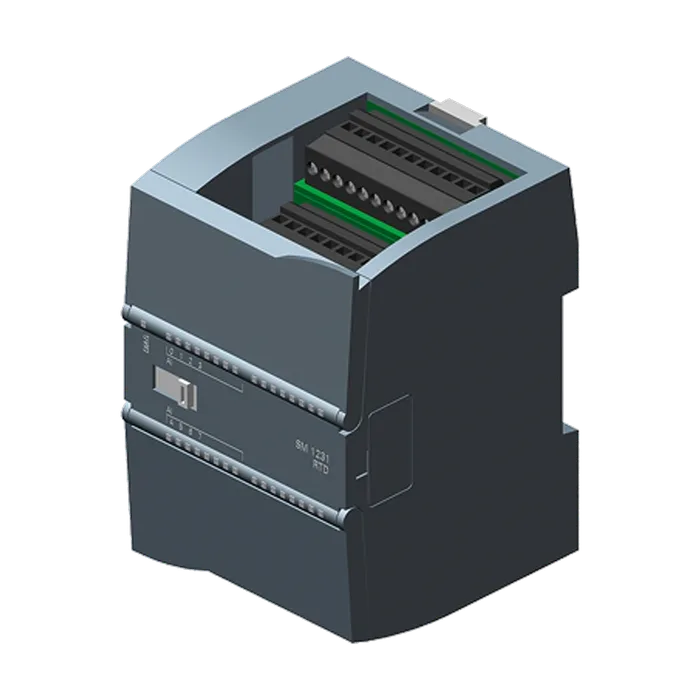

Модуль ввода-вывода Siemens 6AG1231-5PF32-4XB0
SIPLUS S7-1200, модуль аналоговых входов (термосопротивления), SM 1231 RTD 8AI, со стойким покрытием, на основе 6ES7231-5PF32-0XB0. Модуль аналоговых входов SM 1231 RTD, 8 каналов термосопротивлений
171 070 ₽ −20% 136 779 ₽ С НДС
Код товара: 6AG12315PF324XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200, модуль аналоговых входов (термосопротивления), SM 1231 RTD 8AI, со стойким покрытием, на основе 6ES7231-5PF32-0XB0. Модуль аналоговых входов SM 1231 RTD, 8 каналов термосопротивлений
Обозначение типа продукта SM 1231, AI RTD 8 x 16 разряд. RTD
Номинальное значение (пост. ток) 24 В
Потребление тока, тип. 40 мА
Из шины на задней стойке 5 В пост. тока, тип. 80 мА
Нормальная рассеиваемая мощность 1,5 Вт
Число аналоговых входов 8; Резистивный термометр
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) ±35 В
Техническую единицу измерения температуры можно задать градусов Цельсия/градусов Фаренгейта
Входные диапазоны
Напряжение Нет
Ток Нет
Термоэлемент Нет
Резистивный термометр Да; Датчик сопротивления: Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000
Сопротивление Да; 150 Ом, 300 Ом, 600 Ом
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Cu 10) 10 Ω
Сопротивление на входе (Ni 100) 100 Ω
Сопротивление на входе (Ni 1000) 1 000 Ω
Сопротивление на входе (LG-Ni 1000) 1 000 Ω
Сопротивление на входе (Ni 120) 120 Ω
Сопротивление на входе (Ni 200) 200 Ω
Сопротивление на входе (Ni 500) 500 Ω
Сопротивление на входе (Pt 100) 100 Ω
Сопротивление на входе (Pt 1000) 1 000 Ω
Сопротивление на входе (Pt 200) 200 Ω
Сопротивление на входе (Pt 500) 500 Ω
Диапазоны входных параметров (номинальные значения), сопротивления
Термоэлемент (TC)
Температурная компенсация
Параметрируемое Нет
Принцип измерения встроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 15 bit; + знак
Настраиваемое время интегрирования Нет
Подавление напряжения помех для частоты помех f1 в Гц 85 дБ при 50/60/400 Гц
Погрешность температуры (относительно диапазона входных параметров) (+/-) Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 %
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-) 0,05 % C
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. синфазные помехи 120 дБ
Аварийные сигналы Да
Диагностическая функция Да; считываемые
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Диагностический светодиодный индикатор
Для индикации состояния входов Да
Для обслуживания Да
Степень защиты IP IP20
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C; = Tмин (вкл. конденсацию / мороз); пуск @ 0 °C
Макс. 60 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс. 95 %
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Применение в неподвижно смонтированных промышленных установках Да; включая капли дизельного топлива и масла в воздухе
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 70 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 220 г
Артикул 6AG1231-5PF32-4XB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,286 Кг
Вид продуктов SIPLUS SM 1231 RTD
Производитель Siemens
Ценовая Группа 472
Группа Продукта 4578
Размер упаковки 8,30 x 10,50 x 8,80
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1200, модуль аналоговых входов (термосопротивления) SM 1231 RTD 8AI, со стойким покрытием, на основе 6ES7231-5PF32-0XB0 . Модуль аналоговых входов SM 1231 RTD, 8 каналов термосопротивлений
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1231-5PF32-4XB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 82 дня
