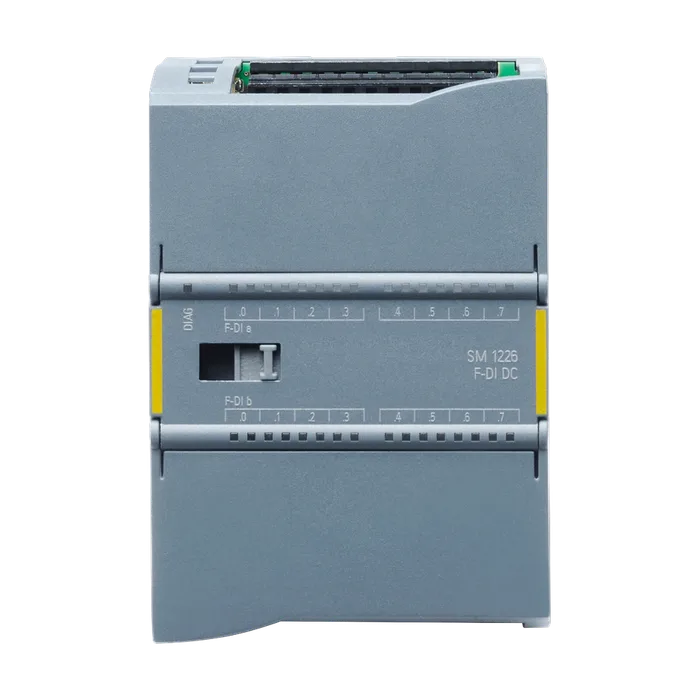

SIPLUS S7-1200, модуль отказобезопасных дискретных входов SM 1226 F-DI 16X24VDC, рабочая температура -25... +60°C, со стойким покрытием, на основе: 6ES7226-6BA32-0XB0 отказобезопасные входы F-DI 16X=24 В, PROFISAFE, ширина 70 мм, вплоть до категории PL E (ISO 13849-1)/ вплоть до уровня SIL3 (IEC 61508)
30 764,79 ₽−21%24 384 ₽С НДС
Код товара: 6AG12266BA325XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200, модуль отказобезопасных дискретных входов SM 1226 F-DI 16X24VDC, рабочая температура -25... +60°C, со стойким покрытием, на основе: 6ES7226-6BA32-0XB0 отказобезопасные входы F-DI 16X=24 В, PROFISAFE, ширина 70 мм, вплоть до категории PL E (ISO 13849-1)/ вплоть до уровня SIL3 (IEC 61508)
Обозначение типа продуктаSM 1226, F-DI 16 x 24 В пост. тока
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Из шины на задней стойке 5 В пост. тока, макс.155 mA; Потребляемый ток (шина SM, 5 В постоянного тока): 155 мА
Цифровые входы
Из источника напряжения нагрузки L+ (без130 mA; 130 мА + 6 мА / входной использован + любой Vs1/Vs2 ток
Нагрузки), макс.использован
Нормальная рассеиваемая мощность7 Вт
Число входов16; 16 (1oo1) или 8 (1oo2); примечание: Вы можете индивидуально присваивать каждую пару входов "a.x" и "b.x" как одиночный канал (1oo2) или как 2 отдельных канала (1oo1).
Число одновременно включаемых входов
Горизонтальный настенный монтаж
До 50 ℃, макс.16; 16 входов при 55 °C горизонтальные
Вертикальный настенный монтаж
До 40 °C, макс.16; 16 входов при 45 °C вертикальные
Входное напряжение
Для сигнала "0"от -30 до +5 В пост. тока
Для сигнала "1"от 15 до 30 В пост. тока
Входной ток
Для сигнала "0", макс. (допустимый ток покоя)0,5 мА
Для сигнала "1", тип.5 мА
Задержка на входе (при номинальном значении входного напряжения)
Экранированные, макс.200 m; Не экранировано при времени входного фильтра от 1,6 мс до 12,6 мс (с задержкой на входе в 0,8 мс, экранированные кабели должны использоваться для цифровых входов и питания датчика)
Неэкранированные, макс.200 m; Экранировано при времени входного фильтра от 0,8 мс до 12,6 мс (с задержкой на входе в 0,8 мс, экранированные кабели должны использоваться для цифровых входов и питания датчика)
Диагностический светодиодный индикатор
Для индикации состояния входовДа
Степень защиты IPIP20
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO1-канальный, категория 3, PL d; 2-канальный, категория 3 или 4, PL
Уровень полноты безопасности согласно IEC 61508SIL 2 (одноканальный), SIL 3 (двухканальный)
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин
Макс.55 °C; = Tмакс
Допустимое изменение температурыот 5 °C до 55 °C, 3 °C/минута
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Материал корпуса (спереди)
ПластиковыйДа
Ширина70 мм
Высота100 мм
Глубина75 мм
Масса, прибл.250 г
Артикул6AG1226-6BA32-5XB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,239 Кг
Вид продуктовF модуль ввода дискретных сигналов
ПроизводительSiemens
Ценовая Группа472
Группа Продукта4578
Размер упаковки8,40 x 10,70 x 8,70
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-1200, модуль отказобезопасных дискретных входов SM 1226 F-DI 16X24VDC, рабочая температура -25 ... +60°C, со стойким покрытием, на основе: 6ES7226-6BA32-0XB0 отказобезопасные входы F-DI 16X =24 В, PROFISAFE, ширина 70 мм, вплоть до категории PL E (ISO 13849-1)/ вплоть до уровня SIL3 (IEC 61508)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1226-6BA32-5XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)200 дней
