Модуль ввода-вывода Siemens 6AG1223-1PL32-2XB0
Доступен к заказу

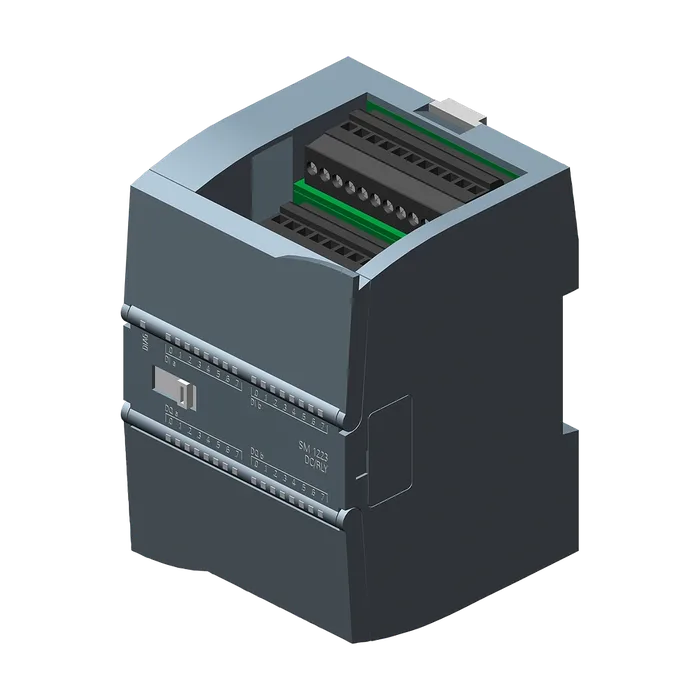

Модуль ввода-вывода Siemens 6AG1223-1PL32-2XB0
SIPLUS S7-1200, модуль дискретных входов/выходов SM 1223 16DI/16DQ RLY, рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7223-1PL32-0XB0. Модуль дискретных входов/выходов SM 1223, 16 DI / 16 DQ, 16, DI=24 В, SINK/SOURCE, 16 DO, реле 2 А
43 154,24 ₽ −19% 34 899 ₽ С НДС
Код товара: 6AG12231PL322XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200, модуль дискретных входов/выходов SM 1223 16DI/16DQ RLY, рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7223-1PL32-0XB0. Модуль дискретных входов/выходов SM 1223, 16 DI / 16 DQ, 16, DI=24 В, SINK/SOURCE, 16 DO, реле 2 А
Обозначение типа продукта SM 1223 DI 16 x 24 В пост. тока, DQ 16 x реле
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Из шины на задней стойке 5 В пост. тока, макс. 180 мА
Цифровые входы
Из источника напряжения нагрузки L+ (без нагрузки), макс. 4 мА/вход 11 мА/реле
Источник питания измерительных преобразователей / заголовок
Функция изделия / источник питания измерительных преобразователей Да
Нормальная рассеиваемая мощность 10 Вт
Число входов 16
По группам для 2
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Все монтажные положения
До 40 °C, макс. 16
Горизонтальный настенный монтаж
До 40 °C, макс. 16
До 50 ℃, макс. 16
Вертикальный настенный монтаж
До 40 °C, макс. 16
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" 5 В пост. тока при 1 мА
Для сигнала "1" 15 В пост. тока при 2,5 мА
Входной ток
Для сигнала "0", макс. (допустимый ток покоя) 1 мА
Для сигнала "1", мин. 2,5 мА
Для сигнала "1", тип. 4 мА
Задержка на входе (при номинальном значении входного напряжения)
Параметрируемое Да; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
Для входов аварийной сигнализации
Параметрируемое Да
Длина провода
Экранированные, макс. 500 м
Неэкранированные, макс. 300 м
Вид выходов 16
По группам для 4
Защита от короткого замыкания Нет; предусматривается снаружи
Коммутационная способность выходов
При омической нагрузке, макс. 2 А
При ламповой нагрузке, макс. 30 Вт при пост. токе, 200 Вт при перем. токе
Выходное напряжение
Номинальное значение (пост. ток) от 5 до 30 В пост. тока
Номинальное значение (перем. ток) от 5 до 250 В перем. тока
Выходной ток
Для сигнала "1", номинальное значение 2 А
Для сигнала "1", диапазон допустимых значений, макс. 2 А
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 10 мс
С "1" на "0", макс. 10 мс
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 50 ℃, макс. 8 A; Ток на массу
Релейные выходы
Число релейных выходов 16
Номинальное напряжение питания на катушке реле L+ (пост. ток) 24 В
Макс. число коммутационных циклов механический 10 млн, при номинальном напряжении нагрузки 100 000
Коммутационная способность контактов
При индуктивной нагрузке, макс. 2 А
При ламповой нагрузке, макс. 30 Вт при пост. токе, 200 Вт при перем. токе
При омической нагрузке, макс. 2 А
Длина провода
Экранированные, макс. 500 м
Неэкранированные, макс. 150 м
Аварийные сигналы Да
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Диагностический светодиодный индикатор
Для индикации состояния входов Да
Для индикации состояния выходов Да
Для обслуживания Да
Гальваническая развязка цифровых вводов
Между каналами, в блоках для 2
Гальваническая развязка цифровых выводов
Между каналами Реле
Между каналами, в блоках для 4
Между каналами и шиной на задней стенке 1 500 В перем. тока в течение 1 минуты
Между различными цепями 750 В перем. тока в течение 1 минуты
Степень защиты IP IP20
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -40 °C; = Tмин (вкл. конденсацию / мороз); пуск @ -25 °C
Макс. 70 °C; = Tмакс; Tмакс > +60 °C Число одновременно включаемых выходов 8, входов 8 (без прилегающих точек) при горизонтальном монтаже
При холодном запуске, мин. -25 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м); выше 2 000 м макс. 132 В пер. тока
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 70 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 350 г
Артикул 6AG1223-1PL32-2XB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,325 Кг
Вид продуктов SIPLUS SM 1223
Производитель Siemens
Ценовая Группа 472
Группа Продукта 4578
Размер упаковки 8,30 x 10,50 x 8,80
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1200, модуль дискретных входов/выходов SM 1223 16DI/16DQ RLY, рабочая температура -25 ... +70°C, со стойким покрытием, на основе 6ES7223-1PL32-0XB0 . Модуль дискретных входов/выходов SM 1223, 16 DI / 16 DQ, 16 DI =24 В, SINK/SOURCE, 16 DO, реле 2 А
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1223-1PL32-2XB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 82 дня
