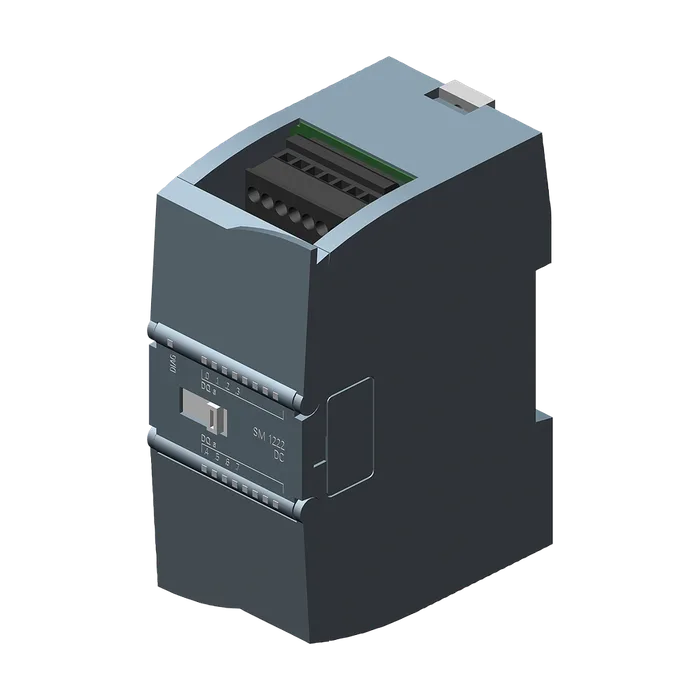

SIPLUS S7-1200, модуль дискретных выходов SM 1222 8DQ, для тяжёлых условий применения, со стойким покрытием, на основе 6ES7222-1BF32-0XB0. Модуль дискретных выходов 8 DQ, =24 В, транзисторные выходы 0,5 А
12 111,03 ₽−21%9 562 ₽С НДС
Код товара: 6AG12221BF324XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200, модуль дискретных выходов SM 1222 8DQ, для тяжёлых условий применения, со стойким покрытием, на основе 6ES7222-1BF32-0XB0. Модуль дискретных выходов 8 DQ, =24 В, транзисторные выходы 0,5 А
Обозначение типа продуктаSM 1222, DQ 8 x 24 В пост. тока/0,5 А
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Из шины на задней стойке 5 В пост. тока, макс.120 мА
Нормальная рассеиваемая мощность1,5 Вт
Вид выходов8
По группам для1
Защита от короткого замыканияНет; предусматривается снаружи
Ограничение индуктивного напряжения отключениянорм. (L+) -48 В
Коммутационная способность выходов
При омической нагрузке, макс.0,5 А
При ламповой нагрузке, макс.5 Вт
Выходное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0", макс.0,1 V; с нагрузкой 10 кОм
Для сигнала "1", мин.20 В пост. тока
Выходной ток
Для сигнала "1", номинальное значение0,5 А
Для сигнала "0", ток покоя, макс.10 μA
Задержка на выходе при омической нагрузке
С "0" на "1", макс.50 μs
С "1" на "0", макс.200 μs
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 50 ℃, макс.4 A; Ток на массу
Релейные выходы
Коммутационная способность контактов
При индуктивной нагрузке, макс.0,5 А
При ламповой нагрузке, макс.5 Вт
При омической нагрузке, макс.0,5 А
Длина провода
Экранированные, макс.500 м
Неэкранированные, макс.150 м
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Диагностический светодиодный индикатор
Для индикации состояния выходовДа
Для обслуживанияДа
Гальваническая развязка цифровых выводов
Между каналами, в блоках для1
Между каналами и шиной на задней стенке500 В перем. тока
Степень защиты IPIP20
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C,Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Требуемый передний штекерДа
Материал корпуса (спереди)
ПластиковыйДа
Ширина45 мм
Высота100 мм
Глубина75 мм
Масса, прибл.180 г
Артикул6AG1222-1BF32-4XB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,162 Кг
Вид продуктовSIPLUS SM 1222
ПроизводительSiemens
Ценовая Группа472
Группа Продукта4578
Размер упаковки8,90 x 10,50 x 5,80
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-1200, модуль дискретных выходов SM 1222 8DQ, для тяжёлых условий применения, со стойким покрытием, на основе 6ES7222-1BF32-0XB0 . Модуль дискретных выходов 8 DQ, =24 В, транзисторные выходы 0,5A
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1222-1BF32-4XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
