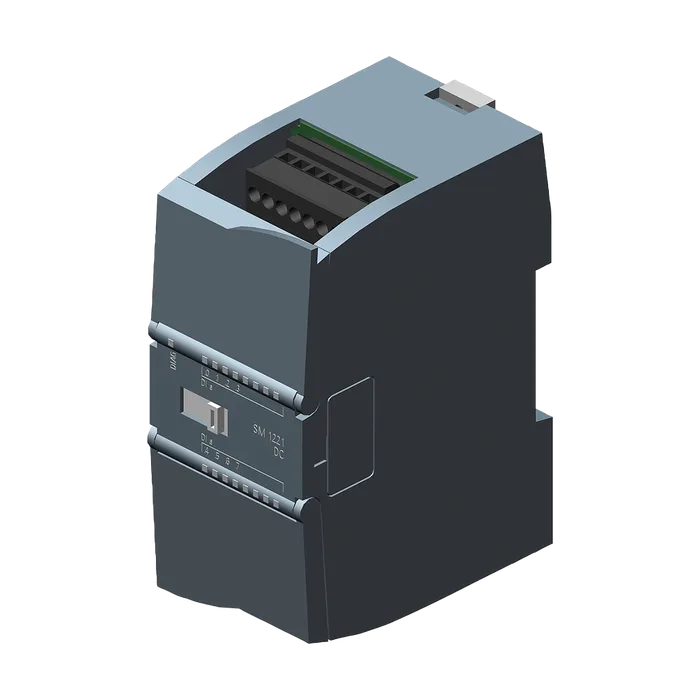

SIPLUS S7-1200, модуль дискретных входов SM 1221 8DI, рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7221-1BF32-0XB0. Модуль дискретных входов SM 1221, 8 DI, =24 В, входы SINK/SOURCE
50 037 ₽−19%40 440 ₽С НДС
Код товара: 6AG12211BF322XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200, модуль дискретных входов SM 1221 8DI, рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7221-1BF32-0XB0. Модуль дискретных входов SM 1221, 8 DI, =24 В, входы SINK/SOURCE
Обозначение типа продуктаSM 1221 DI 8 x 24 В пост. тока
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Из шины на задней стойке 5 В пост. тока, макс.105 мА
Цифровые входы
Из источника напряжения нагрузки L+ (без нагрузки), макс.4 mA; на канал
Источник питания измерительных преобразователей / заголовок
Функция изделия / источник питания измерительных преобразователейДа
Нормальная рассеиваемая мощность1,5 Вт
Число входов8
По группам для2
Входная характеристика по IEC 61131, тип 1Да
Число одновременно включаемых входов
Все монтажные положения
До 40 °C, макс.8
Горизонтальный настенный монтаж
До 40 °C, макс.8
До 50 ℃, макс.8
Вертикальный настенный монтаж
До 40 °C, макс.8
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"5 В пост. тока при 1 мА
Для сигнала "1"15 В пост. тока при 2,5 мА
Входной ток
Для сигнала "0", макс. (допустимый ток покоя)1 мА
Для сигнала "1", мин.2,5 мА
Для сигнала "1", тип.4 мА
Задержка на входе (при номинальном значении входного напряжения)
Макс.70 °C; = Tмакс; Tмакс > +60 °C Число одновременно включаемых входов 4 (без прилегающих точек) при горизонтальном монтаже
При холодном запуске, мин.-25 °C
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 ПримечаниеДа; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Требуемый передний штекерДа
Материал корпуса (спереди)
ПластиковыйДа
Ширина45 мм
Высота100 мм
Глубина75 мм
Масса, прибл.170 г
Артикул6AG1221-1BF32-2XB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,160 Кг
Вид продуктовSIPLUS SM 1221
ПроизводительSiemens
Ценовая Группа472
Группа Продукта4578
Размер упаковки8,80 x 10,80 x 5,80
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-1200, модуль дискретных входов SM 1221 8DI, рабочая температура -25 ... +70°C, со стойким покрытием, на основе 6ES7221-1BF32-0XB0 . Модуль дискретных входов SM 1221, 8 DI, =24 В, входы SINK/SOURCE,
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1221-1BF32-2XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
