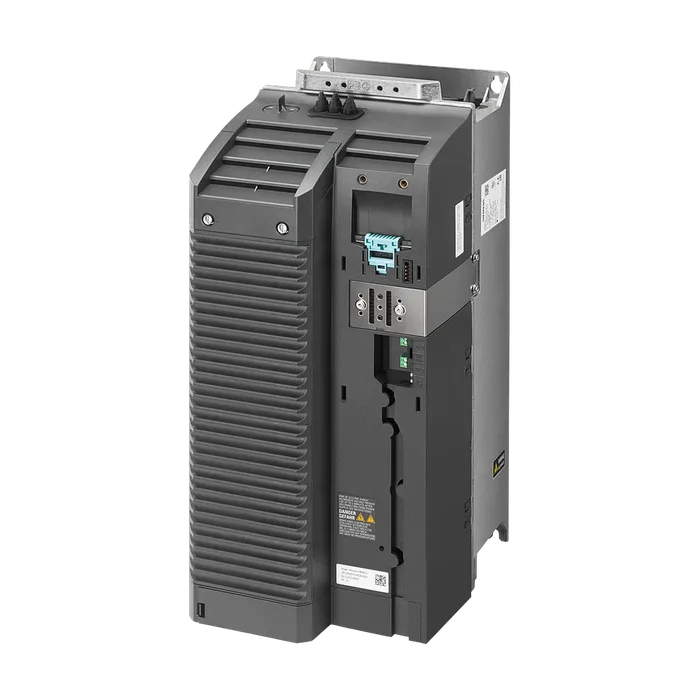

SIPLUS PM240-2, рабочая температура -20... +50°C (HO) -20... +40°C (LO), со стойким покрытием, на основе 6SL3210-1PE26-0UL0. без встроенного фильтра, с встроенным тормозным резистором, 3х-фазн. ~380-480 В+10/-20%, 47-63 Гц, мощность при постоянном моменте нагрузки (HO): 22 кВт с прегрузкой 200%, 3 с, 150%, 57 с, 100%, 240 с, мощность при переменном моменте нагрузки (LO): 30 кВт с прегрузкой 200%, 3 с, 150%, 57 с, 100%, 240 с, 472 X 200 X 237 (ВXШXГ), типоразмер FSD, степень защиты IP20, без CU и панели, для CU с версией ПО FWV4.7 HF8
433 491,26 ₽−18%355 701 ₽С НДС
Код товара: 6AG12101PE262UL0
Доступен к заказу
01
Описание
SIPLUS PM240-2, рабочая температура -20... +50°C (HO) -20... +40°C (LO), со стойким покрытием, на основе 6SL3210-1PE26-0UL0. без встроенного фильтра, с встроенным тормозным резистором, 3х-фазн. ~380-480 В+10/-20%, 47-63 Гц, мощность при постоянном моменте нагрузки (HO): 22 кВт с прегрузкой 200%, 3 с, 150%, 57 с, 100%, 240 с, мощность при переменном моменте нагрузки (LO): 30 кВт с прегрузкой 200%, 3 с, 150%, 57 с, 100%, 240 с, 472 X 200 X 237 (ВXШXГ), типоразмер FSD, степень защиты IP20, без CU и панели, для CU с версией ПО FWV4.7 HF8
Обозначение типа продуктаPM240-2
Исполнение продуктаFSD 30 кВт
Типоразмер преобразователяFSD
Защитная функция
Защита от понижения напряженияДа
Защита от перенапряженияДа
Защита от перегрузкиДа
Защита от замыкания на землюДа
Защита от короткого замыканияДа
Защита от опрокидыванияДа
При заблокированном ротореДа
Контроль температуры двигателяДа
Контроль температуры преобразователяДа
Блокировка параметровДа
Вид входного напряженияперем. ток
Сетевой фильтр
ЕстьНет
Входной ток с низкой перегрузкой57 А
Входной ток с высокой перегрузкой47 А
Выходное напряжение приведенное к входному напряжению, мин.0 %
Выходное напряжение приведенное к входному напряжению, макс.95 %
Частота импульсов4 кГц
Макс. выходной ток90 А
Выходной ток без перегрузки60 А
Выходной ток с низкой перегрузкой60 А
Выходной ток с высокой перегрузкой45 А
Макс. рассеиваемая мощность0,765 кВт
Рассеиваемая мощность CDM при режиме ожидания27 Вт
Рассеиваемая мощность CDM в точке нормальной работы (0/25)279 Вт
Рассеиваемая мощность CDM в точке нормальной работы (0/50)357 Вт
Рассеиваемая мощность CDM в точке нормальной работы (0/100)603 Вт
Рассеиваемая мощность CDM в точке нормальной работы (50/25)295 Вт
Рассеиваемая мощность CDM в точке нормальной работы (50/50)395 Вт
Рассеиваемая мощность CDM в точке нормальной работы (50/100)694 Вт
Рассеиваемая мощность CDM в точке нормальной работы (90/50)445 Вт
Рассеиваемая мощность CDM в точке нормальной работы (90/100)840 Вт
Относительная рассеиваемая мощность CDM в точке нормальной работы (0/25)0,67 %
Относительная рассеиваемая мощность CDM в точке нормальной работы (0/50)0,86 %
Относительная рассеиваемая мощность CDM в точке нормальной работы (0/100)1,45 %
Относительная рассеиваемая мощность CDM в точке нормальной работы (50/25)0,71 %
Относительная рассеиваемая мощность CDM в точке нормальной работы (50/50)0,95 %
Относительная рассеиваемая мощность CDM в точке нормальной работы (50/100)1,67 %
Относительная рассеиваемая мощность CDM в точке нормальной работы (90/50)1,07 %
Относительная рассеиваемая мощность CDM в точке нормальной работы (90/100)2,02 %
Соотношение потери преобразователя/потери референтного преобразователя в точке нормальной работы (90/100)58,52
Класс IE CDMIE2
Отданная эффективная мощность с низкой перегрузкой30 кВт
Отданная эффективная мощность с высокой перегрузкой22 кВт
Отданная эффективная мощность с низкой перегрузкой [hp]40 hp
Отданная эффективная мощность с высокой перегрузкой [hp]30 hp
Отданная полная мощность41,6 кВА
Исполнение времени циклов напряжения с низкой1,1 x расчетный исходный ток (то есть 110 % перегрузки) в течение
Перегрузкой57 с при времени цикла 300 с; 1,5 x расчетный исходный ток (то есть 150 % перегрузки) в течение 3 с при времени цикла 300 с
Исполнение времени циклов напряжения с большой1,5 x расчетный исходный ток (то есть 150 % перегрузки) в течение
Перегрузкой57 с при времени цикла 300 с; 2 x расчетный исходный ток (то есть 200 % перегрузки) в течение 3 с при времени цикла 300 с
Способ охлажденияВнутреннее воздушное охлаждение
Расход охлаждающего воздуха0,055 m³/s
Устойчивость к кратковременным токовым нагрузкам (SCCR) всего коммутационного шкафа согласно UL 508A65 кА
Степень загрязнения2 согласно EN 61800-5-1
Степень защиты IPIP20
Защитный класс оборудования согласно EN 61800-5-1Класс I (с системой защитного проводника) и класс III (PELV)
Защита от прикосновения согласно EN 61800-5-1При использовании согласно предназначению
Сертификат соответствияCE / TÜV
Норма для ЭМС согласно EN 61800-3Стандарт по ЭМС на изделие EN 61800-3 напрямую не касается преобразователя частоты, он касается PDS (Power Drive System), которая наряду с преобразователем включает в себя все исполнение, а также двигатель и проводку
Температура окружающей среды при эксплуатации
Мин.-20 °C; = Tмин
Макс.50 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Хранение, мин.-25 °C
Хранение, макс.55 °C
Хранение, мин. [°F]-13 °F
Хранение, макс. [°F]131 °F; Класс 1K3, согласно EN 60721-3-1
Транспортировка, мин.-40 °C
Транспортировка, макс.70 °C
Транспортировка, мин. [°F]-40 °F
Транспортировка, макс. [°F]158 °F; Класс 2K3, согласно EN 60721-3-2
Высота при эксплуатации относительно уровня моря
Высота установки над уровнем моря без снижения мощности, макс.1 000 м
Относительная влажность воздуха
Эксплуатация, макс.98 %
Допустимая конденсацияНет
Колебания
Частота колебаний при неизменном ускорении во время эксплуатации согласно EN 60068-2-6, мин.10 Гц
Частота колебаний при неизменном ускорении во время эксплуатации согласно EN 60068-2-6, макс.200 Hz; константное ускорение = 9,81 м/с² (1 g)
Частота колебаний при неизменном отклонении во время эксплуатации согласно EN 60068-2-6, мин.13 Гц
Частота колебаний при неизменном отклонении во время эксплуатации согласно EN 60068-2-6, макс.58 Hz; Константное отклонение 0,075 мм
Частота колебаний во время транспортировки согласно EN 60721-3-2Класс 2M3
Испытание на ударную нагрузку
Ударная нагрузка при эксплуатации(15 x г)/11 мс
Шоковое ускорение во время эксплуатации согласно EN 60068-2-27147 м/с²
Шоковое ускорение во время транспортировки согласно EN 60721-3-2Класс 2M3
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Нет
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Длина провода для двигателя с экраном, макс.200 м
Длина провода для тормозного сопротивления, макс.10 м
Исполнение электрического подключенияВинтовые клеммы
Электродвигателя
Подключаемое сечение проводника для линии электродвигателя, мин.10 мм²
Подключаемое сечение проводника для линии электродвигателя, макс.35 мм²
Подсоединяемое сечение для проводов AWG, мин.8
Подсоединяемое сечение для проводов AWG, макс.2
Исполнение электрического соединения для сетевогоВинтовые клеммы
Провода
Подключаемое сечение проводника для сетевого провода, мин.10 мм²
Подключаемое сечение проводника для сетевого провода, макс.35 мм²
Подсоединяемое сечение для проводов AWG, мин.8
Подсоединяемое сечение для проводов AWG, макс.2
Исполнение электрического соединения дляВинтовые клеммы
Подводящей линии тормозное сопротивление
Подключаемое сечение проводника для подводящей линии тормозное сопротивление, мин.2,5 мм²
Подключаемое сечение проводника для подводящей линии тормозное сопротивление, макс.16 мм²
Подсоединяемое сечение для проводов AWG, мин.14
Подсоединяемое сечение для проводов AWG, макс.6
Исполнение электрического соединения для проводника PEВинтовые клеммы
Ширина200 мм
Высота472 мм
Глубина237 мм
Масса (без упаковки)17 кг
Уровень звукового давления (1 м), макс.71,6 дБ
Исполнение тормозаТорможение постоянным током, торможение компаундом, реостатное торможение со встроенным тормозным обтюратором (при типоразмере FSGX опция)
Артикул6AG1210-1PE26-2UL0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85044086
Вес Нетто (Кг)18,300 Кг
Вид продуктовSIPLUS Power Modules
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4576
Размер упаковки356,00 x 495,00 x 300,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS PM240-2, рабочая температура -20 ... +50°C (HO) -20 ... +40°C (LO) со стойким покрытием, на основе 6SL3210-1PE26-0UL0 . без встроенного фильтра, с встроенным тормозным резистором, 3х-фазн. ~380-480 В+10/-20% 47-63 Гц, мощность при постоянном моменте нагрузки (HO): 22 кВт с прегрузкой 200% 3 с, 150% 57 с, 100% 240 с; мощность при переменном моменте нагрузки (LO): 30 кВт с прегрузкой 200% 3 с, 150% 57 с, 100% 240 с; 472 X 200 X 237 (ВXШXГ), типоразмер FSD, степень защиты IP20, без CU и панели, для CU с версией ПО FWV4.7 HF8
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1210-1PE26-2UL0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
