Центральный процессор Siemens 6AG1210-1PE23-2UL0
Доступен к заказу

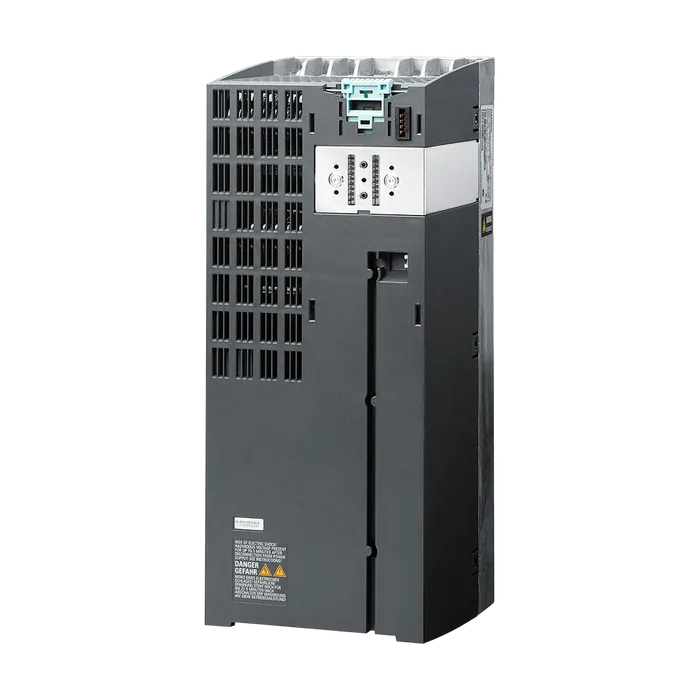

Центральный процессор Siemens 6AG1210-1PE23-2UL0
SIPLUS G120, силовой модуль PM240-2 FSC 15 кВт, силовой модуль PM240-2, без фильтра, -25... +50°C, со стойким покрытием, на основе 6SL3210-1PE23-3UL0. встроенный тормозной резистор 3AC380-480V +10/-10%, 47-63HZ, выходная перегрузка: 11 кВт для 200%, 3 с, 150%, 57 с, 100%, 240 с
236 930,68 ₽ −20% 189 237 ₽ С НДС
Код товара: 6AG12101PE232UL0
Доступен к заказу
01
Описание
SIPLUS G120, силовой модуль PM240-2 FSC 15 кВт, силовой модуль PM240-2, без фильтра, -25... +50°C, со стойким покрытием, на основе 6SL3210-1PE23-3UL0. встроенный тормозной резистор 3AC380-480V +10/-10%, 47-63HZ, выходная перегрузка: 11 кВт для 200%, 3 с, 150%, 57 с, 100%, 240 с
Обозначение типа продукта PM240-2
Исполнение продукта FSC 15 кВт
Типоразмер преобразователя FSC
Защитная функция
Защита от понижения напряжения Да
Защита от перенапряжения Да
Защита от перегрузки Да
Защита от замыкания на землю Да
Защита от короткого замыкания Да
Защита от опрокидывания Да
При заблокированном роторе Да
Контроль температуры двигателя Да
Контроль температуры преобразователя Да
Блокировка параметров Да
Вид входного напряжения перем. ток
Сетевой фильтр
Есть Нет
Входной ток с низкой перегрузкой 39,9 А
Входной ток с высокой перегрузкой 36 А
Выходное напряжение приведенное к входному напряжению, мин. 0 %
Выходное напряжение приведенное к входному напряжению, макс. 95 %
Частота импульсов 4 кГц
Макс. выходной ток 52 А
Выходной ток без перегрузки 32 А
Выходной ток с низкой перегрузкой 32 А
Выходной ток с высокой перегрузкой 26 А
Макс. рассеиваемая мощность 0,37 кВт
Отданная эффективная мощность с низкой перегрузкой 15 кВт
Отданная эффективная мощность с высокой перегрузкой 11 кВт
Исполнение времени циклов напряжения с низкой 1,1 x расчетный исходный ток (то есть 110 % перегрузки) в течение
Перегрузкой 57 с при времени цикла 300 с; 1,5 x расчетный исходный ток (то есть 150 % перегрузки) в течение 3 с при времени цикла 300 с
Исполнение времени циклов напряжения с большой 1,5 x расчетный исходный ток (то есть 150 % перегрузки) в течение
Перегрузкой 57 с при времени цикла 300 с; 2 x расчетный исходный ток (то есть 200 % перегрузки) в течение 3 с при времени цикла 300 с
Способ охлаждения Внутреннее воздушное охлаждение
Расход охлаждающего воздуха 0,019 m³/s
Устойчивость к кратковременным токовым нагрузкам (SCCR) всего коммутационного шкафа согласно UL 508A 65 кА
Степень загрязнения 2 согласно EN 61800-5-1
Степень защиты IP IP20
Защитный класс оборудования согласно EN 61800-5-1 Класс I (с системой защитного проводника) и класс III (PELV)
Защита от прикосновения согласно EN 61800-5-1 При использовании согласно предназначению
Сертификат соответствия CE / TÜV
Норма для ЭМС согласно EN 61800-3 Стандарт по ЭМС на изделие EN 61800-3 напрямую не касается преобразователя частоты, он касается PDS (Power Drive System), которая наряду с преобразователем включает в себя все исполнение, а также двигатель и проводку
Температура окружающей среды при эксплуатации
Мин. -20 °C; = Tмин
Макс. 55 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Хранение, мин. -25 °C
Хранение, макс. 55 °C
Хранение, мин. [°F] -13 °F
Хранение, макс. [°F] 131 °F; Класс 1K3, согласно EN 60721-3-1
Транспортировка, мин. -40 °C
Транспортировка, макс. 70 °C
Транспортировка, мин. [°F] -40 °F
Транспортировка, макс. [°F] 158 °F; Класс 2K3, согласно EN 60721-3-2
Высота при эксплуатации относительно уровня моря
Высота установки над уровнем моря без снижения мощности, макс. 1 000 м
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Колебания
Частота колебаний при неизменном ускорении во время эксплуатации согласно EN 60068-2-6, мин. 58 Гц
Частота колебаний при неизменном ускорении во время эксплуатации согласно EN 60068-2-6, макс. 200 Hz; константное ускорение = 9,81 м/с² (1 g)
Частота колебаний при неизменном отклонении во время эксплуатации согласно EN 60068-2-6, мин. 10 Гц
Частота колебаний при неизменном отклонении во время эксплуатации согласно EN 60068-2-6, макс. 58 Hz; Константное отклонение 0,075 мм
Частота колебаний во время транспортировки согласно EN 60721-3-2 Класс 2M3
Испытание на ударную нагрузку
Ударная нагрузка при эксплуатации (15 x г)/11 мс
Шоковое ускорение во время эксплуатации согласно EN 60068-2-27 147 м/с²
Шоковое ускорение во время транспортировки согласно EN 60721-3-2 Класс 2M3
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам 2/3 согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением 01.03.2023 © Copyright Siemens фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Нет
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Длина провода для двигателя с экраном, макс. 50 м
Исполнение электрического подключения Вставные винтовые клеммы
Электродвигателя
Подключаемое сечение проводника для линии электродвигателя, мин. 6 мм²
Подключаемое сечение проводника для линии электродвигателя, макс. 16 мм²
Исполнение электрического соединения для сетевого Вставные винтовые клеммы
Провода
Подключаемое сечение проводника для сетевого провода, мин. 6 мм²
Подключаемое сечение проводника для сетевого провода, макс. 16 мм²
Исполнение электрического соединения для проводника PE Вставные винтовые клеммы
Ширина 140 мм
Высота 355 мм
Глубина 165 мм
Масса (без упаковки) 4,8 кг
Уровень звукового давления (1 м), макс. 65 дБ
Исполнение тормоза Торможение постоянным током, торможение компаундом, реостатное торможение со встроенным тормозным обтюратором (при типоразмере FSGX опция)
Артикул 6AG1210-1PE23-2UL0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044086
Вес Нетто (Кг) 5,644 Кг
Вид продуктов SIPLUS Power Modules
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4576
Размер упаковки 355,00 x 165,00 x 196,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS G120, силовой модуль PM240-2 FSC 15 кВт, силовой модуль PM240-2 без фильтра, -25 ... +50°C, со стойким покрытием, на основе 6SL3210-1PE23-3UL0 . встроенный тормозной резистор 3AC380-480V +10/-10% 47-63HZ, выходная перегрузка: 11 кВт для 200% 3 с, 150% 57 с, 100% 240 с
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1210-1PE23-2UL0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 92 дня
